CAD中标注的尺寸与实际尺寸不符!

CAD中标注尺寸与实际尺寸不一致解决步骤如下:

需要工具:电脑,CAD

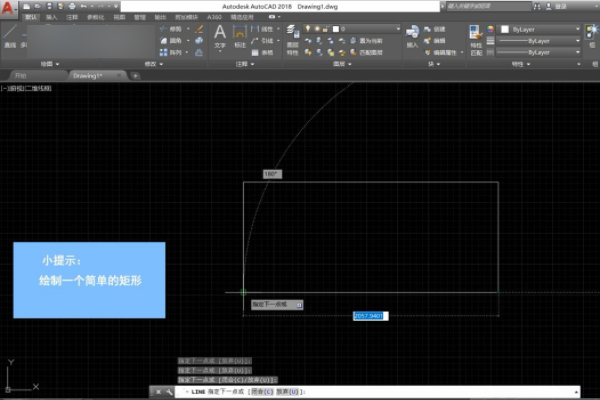

1、首先打开CAD软件,绘制一个简单的矩形来作为标注对象。

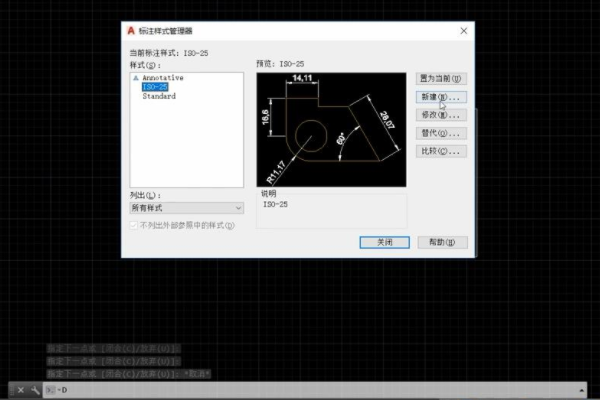

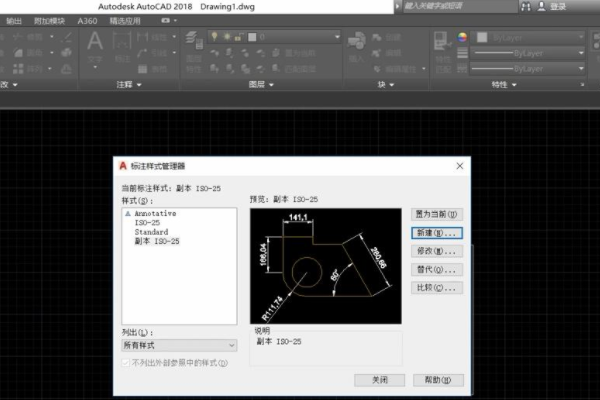

2、然后在命令框中输入“D”,选中“ISO-25”,单击“新建”按钮。

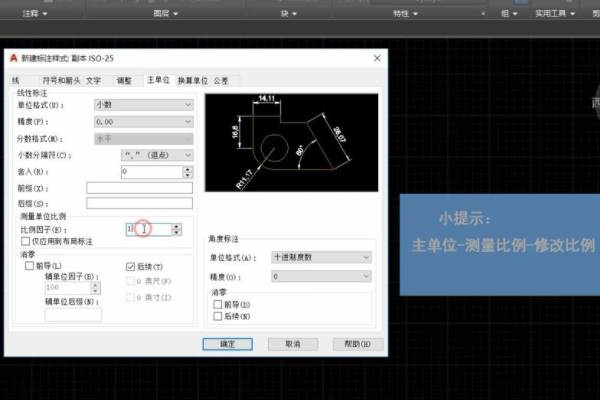

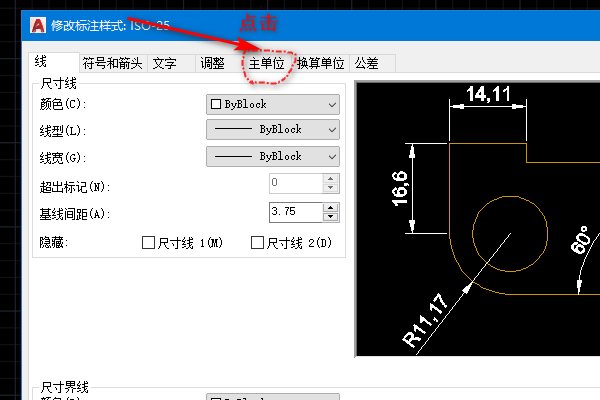

3、然后单击“主单位”选项卡,找到“测量单位比例”,在“比例因子”输入框中输入“1”,即可改变标注比例为正常比例。

4、点击置为当前即可改变图纸标注比例,如此可解决在CAD中标注尺寸与实际尺寸不一致的问题。

cad中为什么标注尺寸与实际测量数值不一样?

有以下两种可能:

1、由于尺寸标注时,属性里面的线性比例不是1造成,如下图所示,将线性比例改成1即可;

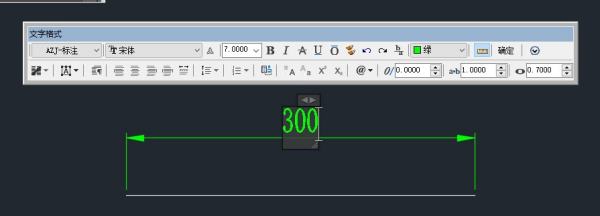

2、由于对尺寸用了文字修改(直接对尺寸双击即可修改)造成,如下图所示。


cad图纸标注尺寸和实际比例不一样怎么改

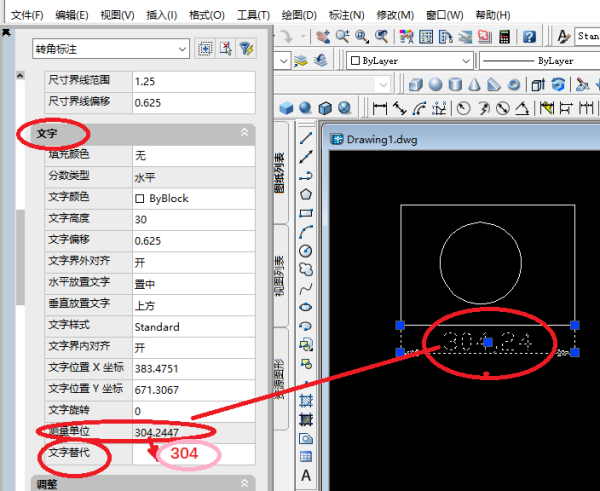

一般情况图纸的尺寸应该尽量和实际尺寸相一致,一些特殊情况也可以用替代尺寸处理和实际比例不一样的尺寸,方法见附图:只要双击图纸上面需要更改的尺寸,就会出现编辑窗口,找到文字的“文字替代”栏,填入需要的尺寸即可。

cad标注尺寸与测量尺寸不符

原因是CAD标注中的比例因子没有设置成1,导致标注与实际不一样。

解决CAD标注尺寸和DI测量尺寸不一样问题的方法如下:

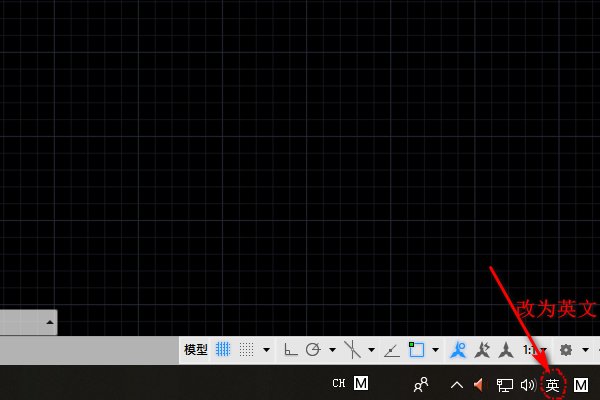

1、首先打开Autodesk AutoCAD里。把输入法语言切换成英文。(一定要把输入法写换成英文,中文打不开)

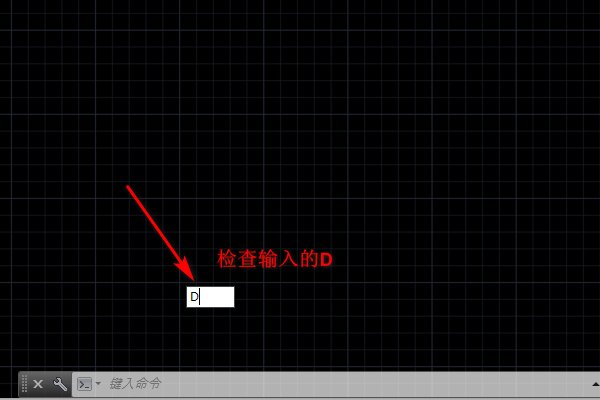

2、输入英文大写字母D,在点击一下Enter,就可以打开标注样式管理器。

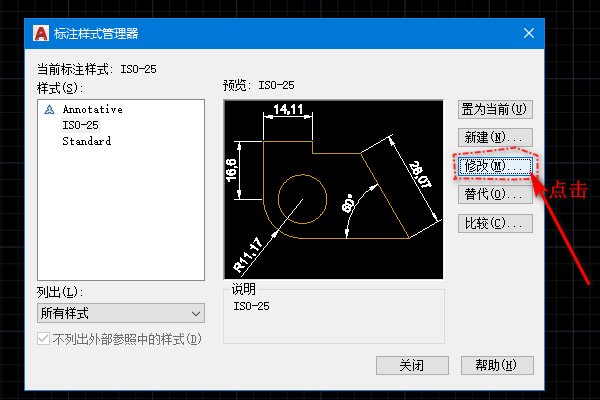

3、在标注样式管理器的右边一排中寻找“修改”,找到后点击“修改”进入修改页面。

4、在修改页面的菜单栏寻找“主单位”,找到后点击“主单位”。

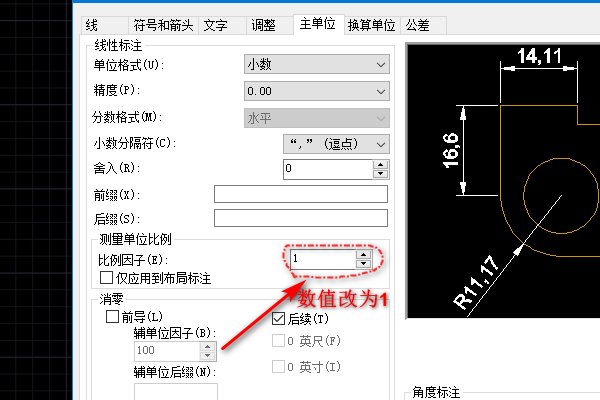

5、进入“主单位”页面后,找到比例因子,把它的数值修改为“1”。

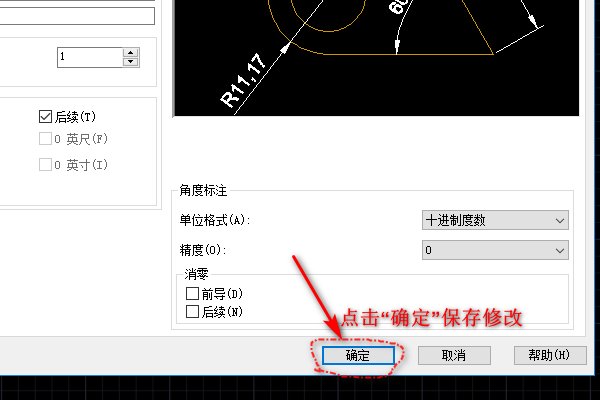

6、点击“确定”保存修改的数据,关闭修改标注样式窗口。

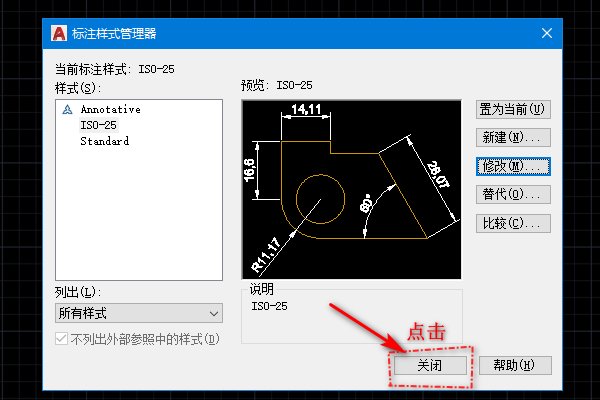

7、最后点击“关闭”,关闭标注样式管理器。

这样就解决了CAD标注尺寸和DI测量尺寸不一样的问题。

cad中为什么标注尺寸与实际测量数值不一样

cad中为什么标注尺寸与实际测量数值不一样的原因为标注的线性比例设置不同。可以进行设置,具体的设置步骤如下:

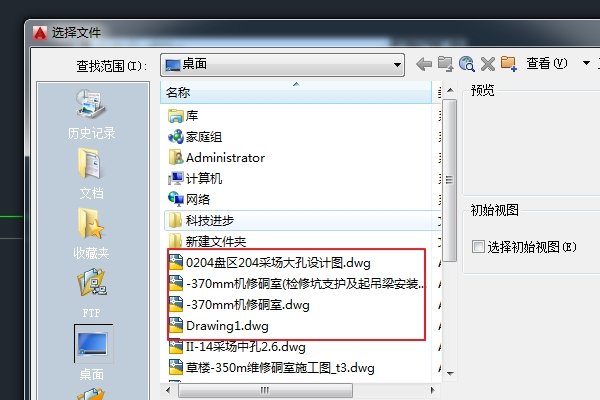

1、打开CAD软件,导入要更改的线性比例的CAD文件。

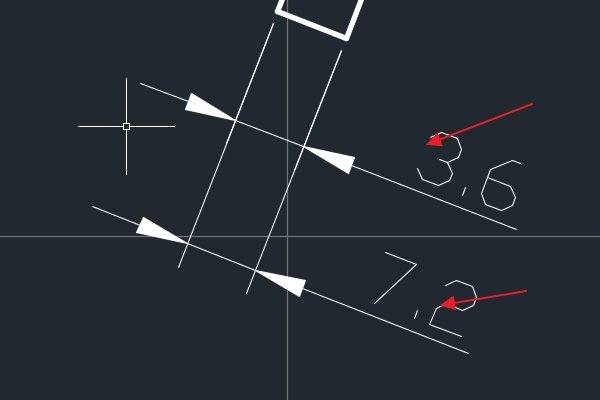

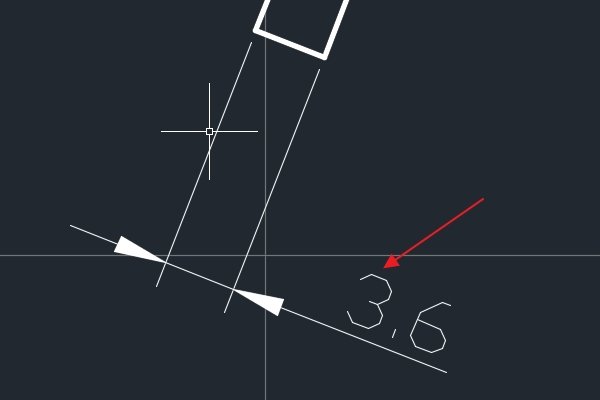

2、对CAD文件中的尺寸进行标注,标注尺寸问3.6。

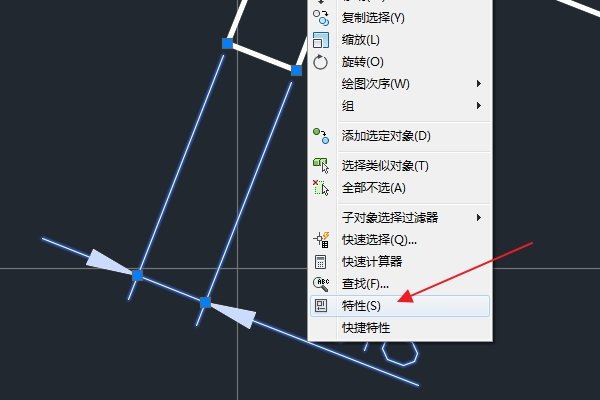

3、右键点击标注,选择标特性选项。

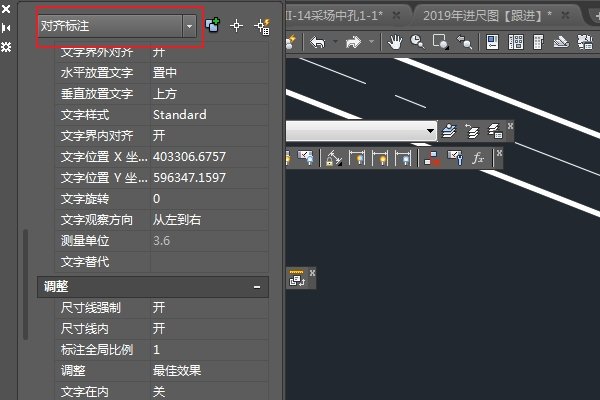

4、点击特性选项,进入标注特性设置菜单。

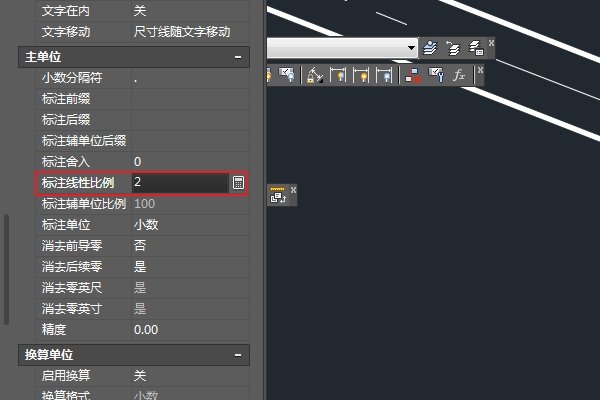

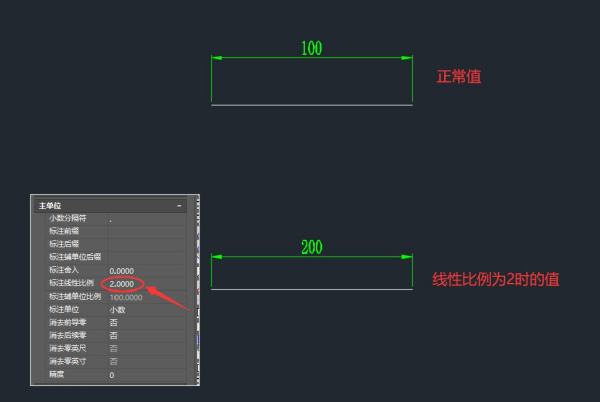

5、选择标注线性比例选项,将比例数值进行调整,如调整为2。

6、重新对目标进行标注,可以看出目前标注数值为原数值的2倍。
