solidworks怎么解除固定

软件 2022-12-18

solidworks配合锁定如何解除

SolidWorks 配合锁定有2种解除方式,一个是将该锁定压缩,另一个是将该锁定删除, 如何装配体零件较少,可以直单击设计树下面配合的展开三角找到锁定配合,右键菜单中选择压缩或删除。 如果设定的锁定较多,最好是找到锁定的零件,右键选择_查看配合命令,确认是该锁定的配合后再压缩或删除。

solidworks怎么解除固定

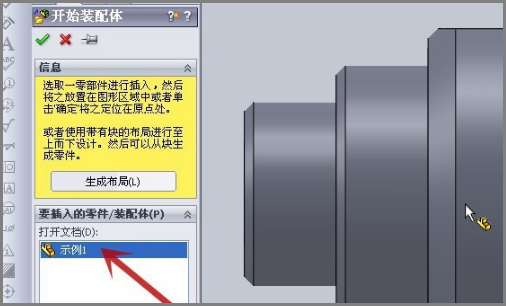

1、新建一个装配体,并插入第一个零件。

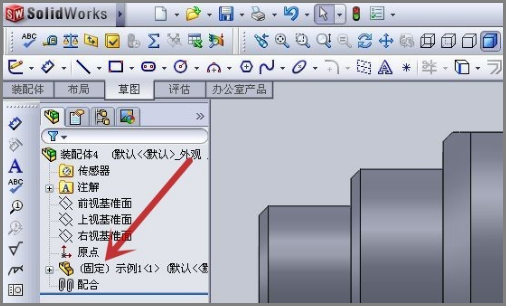

2、这时只要将鼠标指针停在屏幕上的任意一点,再点鼠标左键,则此第一个插入零件就变成了固定状态。

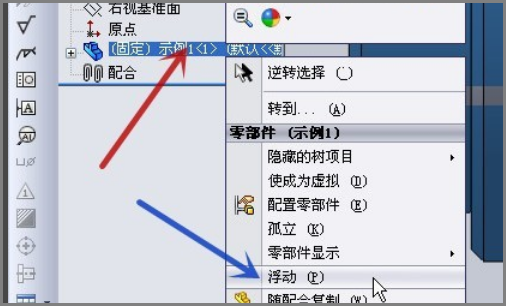

3、要想改变此固定状态,需在左侧的状态栏中,对着零件名称单击鼠标右键,在弹出菜单中点击“浮动”。

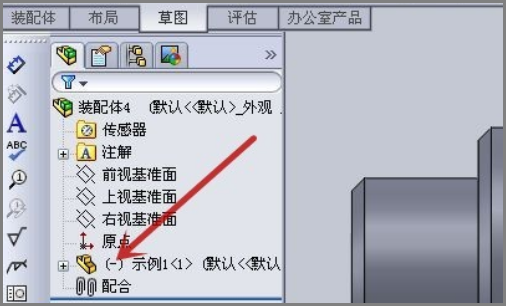

4、则零件从固定状态变为可编辑的不固定状态。

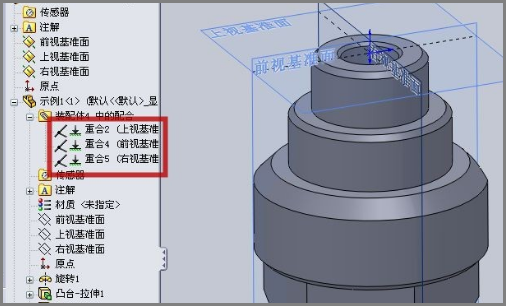

5、对零件添加相应的约束,则零件的摆放位置改变了,即完成设置。

Solidworks装配图,我从亚德客导出的气缸,为什么气缸缸体的固定解除不了呢。

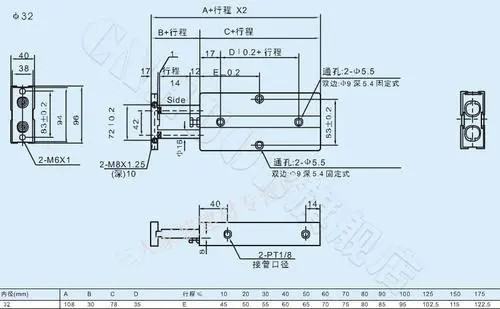

打开亚德客气缸模型。

由于使用了Windows OLE技术、直观式设计技术、先进的parasolid内核(由剑桥提供)以及良好的与第三方软件的集成技术,SolidWorks成为全球装机量最大、最好用的软件。资料显示,目前全球发放的SolidWorks软件使用许可约28万。

涉及航空航天、机车、食品、机械、国防、交通、模具、电子通讯、医疗器械、娱乐工业、日用品/消费品、离散制造等分布于全球100多个国家的约3万1千家企业。在教育市场上,每年来自全球4,300所教育机构的近145,000名学生通过SolidWorks的培训课程。

由于SolidWorks出色的技术和市场表现,不仅成为CAD行业的一颗耀眼的明星,也成为华尔街青睐的对象。终于在1997年由法国达索公司以三亿一千万美元的高额市值将SolidWorks全资并购。公司原来的风险投资商和股东。

以一千三百万美元的风险投资,获得了高额的回报,创造了CAD行业的世界纪录。并购后的SolidWorks以原来的品牌和管理技术队伍继续独立运作,成为CAD行业一家高素质的专业化公司,SolidWorks三维机械设计软件也成为达索企业中最具竞争力的CAD产品。


SolidWorks装配体阵列里面的零件怎么解除固定?

这里solidworks装配体阵列的零件。正常阵列之后不会出现固定的。如果他还是固定的,你可以?选择要解除固定的零件。,然后右键。会跳出一排选择栏。找到解除固定的选择。。任何固定的零件都可以用,这个方法来解除固定。解除固定之后就可以通过建立它们跟其它零件装配关系来。正常阵列之后不会自动形成固定这个一般是后期。增加的。任何固定都可以通过操作来这样解除固定。

想问一下各位大神,在solidworks里怎么样把实体旋转到一个特定的角度呀?

由于SW软件更新很快,小编暂时用SW2010版本,做实例说明; 其实,相关的原理是一样的,只是命令放置位置不同,所以大家要理解旋转这个命令,深层次东西;不要死记硬背着命令步骤。下面的举列,希望对大家有点点帮助。 1,进入零件界面,选择旋转命令及选择一个平面或者基准面. 2,选择直线命令(虚线符号),画出中心线 3,再次选择直线命令(实线):画出如图的2D旋转截面, 4,旋转成实体: 1)选择旋转轴选项, 2)选择平面上的中心线,作为选择轴; 3)选“√” 5,得出实体效果。 另外,也可以利用已经画好的2D草绘图面,进行旋转得出实体。 详细如下面步骤: 1, 选择草绘命令,画出草绘2D图面。 2
