RLC振荡电路的传递函数怎么求呢？求指导

rlc电路的传递函数

对参数进行拉氏变换，就转变成了频域信号分析，感抗变为Ls,容抗变为1/Cs,电阻不变代换后即可求出传递函数。

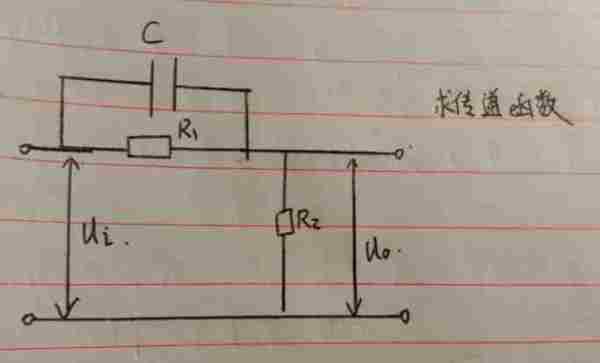

求传递函数，要求过程

对于RLC电路要求传递函数，最简单的方法就是利用其S域模型，本题电路的S域模型为R1、R2的复阻抗不变 ，电容的复阻抗为1/sc。在电路中利用分压原理可以求得：
G(s)=U2(s)/Ui(s) u2是电阻R2上的压降，Ui是输入电压，因为题目没有指出输入和输出，就按照通俗的约定。
=R2/(R1//1/sc)+R2)
=R2／(R2+(R1*1／sc／R1+1／sc))
=R1R2CS+R2／R1R2CS+R1+R2
此外也可对电路列写有关u2和ui的电压方程，然后通过对方程两端同取拉氏变换转化成S域的代数方程，再根据传递函数的定义求解：
u2／R2=ui—u2／R1+cd(ui—u2)／dt
cdui／dt—cdu2／dt+ui／R1=u2／R2+u2／R1
两端同取拉氏变换化简得：
(R1R2csUi(s)+R2Ui(s)=R1R2csU2(s)+(R1+R2)U2(s)
所以传递函数G(S)=U2(S)／Ui(S)=同前【摘要】

求传递函数，要求过程

【提问】

亲，这边也不太会这种类型的问题呢【回答】

如果可以的话，这边可以明天咨询一下我们团队的其他老师，再给亲一个答复【回答】

好，没事

【提问】

有结果吗

【提问】

对于RLC电路要求传递函数，最简单的方法就是利用其S域模型，本题电路的S域模型为R1、R2的复阻抗不变 ，电容的复阻抗为1/sc。在电路中利用分压原理可以求得：

G(s)=U2(s)/Ui(s) u2是电阻R2上的压降，Ui是输入电压，因为题目没有指出输入和输出，就按照通俗的约定。

=R2/(R1//1/sc)+R2)

=R2／(R2+(R1*1／sc／R1+1／sc))

=R1R2CS+R2／R1R2CS+R1+R2

此外也可对电路列写有关u2和ui的电压方程，然后通过对方程两端同取拉氏变换转化成S域的代数方程，再根据传递函数的定义求解：

u2／R2=ui—u2／R1+cd(ui—u2)／dt

cdui／dt—cdu2／dt+ui／R1=u2／R2+u2／R1

两端同取拉氏变换化简得：

(R1R2csUi(s)+R2Ui(s)=R1R2csU2(s)+(R1+R2)U2(s)

所以传递函数G(S)=U2(S)／Ui(S)=同前【回答】

希望回答能对您有所帮助哦【回答】

好的谢谢

【提问】

怎么求RLC电路的传递函数,例如低通串联RLC电路的传递函数G(s)?求解思路是什么？求解要用到哪些

传递函数 零初始条件下线性系统响应（即输出）量的拉普拉斯变换（或z变换）与激励（即输入）量的拉普拉斯变换之比。记作G（s）＝Y（s）／U（s），其中Y（s）、U（s)分别为输出量和输入量的拉普拉斯变换。

二阶rlc电路传递函数

一个系统稳定的必要条件是所有的极点必须在S域的左平面； 即s^2+s(10+k)+25=0的根都小于0.因此10+ K>0,即K>-10; 系统产生等幅振荡的的条件是,在S域的虚轴上存在一堆共轭根.因此此时10+K=0,K =-10;

怎么算RLC电路的传递函数,

我想制作一个温度控制电路,温度控制在30-60度之间,供电电源为7000mA/h 3.i(t)象函数为I（s）；q (t)的象函数为Q（s）,则式（4）可写成传递
