有没有懂数字电路的大神帮忙解答一下

数码设备 2022-09-06

数字电路:求大神帮解答一下

一只三输入与非门,三入一出四个引脚,共三个三输入与非门,那就是十二个,再加上电源和地,一块芯片至少十四条引脚。

请懂的大神回答一下,下面数字电路中的逻辑门中,哪些可以正常工作?哪些不可以正常工作?

答案是a,c,e正常工作。判断输出兼容性的标准就是保证所以得逻辑输出互相没有冲突。比如A和B输出相连,A输出高电平,B输出低电平,这就是冲突。因为这时一个上拉到VCC一个下拉到GND,输出逻辑并不确定。就看谁的胳臂粗了。三态门和集电极开路逻辑门可以有效的防止逻辑竞争。

关于数字电路的一些问题?

那个触发器貌似是一个RS触发器,应该是输入低电平有效,两个输入端SET(置位)来自定时器输出,RESET(复位)来自或门输出,那个带H的是一个定时器,这个电路貌似是一个刹车或制动控制电路,具体工作流程要结合整体电路信号状态才能搞清楚。

什么是数字电路?

数字电路就是利用数字的传输链路为使用者提供一种点对点数据传输的,可以用于计算机联网、数据传送、高速上网等方面。数字电路适用于任何高速率、信息量大、实时性强的传送,尤其是在通信领域的应用,比如说跨国企业、银行、证券、教育、网站等等需要作高速传送的行业。也适用于任何局域网之间的高速互联、以及会议电视等图像的传输。了解更多服务优惠点击下方的“官方网址”客服217为你解答。

数字电路有没有大神帮忙讲一下怎么画波形,如果可以的话详细一点

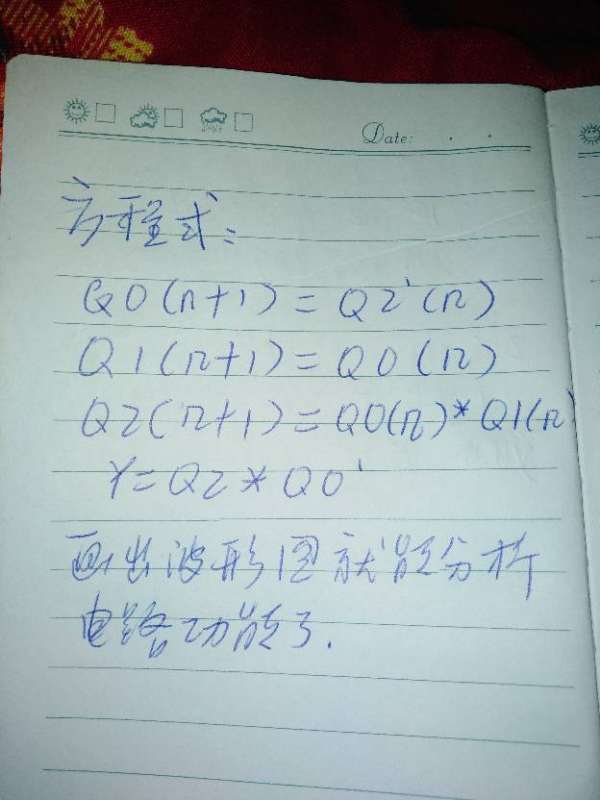

如图解决
