电动车有刷电机的拆解

智能设备 2023-01-31

普利司通电动车有刷电机怎么拆解

先拆齿后拆刷。大多有刷有齿的电机是先拆齿后拆刷的,但电机没什么主要问题,那就先把齿轮箱拆开,加点润滑脂。再把电刷拆开看看是否快磨到限了。

如何正确拆电动车电机?有刷有齿的.

一般有刷有齿的电机是先拆齿后拆刷的,但从你的现实情况看,如果电机没什么主要问题,那就先把齿轮箱拆开,加点润滑脂;再把电刷拆开看看是否快磨到限了。不过,在换电刷之前,首先应找到同型号的电刷以备用。不然,在拆刷的过程中一旦把刷损坏了,而不能立即更换,是会影响你的使用的。

急求~!!电动车电机的具体拆装步骤

1.拆卸步骤

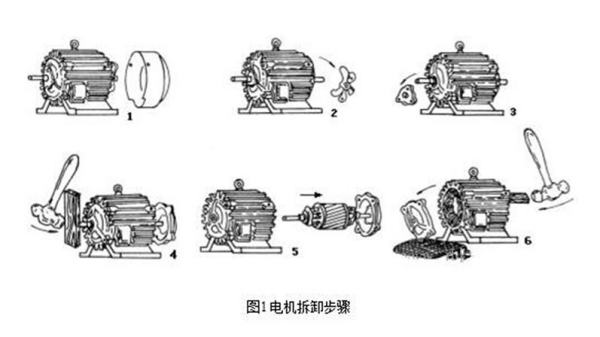

借助图1所示,简述拆卸步骤:

(a)卸皮带轮或联轴器,拆电机尾部风扇罩。

(b)卸下定位键或螺丝,并拆下风扇。

(c)旋下前后端盖紧固螺钉,并拆下前轴承外盖。

(d)用木板垫在转轴前端,将转子连同后端盖一起用锤子从止口中敲出。

(e)抽出转子。

(f)将木方伸进定子铁心顶住前端盖,再用锤子敲击木方卸下前端盖,最后拆卸前后轴承及轴承内盖。

2.主要部件的拆卸方法

(a)皮带轮(或联轴器)的拆卸:先在皮带轮(或联轴器)的轴伸端(联轴端)做好尺寸标记,然后旋松皮带轮上的固定螺丝或敲去定位销,给皮带轮(或联轴器)的内孔和转轴结合处加入煤油,稍等渗透后,使锈蚀的部分松动,再用拉具将皮带轮(或联轴器)缓慢拉出,如图2所示。

若拉不出,可用喷灯急火在皮带轮外侧轴套四周加热,加热时需用石棉或湿布把轴包好,并向轴上不断浇冷水,以免使其随同外套膨胀,影响皮带轮的拉出。

注意:加热温度不能过高,时间不能过长,以防变形。

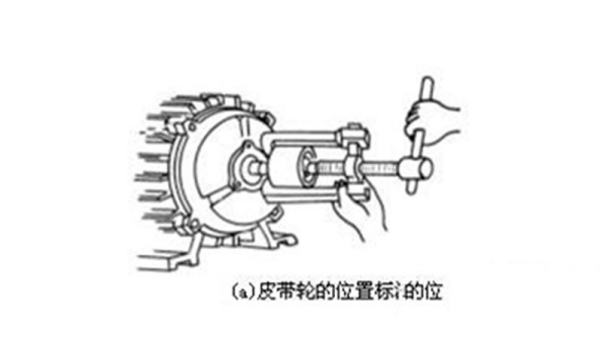

(a)皮带轮的位置标法

(b)用拉具拆卸皮带轮

图2 拆卸皮带轮

(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。

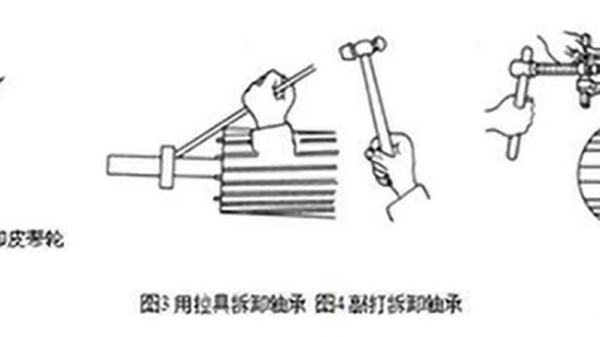

用拉具进行拆卸 拆卸时拉具钩爪一定要抓牢轴承内圈,以免损坏轴承,如图3所示。

用铜棒拆卸 将铜棒对准轴承内圈,用锤子敲打铜棒,如图4所示。用此方法时要注意轮流敲打轴承内圈的相对两侧,不可敲打一边,用力也不要过猛,直到把轴承敲出为止。

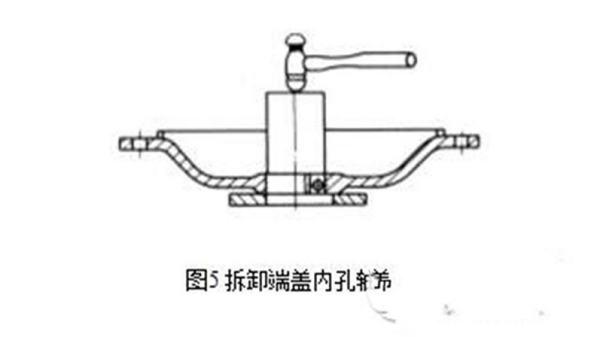

在拆卸端盖内孔轴承时,可采用如图5 所示的方法,将端盖止口面向上平稳放置,在轴承外圈的下面垫上木板,但不能顶住轴承,然后用一根直径略小于轴承外沿的铜棒或其他金属管抵住轴承外圈,从上往下用锤子敲打,使轴承从下方脱出。

铁板夹住拆卸 用两块厚铁板夹住轴承内圈,铁板的两端用可靠支撑物架起,使转子悬空,

如图6所示,然后在轴上端面垫上厚木板并用锤子敲打,使轴承脱出。

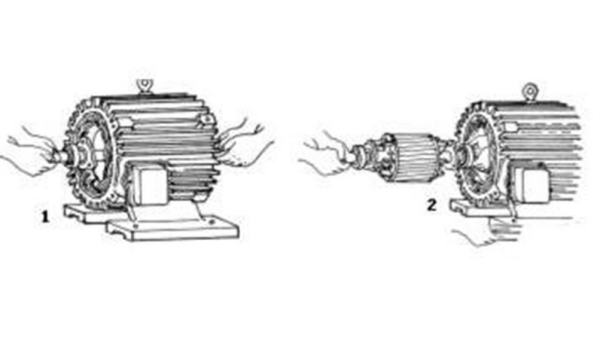

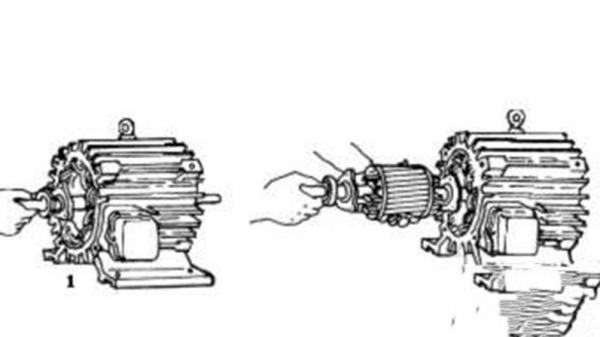

图6 铁板架住拆卸轴承 (c) 抽出转子:在抽出转子之前,应在转子下面气隙和绕组端部垫上厚纸板,以免抽出转子时碰伤铁心和绕组。对于小型电机的转子可直接用手取出,一手握住转轴,把转子拉出一些,随后另一手托住转子铁心渐渐往外移,如图7所示。

在拆卸较大的电机时,可两人一起操作,每人抬住转轴的一端,渐渐地把转子往外移,若铁

图7小型电机转子的拆卸

心较长,有一端不好出力时,可在轴上套一节金属管,当作假轴,方便出力。

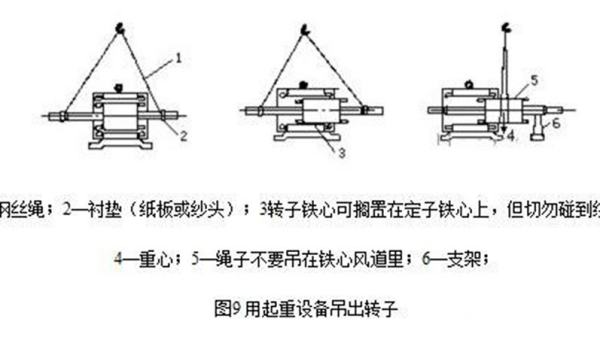

如图8所示。

单相异步电机的拆卸

由于单相异步电机结构较三相异步电机简单,且重量轻、体积小,通常只要会拆卸三相电机的,就会拆卸单相电机。只有带启动开关的单相电机在拆卸时,相对要复杂一些,因此在拆卸时,注意不要碰坏启动开关。

参考资料来源:百度百科-电动车电机

立马电动车电机怎么拆,磁钢力太大了拆不下来。急求

拆电动车电机的方法: 1、只要拆下带线那端的电机螺丝,有刷的一定要拆带线的那端,因为不带线的那端有换向器,是磕不出来电机的,无刷的两端都可以拆,但防止磕到电机线,所以一般都打开带线端,带齿轮的电机比较特殊,一定要注意,有的在带线端打开,有的在不带线那端打开的; 2、小螺丝拆掉后,用手把电机平行的拿起来,有电线的那边在上面,没电线的那头对准地面,然后用力往地面上一按,但记住用力别太猛,电机的芯子就会出来了。 电动车电击: 根据其使用环境与使用频率的不同,形式也不同。不同形式的电机其特点也不一样。目前电动车电机普遍采用永磁直流电机。 所谓永磁电机,是指电机线圈采用永磁体激磁,不采用线圈激磁的方式

电动车有刷电机外面的传动齿轮怎么拆出来(图片)?还有电机拆开后怎么装回去?好难啊

第一种方法,用小一字改锥或镊子将碳刷的链接铜线压住弹簧,直到碳刷完全进入碳刷槽。 第二种方法,把碳刷按到底用牙签插在碳刷支架里面面,把转子放进去后拿掉牙签。 再装启动电机的转子,注意:电机转子必须和电机壳分离开来,装好电机转子后,再将电机壳装复,记得电机壳内有磁铁,会将你装复的转子吸附,甚至使转子脱落,必须再装复机电外壳时,压紧转子! 齿轮上有销,压销出来就可以取下齿轮!
