sew变频器那个参数是设置正反转的DI01—CW/STOP(正转) 3. DI02—CCW/STOP(反转在变频器面板上点击FWD\REV键就能改正反转转换。但设定后就只能一个方向运行,如换一个方向就在
变频器外部点动接线
变频器外接控制线路怎么接
一般情况下 1、外接一组DI(开关量信号)用于控制变频器启停; 2、外接一组AI(模拟量信号输入4-20mA/1-5V)用于调频; 3、有需要的外接一/二组DO(开关量输出)用于读取报警/运行等状态; 4、外接一组AO(模拟量输出)用于观测频率/转速/电流等需要的状态值。变频器外接启动,停止开关怎么接线
答:变频器外接启动,可以作如下选择: 1、如果采用2-线控制时,只需要一个按钮,闭合时变频器就得电启动,断开时就取消给定,变频器就停止运行(用一个I/O接口); 2、如果采用3-线控制时,需要二个按钮,一个开点按钮,闭合时变频器就得电启动,另一个是闭点按钮,断开时就取消给定,变频器就停止运行(用二个I/O接口)。变频器端子控制怎样接线
可以从中看出接线的整体解析是:
有三相电源输入、输出连接电机以及制动电阻、控制电源灯端子。变频器的核心,主要有开关量输入端子、继电器输出端子,开路集电极输出,模拟量输入、输出,24V电源,10V电源,以及通信端口如485接口等。
使用多少伏电压是根据选择的变频器控制方式来决定的。比如控制变频器的启动和停止使用外部端子控制,只要短接S1、S2与com端即可;
这是一个无源的开关,用plc的输入端子控制即可,输出信号Y接S,公共端连接。无源电源不需要多少伏的电压。
再如继电器输出用于表示变频器故障指示灯,接直流或者交流电源,电源和指示灯串在继电器常开输出电路中即可。那么这个再带10v电源用于模拟量控制变频器的频率,一般是使用电位器调节输出电压调速用的。
扩展资料
构造解析:

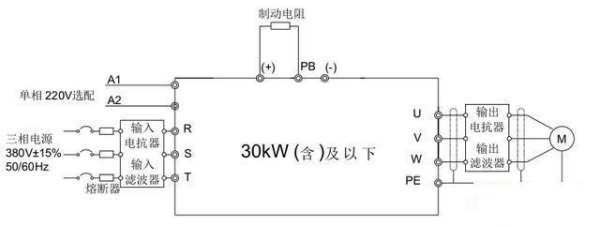

1、R、S、T是主电路电源端子,连接三相工频电源,内接变器整流电路。
2、U、V、W是变频器输出端子,连接三相电动机,内接逆变电路。
3、R1、S1是控制回路电源,与交流电源端子R、S连接。在保持异常显示和异常输出时,或当使用高功率因数转换器时,或希望R,S,T端子无工频电源输入时,控制电路也能工作,可拆下R-RI和S-S1之同的短路片,将两相工频电源直接接入R1、S1端子。
4、P、PR是连接制动电阻器,拆开端子PR-PX之间的短路片,在P-PR之间连接选件制动电阻器。
5、P、N是连接制动单元,连接选件型制动单元或电源再生或高功率因数转换器。
6、P、P1是连接DC电抗器,拆开端子P-P1间的短路片,连接选件改善功率因数用电抗器。
7、PR、PX是连接内部制动电阻,用短路片将PX-PR间短路,内部制动回路便生效。
8、变频器外壳接地用,必须与大地相接接地。
变频器怎么接线?
1.主电路的接线 1、电源应接到变频器输入端R、S、T接线端子上,一定不能接到变频器输出端(U、V、W)上,否则将损坏变频器。接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,必须始终保持变频器清洁... 2.控制电路的接线 变频器的控制电路大体可分为模拟和数字两种。 1、控制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电... 3.地线的接线 1、由于在变频器内有漏电流,为了防止触电,变频器和电机必须接地。 2、变频器...变频器控制线路是如何接线的
1,看说明书,找出以下端子(各品牌变频器叫法不同)
(控制运行停止)
+10V端子,模拟量输入端子和对地端子(控制速度)
2,外加一个继电器,启动按钮让它吸合,停止按钮让它断开。然后把一个端子常开触点接在变频器“正转端子和公共端子”上。
3,电位器三个角中输出接模拟量输入,其余两个随便接。

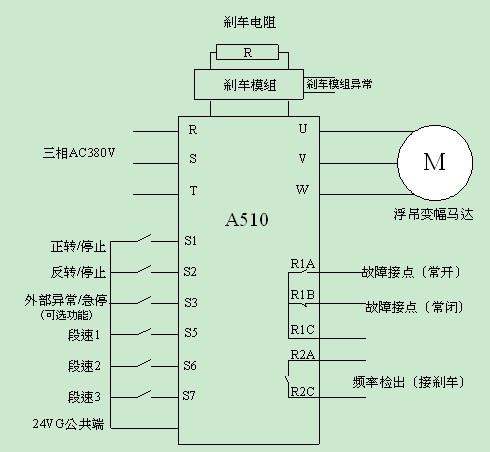

典型的接线图如下,不同的变频器有微小差别。
