必须符合同一插槽类型的三个组件

如何区分主板上的内存插槽类型

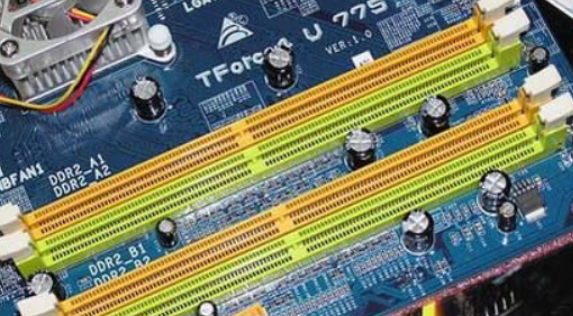

两个是绿色的，一个是橙色的，两个是橙色的。双通du通道存储器可以插入绿色或橙色，但不能混合。即，四个内存槽主板，双通道内存（与相同的复制颜色）。供应商使用不同的颜色标记和插槽方便双通道设置为用户。

内存插槽是主板上插入记忆棒的插槽。由主板支持的内存的类型和容量是由内存槽决定的。内存插槽通常至少有两个，最多四个、六个或八个，主要是因为主板的价格差异。不止一个内存插槽可以插入，一些芯片组＋系统可以支持32GB或更多的内存。

双通道存储器必须插在同一颜色的存储器中，不按照规定的插拔就不能正常开启双通道存储器的功能。

扩展资料：

工作原理

电路板下，错落有电路接线；上面有分工明确的各种组件：插槽、芯片、电阻、电容等。

主机充电时，电流瞬间通过CPU、南北桥片、内存插槽、AGP插槽、PCI插槽、IDE接口和主板边缘串口、并口、PS／2接口。随后，主板将基于BIOS（基本输入和输出系统）识别硬件，并进入操作系统发挥支持系统平台的功能。

设置双通道内存需要注意：

1、必须是同代（DDR4和DDR4、DDR3和DDR3）

从理论上讲，双通道内存没有品牌要求，没有等效容量要求，但必须是同一代内存，即使用DDR4内存时，两者都必须是DDR4，DDR3和DDR4不能混合使用，否则就不兼容。此外，最好拥有相同品牌的记忆，不同品牌的记忆可能不兼容。

2、双通道存储器超频是困难的

由于双通道内存结构，超频是非常困难和限制的用户喜欢自己动手超频。

参考资料来源：百度百科-内存插槽

参考资料来源：百度百科-主板

计算机主板

1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

PCI插槽和AGP插槽各有什么用?

一,PCI插槽是基于PCI局部总线(Pedpherd Component Interconnect，周边元件扩展接口)的扩展插槽，其颜色一般为乳白色，位于主板上AGP插槽的下方，ISA插槽的上方。其位宽为32位或64位，工作频率为33MHz,最大数据传输率为133MB/sec(32位)和266MB/sec(64位)。可插接显卡、声卡、网卡、内置Modem、内置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。PCI插槽是主板的主要扩展插槽，通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有功能，是名副其实的“万用”

电脑主板上具体有哪几种插槽，有什么用？

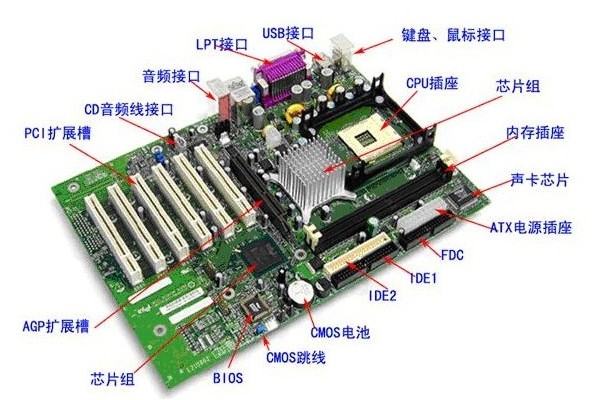

电脑主板上具体以下插槽，用处的具体描述如下。

软驱接口：用于连接软驱，大多位于IDE接口旁边，比IDE接口略短，因为它是34针，所以数据线也略窄。

硬盘接口，在较旧的主板上，还有两个IDE端口，通常IDE接口位于PCI插槽下方，空间垂直于内存插槽（也是水平）。在新主板上，IDE接口大多减少，甚至没有被SATA接口取代。

COM接口（串口）：大多数主板提供两个COM接口，COM1和COM2，用于连接串口鼠标和外部调制解调器。

PS / 2接口：PS / 2接口只有一个功能，只能用于连接键盘和鼠标。通常，鼠标界面为绿色，键盘界面为紫色。PS / 2接口的传输速度略快于COM接口，但经过这么多年的使用，大多数主板仍然有这个接口，但支持接口的鼠标和键盘越来越少。

USB接口：USB接口是当今最流行的接口。它最多可支持127个外设，并可独立供电。它被广泛使用。 USB接口可以从主板获得500mA电流，支持热插拔，真正实现即插即用。

LPT接口（并行端口）：通常用于连接打印机或扫描仪。默认中断号是IRQ7，它使用25针DB-25连接器。

MIDI接口：声卡的MIDI接口和操纵杆接口是共享的。接口中的两个引脚用于传输MIDI信号，可以连接到各种MIDI设备，如电子键盘。很难找到基于此接口的产品。

SATA接口：SATA的全称是Serial Advanced Technology Attachment，一种基于行业标准的基于串行的硬件驱动程序接口。它是英特尔，IBM，戴尔，APT，迈拓和希捷共同提出的硬盘接口。

扩展资料：

在电路板下面，有四层电路布线;在顶部，组件明确定义：插槽，芯片，电阻器，电容器等。当主机充上电时，电流将通过CPU，南北桥芯片，内存插槽，AGP插槽，PCI插槽，主板边缘的IDE接口，串口，并口，PS / 2接口。随后，主板将根据BIOS（基本输入输出系统）识别硬件，并进入操作系统，起到支持系统平台的作用。

参考资料：百度百科-主板

主板扩展插槽都有哪些类型？

目前，扩展插槽的种类，主要有 ISA、PCI、AGP、CNR、AMR、ACR 和比较少见的 WI-FI、VXB，以及笔记本电脑专用的 PCMCIA 等。历史上出现过，早已经被淘汰掉的，还有 MCA 插槽，EISA 插槽以及 VESA 插槽等等。未来的主流扩展插槽，是 PCI Express 插槽。 还有一些工作站或服务器上提供PCI-X插槽， PCI-X是PCI总线的一种扩展架构，PCI-X的频率不像PCI那样固定的，而是可随设备的变化而变化。PCI-X可以支持66,100,133MHz这些频率，而在未来，可能将提供更多的频率支持。 1) ISA 插槽 ISA 插槽是基于 ISA 总线（Ind
