通过欧姆龙e6c3-ag5b编码器怎么知道位置
欧姆龙plc怎样查看编码器当前值
没错A272是高速计数器1的当前值的低8位 高数计数器0 ，占 A270，A271 高数计数器1，占 A272，A273. 如果用循环技术或Z相复位等， 计数值不超过A272这个通道，可以用MOV，超过的话，就要用MOVL了。欧姆龙的PLC，编码器的脉冲数显示在哪里啊？怎样才可以看得见？

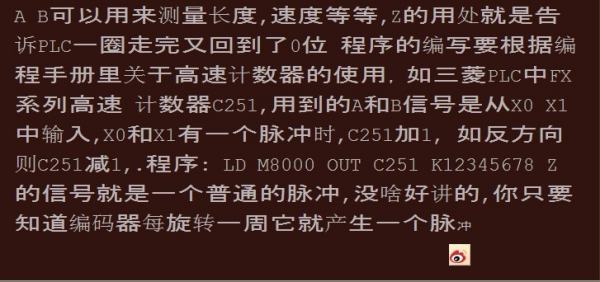

plc里面有个高速记数器,你只要在里面用一个长开点比如LDOUTC235[三菱是这样.}就可以了看到了,高速记速器是C多少,要看你的PLC信号在查手册
编码器如何接线
编码器正确的接线方法：

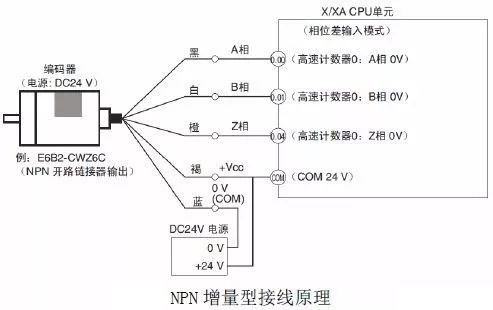

1、正确接线至关重要，下图为NPN 输出增量型E6B2-CWZ6C 的接线原理。

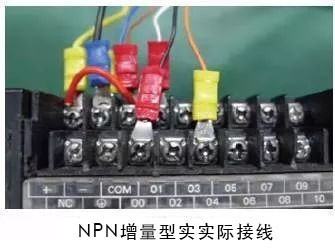

2、下图为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。

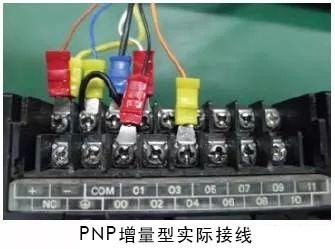

3、下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。

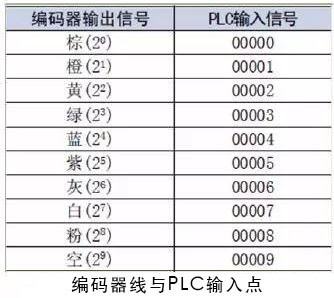

4、下图为绝对值型编码器的线与PLC 输入的点的对应图。

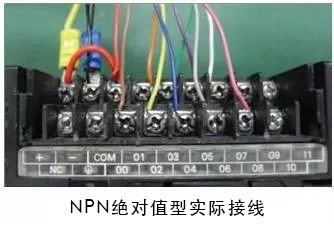

5、下图为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
6、下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。
拓展资料：
工作原理：
由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
欧姆龙编码器在编程时如何使用
使用高速计数功能，具体看plc的硬件手册和软件手册说明。 需要设置和指令配合用
补充：欧姆龙(OMRON)编码器是将信号(如比特流)或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
