远程控制开关可以带多大功率用电器?

智能设备 2022-04-29

220V远程开关定时器怎么控制380V用电器?

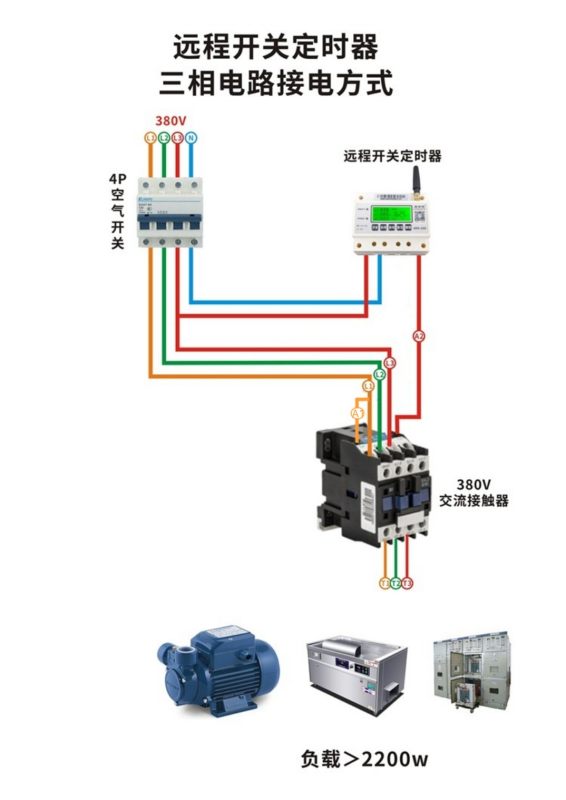

原图所示电路图是一个220v远程开关定时器控制一个380v交流接触器,这样接线交流接触器是不会工作的。

但是,只要把电路适当改变一下,不用换任何器件就能使交流接触器正常工作。

看下图

远程开关工作电压是220V,而交流接触器工作电压是380V,把220V电压接入380V交流接触器的线圈里,交流接触器将不能吸合工作,那么,如何使交流接触器工作呢?大家都懂得,电灯是只控制一条线来实现开关的,同样,交流接触器的工作也可以只控制一条线就能实现启/停。因为交流接触器电磁线圈的工作电压是380V,即需接两条相线,那么,只要一条相线直接通到电磁线圈A1,另一条相线经过远程开关控制A2的通断就可以。

如上图,把原图的远程开关输出的蓝线(零线)去掉,只留A2红线不变,交流接触器的A1端直接与除了L3红线以外的L1、L2的任意一组相线连通,这样,交流接触器A1端直通,A2端通过远程开关控制通断,就可以实现220V远程开关控制380V交流接触器的启/停工作。

时控开关能带多少个千瓦?

一般时控开关继电器触头的容量是10A的,220V负荷最大可以使用2500瓦,负荷过大需要加交流接触器,还有一些时控开关的触头容量只有5A,只能使用1200瓦

一般时控开关能控制多大功率?

一般的时控开关能控制一点二千瓦的功率。如果你想控制大功率,可以用时控开关控制交流接触器,再用交流接触器控制大功率。

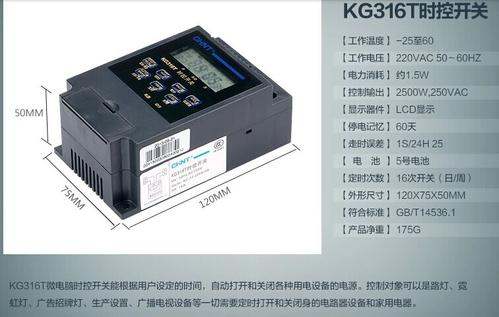

正泰KG316T时控开关能直接控制多大功率的用电器?

2200-3000VA。性能指标性能指标性能指标性能指标

1、标准工作电源220V/50Hz

2、计时误差<±2秒/天

3、适用电源范围160~240V

4、环境温度-25~60℃

5、开关容量 阻性20A 感性16A

6、相对温度<95%

7、消耗功率<4VA

8、外形尺寸120×74×58mm

9、时控范围1分~168小时

10、重量430g

11、有10组开关时间,手动、自动两用

扩展资料:

1.直接控制方式的接线:被控制的电器是单相供电,功耗不超过本开关的额定值。可采用直接控制方式。

2、单相扩容方式的接线:被控制的电器是单相供电,但功耗超过本开关的额定值,那么就需要一个容量超过电器功耗的交流接触器来扩容。

3、三相工作方式的接线:被控制的电器三相供电,需要外接三相交流接触器

a 接线如图3所示,控制接触器的线圈电压AC220V,50Hz。

b 接线如图4所示,控制接触器的线圈电压AC380V,50Hz。

参考资料来源:正泰官网-KG316T时控开关

路灯时间控制器220v定时器开关最大可以控制多少功率

1.正常情况下定时开关可以直接带动功率在660W以下的电器,是没有任何问题的。

时间控制器220V定时器

2.需要带起更大的电器设备(大于660W),需要配合220V的交流接触器使用(因为定时开关也是220V的),这样大功率的电器设备都能满足定时开关的要求。
