plc控制电机正反转程序

PLC控制步进电机正反转,方法如下: 首先控制步进电机需要发脉冲,一个是脉冲地址,另一个是秒冲方向地址。比如:我把脉冲地址设置为Y0,脉冲方向地址设置成Y1,那么步进电机正转可以触发PLC的Y0发脉冲,同时Y1不动作;如果想让步进电机反转,则触发PLC的Y0发脉冲,同时应触发PLC的Y1端。 总结下,如果正转,则可设定触发脉冲地址;如果反转,则脉冲地址和脉冲方向同时触发即可。 根据下图的三相交流电动机正反转控制的主电路,设计一个PLC控制电动机正停反的控制系统。控制要求如下: (1)正常情况下,按启动按钮SB1,电机正转,按下反转启动按钮SB2,电机反转。 (2)电机启动后,按下停止按钮SB3

plc梯形图设计一机床工作台往返运行控制线路

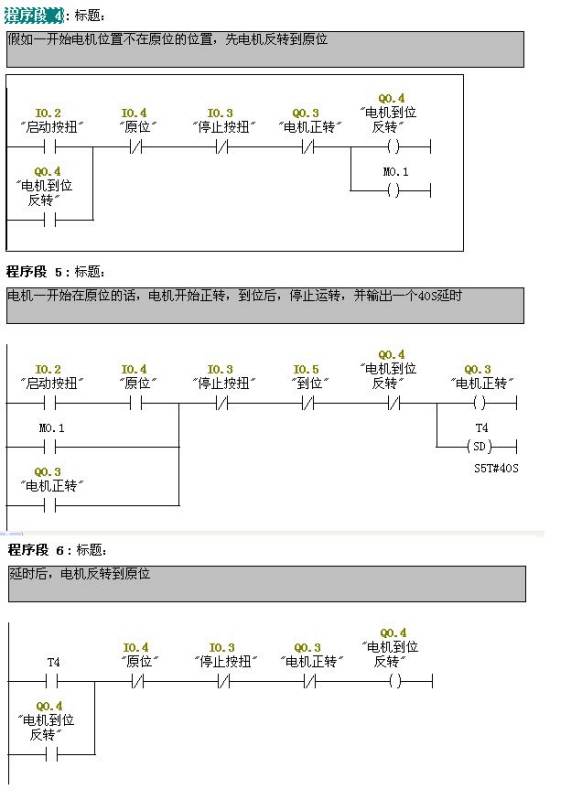

我的思路是分两步:如果一开始电机不停在原位的位置上,需先电机反转到原位后,在开始你描述的工作状态,另外就是电机一开始就在原位的位置上。现将我的编程附上,也是才学。编程是梯形图截图下来的。编程软件是西门子S7-300,输入输出点都加注释了希望你看懂。纯手打的,希望能帮助到你

plc正反转原理

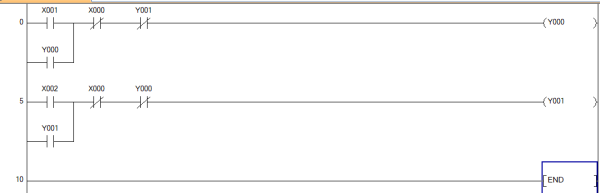

如图所示,X0为停止按钮,X1为正转启动按钮,X2为反转启动按钮,Y0为正转接触器,Y1为反转接触器。当X1按下后,Y0输出并自锁,电机正转,此时如果按下X2则无效。当按下X0后,Y0断开,自锁接触,电机停止转动。当按下X2后,Y1输出并自锁,电机反转,此时如果按下X1则无效。这就做到了电机的正反转控制。

望采纳。。。。。。

主轴及润滑电动机的plc控制原理

PLC控制输出点是继电器的常开点控制接触器的线圈,接触器的主回路上接电机动力线就可以实现电机启停的控制。 如果是普通控制那么就是,另用输出控制接触器,然后控制电机的启动和停止,甚至正反转。 一种是使用模拟量控制伺服电机的速度或者扭矩,通过编码器反馈回来伺服电机的位置,这是一种真正的全闭环控制,还有一种是通过plc的脉冲控制伺服电机,这样的话电机就没有位置反馈给plc,也就只能实现半闭环控制,控制上就和步进电机差不多了 你起码得把控制工艺列出来啊,PLC控制输出点是继电器的常开点控制接触器的线圈,接触器的主回路上接电机动力线就可以实现电机启停的控制。 如果是普通控制那么就是,另用输出控制接触器,

PLC控制电机正反转

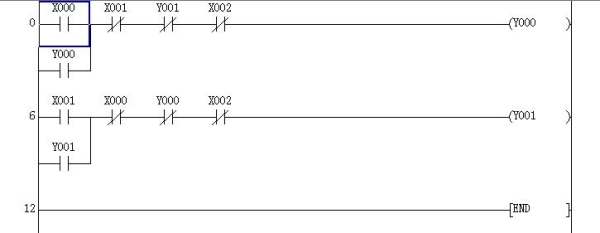

下面是一个控制电机正反转的程序:X0,X1分别是正反转启动按钮,X2是停止按钮,Y0,Y1分别是正反转接触器,配合外围倒相电路就可以了。

0LDX0

1ORY0

2ANIX1

3ANIY1

4ANIX2

5OUTY0

6LDX1

7ORY1

8ANIX0

9ANIY0

10ANIX2

11OUTY1

12END


标签:理工学科 PLC 机械加工 电机
