有关RC一阶电路的响应研究

电脑 2023-04-27

一阶电路的响应实验报告结论是什么?

结论就是电路的频率响应,也就是电路的输出与输入的衰减值随输入频率的变化关系。也可以用电路的通频带来表示。

研究一阶电路零状态、零输入响应和全相应的的变化规律和特点,学习用示波器测。

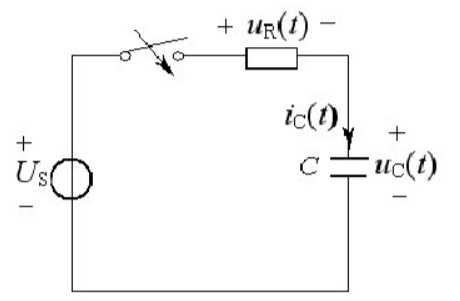

RC一阶零输入响应分析:

结论:

1、电容电压与电流是随时间按同一指数规律性衰减的函数。

2、响应与初始值成正比,衰减快慢与RC乘积有关。

3、电容不断释放能量,被除数电阻吸收,直到消耗完毕。

在RC一阶电路中,当R、C的大小变化时,对电路的响应有何影响?

时间常数:τ=RC

显然当RC中的一个不变时,另一个增大,时间常数增大,放电或是充电慢。

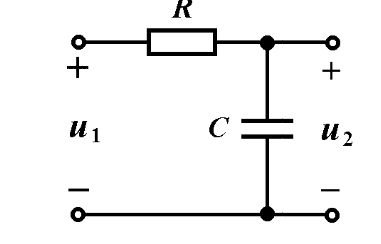

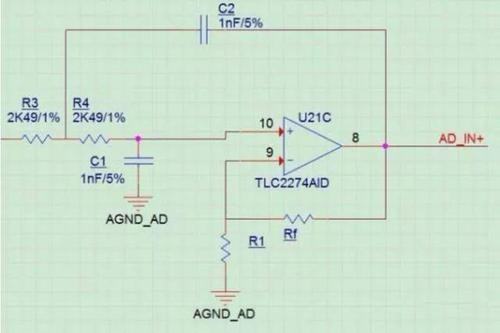

一次RC电路由一个电阻器和一个电容器组成。按电阻电容排布,可分为RC串联电路和RC并联电路;单纯RC并联不能谐振,因为电阻不储能,LC并联可以谐振。

RC电路广泛应用于模拟电路、脉冲数字电路中,RC并联电路如果串联在电路中有衰减低频信号的作用,如果并联在电路中有衰减高频信号的作用,也就是滤波的作用。

扩展资料

根据电路中外加激励的情况,将电路暂态过程中的响应分三种;

1.:零状态响应:换路后电路中的储能元件无初始储能,仅由激励电源维持的响应。

2:零输入响应:换路后电路中无独立电源,仅由储能元件初始储能维持的响应。

3:全响应:换路后,电路中既存在独立的激励电源,储能元件又有初始储能,它们共同维持的响应。

大学电路实验RC一阶电路的响应的问题 急!!!!!!!!!!!!!!

1 不能,正常时电感稳定了电压也就消失了 2有啊 有公式,有两个时间常数 3没有影响

在RC一阶电路中,当R、C的大小变化时,对电路的响应有何影响?

时间常数T=RC,若RC的大小变化时,会影响T的大小,叫会使此电路的充放电时间发生变化,T变小,电路充放电变快;反之则变慢。

扩展资料:

电路模型是实际电路抽象而成,它近似地反映实际电路的电气特性。电路模型由一些理想电路元件用理想导线连接而成。用不同特性的电路元件按照不同的方式连接就构成不同特性的电路。

电路模型近似地描述实际电路的电气特性。根据实际电路的不同工作条件以及对模型精确度的不同要求,应当用不同的电路模型模拟同一实际电路。

这种抽象的电路模型中的元件均为理想元件。

基尔霍夫电路定律是集总电路的基本定律,它包括电流定律和电压定律.

基尔霍夫电流定律(KCL)指出:在集总电路中,任何时刻,对任一节点,所有流出节点的支路电流的代数和恒等于零.

代数和是根据流入还是流出节点判断的.流出为+,流入为-.对节点,I1+I2+...+In=0。

参考资料来源:百度百科-电路



一阶电路过渡过程的研究

二阶电路中,过渡过程的性质取决于电路元件的参数:当R>时,电路“过阻尼”; 当R<时,电路“欠阻尼”;当R=时,电路“临界阻尼”;当R=0时,电路发生“等幅振荡”。
