后台监控反应的电流信号很小，操作时很难判断故障，35kv变400v系统是如何做到的？

求教：35KV直接变到400V和由35KV变到10KV，再有10KV变到400V，两种方案哪一种更合

这个问题要看供电范围有多大，因为各档电压等级的供电半径不同，其问题是设备费用多少和安全可靠性大小的事：用35KV供电时，35KV变压器肯定需要35KV开关柜，变压器台数多开关柜台数也多了，如果用10KV一档转一下，10KV开关柜肯定比35KV的安全可靠且费用低。单台变压器容量太大时，低压侧的短路电流也大了，低压系统的断路器极限分断能力的要求也高了，那么费用也增加了。一般400V系统的变压器单台容量不要超1600KVA。如果碰到不上不下的情况，供电容量需要2500KVA以内，且大于1600KVA，这也没办法，就用一台2500KVA 35/0.4KV变压器算了，没必要转10KV了。

什么是变电站微机监控系统的操作监控

1、变电站微机监控系统概念 变配电所是电力系统组成的一个重要环节，是电力网中线路的重要连接部分，其作用是变换电压、汇集和分配电能。变配电所能否正常运行关系到电力系统的稳定和安全，因此对变电所进行监控和保护具有十分重要的意义。 变电所计算机监控技术是利用现代自动化技术、电子技术、通信技术、计算机及网络技术与电力设备相结合，将配电网在正常及事故情况下的监测、控制、计量和供电部门的工作管理有机地融合在一起。完成调度端遥测、遥信、遥控、遥调四遥功能。改进供电质量，力求供电最为安全、可靠、方便、灵活，经济，变配电管理更为有效，从而改善供电质量，提高服务水平，减少运行费用。 近年来，变电所计算机监控技术

35kV变电站是小电流接地系统吗

1、35KV是中性点不接地系统。也有个别35KV系统中，为了提高保护灵敏度，将中性点通过高电阻接地。但不论是不接地系统，经消弧线圈或高电阻接地都是小电流接地系统。

2、变电站，改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，小的称为变电所。变电站大于变电所。变电所：一般是电压等级在110KV以下的降压变电站；变电站：包括各种电压等级的“升压、降压”变电站。

小接地电流系统的原因分析

在实际运行中，常会监视到母线电压不平衡的现象，引起母线电压不平衡的原因很多，处理的办法因故障而异。

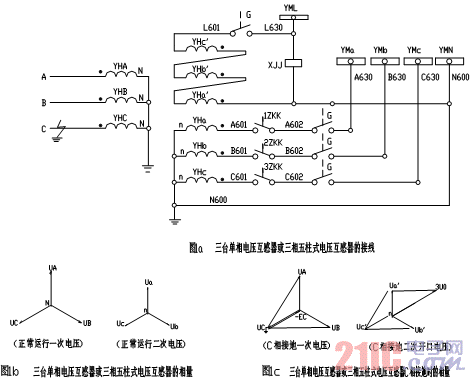

(1)母线电压互感器一相二次熔丝熔断。现象为中央信号警铃响，电压互感器一相电压为零，另外两相电压正常。如10kV母线三相电压为0kV，6.1kV，6.1kV。处理对策：退出低压等与该互感器有关的保护，更换二次熔丝。
(2)母线电压互感器一相一次熔丝熔断。从电压表反应出一相电压大幅度降低，其他两相电压有不同程度的降低。我局青海湖变母线电压为6.7kV，5.2kV，2.5kV，退出电压互感器检查发现C相一次熔丝熔断，更换之后，投入运行，电压恢复正常。
(3)出线回路发生接地，这是电网常见的不正常运行状态。发生接地时，故障相对地电压降低，金属性的完全接地时降为0kV，非故障相对地电压升高，金属性的完全接地时升为线电压。有的变电所有&小电流接地选检装置&，根据接地时产生零序电流，能判断出接地的线路。若变电所内无此装置，则通过运行人员的操作选出接地线路之后，通过及时调度通知线路维护人员去处理。因为接地时常引起母线避雷器爆炸、电压互感器发热喷油、高温的电弧容易损坏设备，引起线路另一点接地，造成两相短路，尤其是间歇性的接地还能引起网络电压不应有的升高。
①要根据运行经验及选检原则，先拉无电源、分支最多、线路最长、负荷最轻和无重要用户的线路，后拉分支较少、线路最短、负荷较重和重要用户的线路。
②熟练掌握运行方式。如某一变电所，正常方式下两台主变并列运行，接地时，通常断开分段断路器来缩小查找接地的范围。有一次，一台主变，发生接地，运行人员误拉分段断路器，造成了一段母线失压的误操作。操作前要充分考虑功率平衡、保护配合、消弧线圈的调整、电压是否合格等问题。
③将变电所内的出线断路器逐一拉合之后，接地仍未选出。可能因为变电所内的母线及母线所属设备接地或两回出线同一相接地。
④选检有电源的线路，先将小水电解列，以免发生撞车事故。
⑤某一回路跳闸，同时出现母线接地。试送该回路通常不成功。其原因为：若一回线路发生A相接地，B、C两相对地电压升高，常引起另一回路绝缘薄弱处发生B相或C相击穿，形成两相接地短路。因电流互感器接法为不完全星形，有2/3的机会只切除一条线路。这时候，要比较两回线路负荷大小及性质，送出一回线路。若线路瞬间接地，试送成功，不存在选回路的问题。
⑥选出接地线路后，应及时通知配电人员尽快处理，变电值班员要加强对所内设备的巡视工作。
(4)出线回路缺相运行，这对农网变电所母线电压影响较大。35kV变电所负荷小，配网线路长，一回路分支的一相跌落熔断器熔断，若该分支负荷较大，故障相甩负荷电压升高，非故障相电压有一定的降低。若分支负荷小，线路呈容性，或为小电源上网专线，故障相失去电容或电源，从而电压降低，非故障相电压较故障相电压高，这在一定程度上影响母线电压的平衡度。选出该回路后通知配电人员处理。
(5)多数35kV的农网变电所进出线及主变高压侧用跌落熔断器代替断路器，发生跌落熔断器一相熔断或线路断线，该农网变电所母线电压不平衡。缺相运行的变压器有异常响声，故障相电流为0。运行人员应及时更换熔断件，若线路断线，将该变电所全所停电，通知有关人员巡线、处理。
(6)线路参数不平衡、三相负荷的不对称也会影响母线电压的平衡。我局共和变电所35kV母线三相电压分别为21kV，18kV，21kV，春季检修，将长199km的共-塘-兴-曲-赛线退出运行后，三相电压均为21kV，主要是线路换位不完善、线路参数不平衡引起的。

35KV变电站里零序电压定值是多少?零序电压跟运行方式有关系？

正常运行时零压接近零而不等于零，系统发生故障三项电压不对称的时候才会出现零压。

必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。

当中性点直接接地系统（又称大电流接地系统）中发生接地短路时，将出现很大的零序电流。还有在中性点不直接接地系统（经高阻抗接地系统或经消弧线圈接地系统）中当发生单相接地时，也会产生零序电压。

扩展资料：

建筑物底层的附属10 kV变电站不需分室，变压器及高低压开关柜可同层同室布置，仅需保持特定间距，具有专有建筑物的35 kV独立变电站应按照功能分层分室布置。

分室布置变电站应合理布置站内各功能室的位置，高压配电室与高压电容器室相邻，低压配电室与变压器室相邻，低压配电室应便于出线，控制室位置应便于运行人员的工作与管理。

当中性点直接接地系统（又称大接地电流系统）中发生接地短路时，将出现很大的零序电压和电流。还有在中性点不直接接地系统中当发生单相接地时，也会产生零序电压。

零序电源在故障点，故障点的零序电压最高，系统中距离故障点越远处的零序电压就越低，取决于测量点到大地间阻抗的大小。

参考资料来源：百度百科--变电站

参考资料来源：百度百科--零序电压
