导向键用什么螺钉

电脑 2023-05-21

平键 导向键滑键区别

平键导向键、滑键区别为:固定不同、移动不同、用途不同。

一、固定不同

1、导向平键:导向平键键用螺钉固定在轴上,键与毂槽为动配合,轴上零件能做轴向移动。

2、滑键:滑键固定在轮毂上,工作时与轮毂一起沿轴上的键槽移动。

二、移动不同

1、导向平键:导向平键靠键和键槽侧面的挤压来传递扭矩做轴向移动。

2、滑键:滑键靠轴上零件带键做轴向移动。

三、用途不同

1、导向平键:导向平键用于轴上零件轴向移动量不大的场合。

2、滑键:滑键用于轴上零件轴向移动量较大的场合。

平键与键槽的配合一般采用什么配合?

键与键槽的配合均采用基轴制,通过改变键槽的公差带来实现不同的配合性质要求。

国家标准GB/T1095—2003《平键键槽的剖面尺寸》对轴槽宽规定了三种公差带,代号分别为H9、N9、P9;对毂槽宽也规定了三种公差带,代号为D10、JS9、P9。分别构成较松联接、正常联接和紧密联接三组不同的配合,以满足不同的使用要求。

基轴制特点

基轴制是基本偏差为一定的轴的公差带,与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制配合的轴称为基准轴,基准轴的上偏差为零。

用代号h表示,它有双重含义,即既是轴的基本偏差代号,又表示是基轴制的基准轴。基轴制的特点是任何尺寸段和任何公差等级的基准轴的上偏差皆为零,由改变孔的基本偏差以获得不同的配合。对于不加工外径的轴零件,以及无阶台的轴零件等情况。

扩展资料

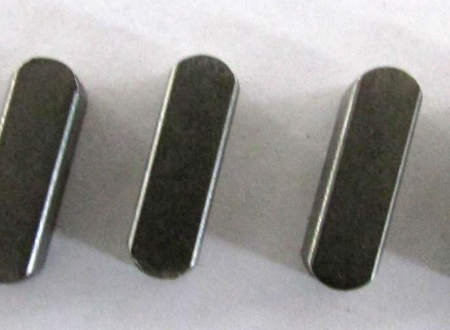

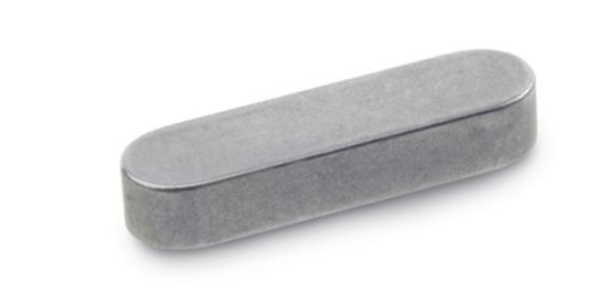

平键靠侧面传递转矩,对中性良好,装拆方便,不能实现轴上零件的轴向固定。

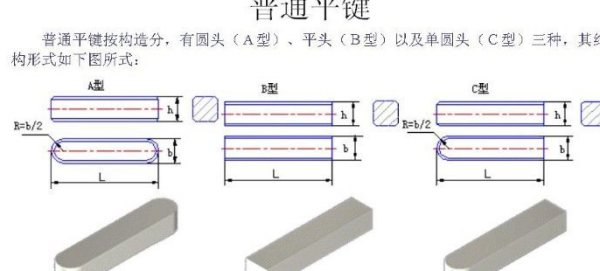

普通平键:A型B型C型。

A型用于端铣刀加工的轴槽,键在槽中轴向固定良好,但槽在轴上引起的应力集中较大。B型用于盘铣刀加工的轴槽,轴的应力集中较小;C型用于轴端。应用最广,也适用于高速、高精或承受变载、冲击的场合,如在轴上固定齿轮,链轮等回转零件。

导向平键:键用螺钉固定在轴上,键与毂槽为动配合,轴上零件能做轴向移动,为了起键方便,开有起键螺孔。用轴上零件轴向移动量不大的场合,如变速箱中的滑移齿轮。

滑键:键固定在轮轴上,轴上零件能带键做轴向移动。用于轴上零件轴向移动量较大的场合。



参考资料来源:百度百科-基轴制

键联接的功用是什么?分为哪几类?

键联接起周向固定零件的作用以传递旋转运动和扭矩

分为松键联接、紧键联接和花键联接。

平键联接、半圆键联接属于松键联接,楔键联接、切向键联接属于紧键联接。

1、平键联接

平键联接分为普通平键联接(用于静联接—即轴与轮毂间无相对轴向移动)、薄型平键联接(用于薄壁结构、空心轴等径向尺寸受限制的联接)导向滑键联接(用于动联接,即轴与轮毂之间有相对轴向移动的联接)。

2、半圆键联接

与平键类似,但它能绕其几何中心摆动,以适应带毂零件上键槽的斜度。

3、楔键联接

楔键的上下表面是工作面,键的上表面和轮毂键槽底面均具有 1:100 的斜度。装配后,键楔紧于轴槽和毂槽之间。工作时,靠键、轴、毂之间的摩擦力及键受到的偏压来传递转矩,同时能承受单方向的轴向载荷。

4、切向键联接

切向键由两个斜度为 1:100 的普通楔键组成。装配时两个楔键分别从轮毂一端打入,使其两个斜面相对,共同楔紧在轴与轮毂的键槽内。其上、下两面(窄面)为工作面,其中一个工作面在通过轴心线的平面内,

工作时工作面上的挤压力沿轴的切线作用。因此,切向键联接的工作原理是靠工作面的挤压来传递转矩。一个切向键只能传递单向转矩,若要传递双向转矩,必须用两个切向键,并错开 120度-135度 反向安装。

切向键联接主要用于轴径大于 100mm 、对中性要求不高且载荷较大的重型机械中。

5、花键联接

花键连接是由轴和轮毂孔上的多个键齿和键槽组成。键齿侧面是工作面,靠键齿侧面的挤压来传递转矩。花键连接具有较高的承载能力,定心精度高,导向性能好,可实现静连接或动连接。因此,在飞机、汽车、

拖拉机、机床和农业机械中得到广泛的应用。

在同一轴段上,若采用两个平键时,一般设在什么位置?

假如是一个齿轮需要两个平键,轴上键槽180°分布;假如是一个轴上有两个齿轮(需要键槽),两个键槽在同一位置方向上。

平键靠侧面传递转矩,对中性良好,装拆方便,不能实现轴上零件的轴向固定。

普通平键:A型B型C型。

A型用于端铣刀加工的轴槽,键在槽中轴向固定良好,但槽在轴上引起的应力集中较大。B型用于盘铣刀加工的轴槽,轴的应力集中较小;C型用于轴端。应用最广,也适用于高速、高精或承受变载、冲击的场合,如在轴上固定齿轮,链轮等回转零件。

导向平键:键用螺钉固定在轴上,键与毂槽为动配合,轴上零件能做轴向移动,为了起键方便,开有起键螺孔。用轴上零件轴向移动量不大的场合,如变速箱中的滑移齿轮。

扩展资料

普通平键、半圆键、钩头楔键的用途功能:

1、普通平键用途最光,因为其结构简单,拆装方便,对中性好,适合高速、承受变载、冲击的场合。

2、半圆键形似半圆,可以在键槽中摆动,以适应轮毂键槽底面形状,常用于锥形轴端的联接,且联接工作负荷不大的场合。如一个带锥度的轴头,通过半圆键的联接带动普通A型皮带轮转动。

3、钩头楔键主要用为紧键联接。在装配后,因斜度影响,使轴与轴上的零件产生偏斜和偏心,所以不适合要求精度高的联接。

参考资料

平键_百度百科

平键和键槽采用什么配合?

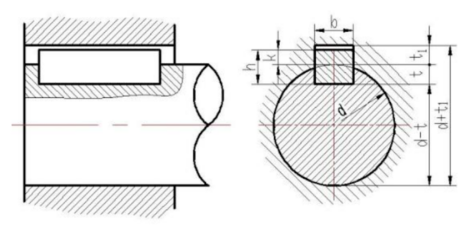

平键靠侧面传递转矩,对中性良好,装拆方便,不能实现轴上零件的轴向固定。 普通平键:A型B型C型。 A型用于端铣刀加工的轴槽,键在槽中轴向固定良好,但槽在轴上引起的应力集中较大。B型用于盘铣刀加工的轴槽,轴的应力集中较小;C型用于轴端。应用最广,也适用于高速、高精或承受变载、冲击的场合,如在轴上固定齿轮,链轮等回转零件。 导向平键:键用螺钉固定在轴上,键与毂槽为动配合,轴上零件能做轴向移动,为了起键方便,开有起键螺孔。用轴上零件轴向移动量不大的场合,如变速箱中的滑移齿轮。 滑键:键固定在轮轴上,轴上零件能带键做轴向移动。用于轴上零件轴向移动量较大的场合。 1、在工作图中,轴槽槽深用t或(d-t)
