CATIA怎么画透明或是半透明的物体，比如玻璃？

对于任意的实体或者片体零件，都可以添加材料，然后在结构树中找到这个材料，右键选择属性，选择“渲染”的选项卡，“光照”下面第5个就是透明度设置，把滑块往右拖点即可变成透明。知道这个方法之后，就是水泥板材质，也可以做成透明的。如果你希望简单一点的，就在添加材质时选择“水晶”，“玻璃”，甚至“钻石”之类的材质，它们本身具有透明效果，不用你自己调节，但是我个人觉得开始说到的方法让你自己有更大的自由。（参考资料中拙作的车玻璃和头灯罩都是这样做出来的）

catia建模看用了多少个步骤

有20个步骤。

1、新建Part文件，点击进入草绘模块，然后选择YZ平面，建立草绘。
2、退出草绘后，点击拉伸图标进入拉伸窗口。
3、选择如下左图的平面，建立如下右图草绘：底部直线和左边楞线对齐约束。
4、退出草绘，点击进入剖切窗口。
5、将剖切特征镜像，步骤如下：
1）保持剖切特征在选中状态
2）在工具条中选择镜像工具，打开窗口，在Mirroringelement框中选择ZX平面：
3）完成后得到图形：
6、选择平面，建立草绘：注意，圆心与下边相合约束。
7、退出草绘，做剖切特征：
8、同第5步，做镜像，得到图形：
9、做圆角，步骤如下：
1）可以先复选要圆角的楞线，然后再点选圆角图标，也可以先选图标，再逐个点选楞线，看自己的习惯。这里我先选楞线，先按下Ctrl不放开，然后逐个选择要圆角的楞线如下：(看不到的线可以用鼠标同时按住中键+右键旋转图形）
2）点选，打开窗口，半径设置为30mm
3）确定后，得到图形：
4）同时按住Ctrl，点选楞线：
5）再次点击圆角工具，设置半径为15mm
我们在点选边线时，只需选相切的连接的楞线的一段，圆角即可以将整段执行圆角。（倒圆角的此属性以后经常用得到，而且先后顺序很重要）
6）得到图形。
10、进入草图模块，选yz平面，创建草图：（中心线和垂直坐标线对齐约束）
11、选择剖切工具，做剖切：
12、选择平面，做如图草绘，中心线和垂直坐标线对齐。
13、做下拉伸。
14、点击导角。
15、得到图形。
16、点击孔工具，点击平面，孔点在圆面上，系统会自动同心。
17、做孔，注意几个选项：Extension(延伸方式）直径等。
18、选择ZX平面，创建草绘：（圆心和下面圆心垂直相合，可以先做一个垂直参考线，然后圆心和此参考线相合，方法：用投影3D功能，将圆柱的圆心投影出来，并变成参考线，我下图是投影出两个边线，然后制作中心线，都可以）
19、做剖切，点more打开第二方向，因为草绘是在模型中间面绘制，所以向两边相切到最后（uptolast)。

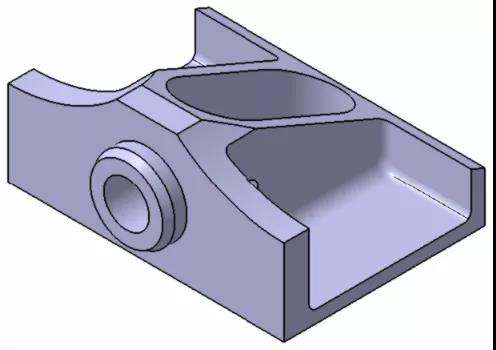

20、得到最终图形。

catia装配技巧

CATIA装配的技巧讨论 1.装配零件过多时，一定要在选项中将cgr功能开启。*.cgr是可视化文件，是用在复杂的大型的装配中，主要目的是为了减少数据量。他显示的只是零件的外表，而不调入几何元素，所以这能对其装配结构进行编辑，而对几何元素是无法编辑的。如需调入，双击即可。 2.在稍大型的装配中，建议不要使用约束装配，可以用快速移动定位，因为很多装关系的是相对不动的，一旦确定，不会在改变。如有必要用约束装配，可以在定位完成后，删掉约束，然后把组件固定在一起。 3.很多人喜欢在part下把零件一个一个画好后，再在装配模块中一个一个装入，然后再约束定位。这种方法其实是不符合设计思想的，有些零件虽然是

catia 约束定位

1、画圆的时候把草图里面的自动约束打开，让圆心点自动捕捉到原点，这样才不会在后面的约束中移动位置。 2、圆位置变化同样是因为画圆的时候没有固定圆心，导致倒角是圆位置的变化。一样是打开自动约束固定圆心就解决了 3、自动约束里面报还水平和垂直的，可以从出现的水平约束图标看出来 catia里面做草图，需要把每个元素都约束（线条都变成绿色），这样的全约束图形才能保证线条的准确。当然一些辅助元素可以不用全约束，视情况而定。但重要轮廓线一定要全约束

CATIA 草图绘制约束时有哪些技巧

CATIA 草图绘制技巧有很多，约束技巧参照第2、3条： 1、catia图移动没了，移动、放大、缩小都不出现：方法是点：“视图”-“适合全部”，这点和Auto CAD类似。 2、零件设计的草图设计中没有专门对象捕捉功能，可以用约束工具条和鼠标贴近对象据颜色变化来选择。catia选择对象是通过鼠标靠近根据颜色变化来选择对象的。 3、激活约束创建开关方法：a、利用“草图工具条”如下图。b、“工具”-“选项”-“机械设计”-“草图绘制器”选中“约束”里的两个选项（所有设置都可以通过“工具”-“选项”）。 4、修剪圆与直线相切的直线（将切点一边部分修剪掉）：a、点“修剪”图标，按ctrl键选中想修剪
