直接看图，cad中打印出来后要跟电脑上图标注的尺寸一样，要怎么弄？求告知

电脑 2023-07-03

CAD里怎么才能打印出和所绘的图的尺寸实际相同？

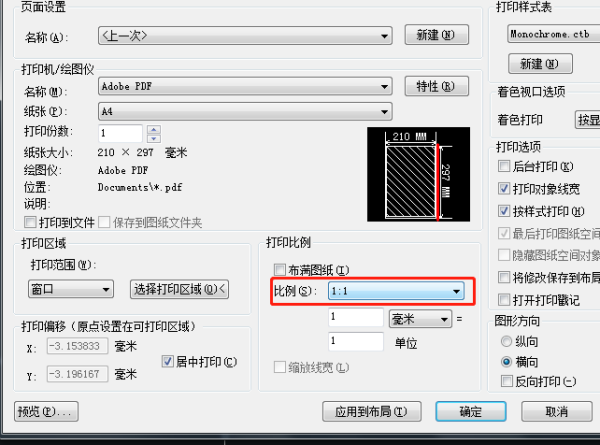

在CAD里打印时选打印比例为1:1，才能打印出和所绘的图的尺寸实际相同。前提是你的打印机支持足够大的图幅。

CAD图纸尺寸要怎么改成和实际尺寸一样

1、打开一个CAD的建筑文件，用尺寸标注验证一下里面的尺寸是不是1:1,标注后发现不是和实际一样的尺寸，如图蓝色的尺寸就是后面标注的。

2、在上面的菜单栏点击格式，在下拉框里选择标注样式，弹出标注样式管理器。

3、点击右侧的修改，这里就可以对图纸里面的内容进行适当的修改，如修改单位，公差，换算单位等。

4、默认主单位的标签，在中间可以看到有个比例因子，原来图纸不是1:1,是因为比例因子里输入了0.001，图纸的尺寸要1:1只需把这个值改成1就可以了。

5、然后点下方的确定，又回到标注样式管理器的对话框。点右侧的置为当前再关闭对话框，这样刚才修改的比例就生效了。

6、用标注尺寸再次验证刚才的图纸时，这时可以看到图纸的尺寸和实际尺寸是一样了。完成效果图。

CAD图纸如何调整到跟标注一样的尺寸

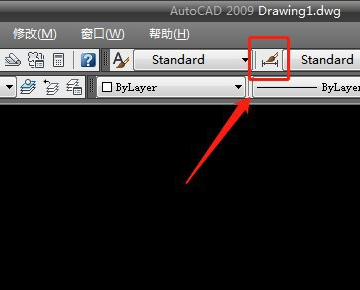

1、首先打开CAD，绘制一个矩形，然后标注一下尺寸，点击尺寸样式，图标位置如图所示，如果此项功能没有在界面上可以在格式下拉菜单中找到标注样式。

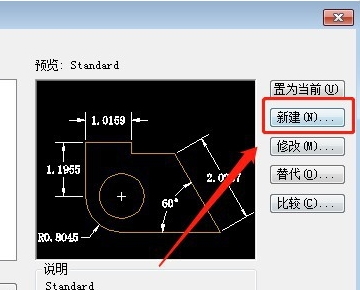

2、点击新建一个标注样式，完成命名，然后点击继续。

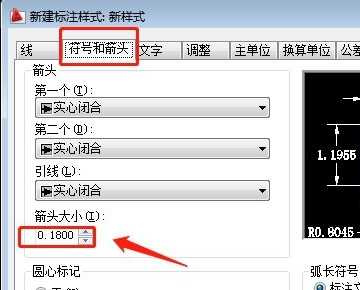

3、然后对符号和箭头这一栏进行调整，这里主要是需要修改箭头的大小，数值的话建议查一下国标。

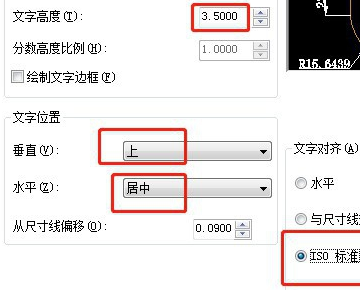

4、然后修改文字的这一栏，文字需要设置的参数有文字的高度，放置的位置，以及勾上ISO，旁边的窗口可以预览效果。

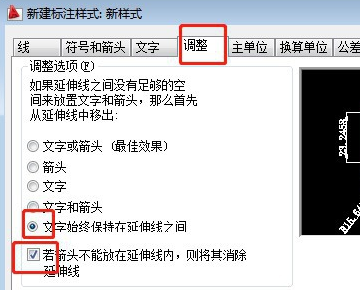

5、接着是调整这一栏，建议勾选上图示中的选项。

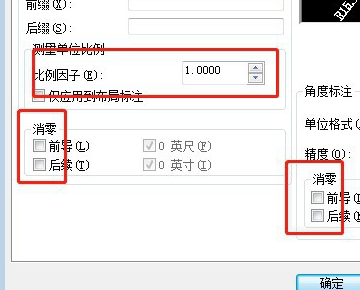

6、接着是主单位这一栏，这一栏主要是数字的精度和比例大小是重点设置对象，根据情况你可选择消零的情况。

CAD里怎么才能打印出和所绘的图的尺寸实际相同

以A4纸为例，A4纸大概为210*297，就是在这个尺寸以下的选区，都会正比例打印。我说的是选区，就是打印时窗口的大小。可以画一个200*290的框，把图纸复制到框内，打印时选取选你画的框，就可以打印出正比例图纸。如果不想要框，就选取框内部，关闭对象捕捉。打印时注意纸张放平整，对齐。希望对你有所帮助。

如何使多张CAD图纸打印出来比例一致，就是看起来图纸的标注大小一样

我们习惯画图和出图均在模型里做，而且，采用同样比例图框（比如1:100）的许多图都排列放在同一个CAD图文件里，然后一起出图，就可以保证比例一致（只要出图的纸的尺寸与所用图幅对应一致，就与图幅是A0~A4的哪种无关）（我们不太用布局）。若采用大打印机，比如600系列的，其圈筒纸的幅面宽约有880mm，即比A1(841*594)略宽，我们一般将打印出图图纸范围定义为860*L，此L可以定义得很长，而CAD图面里将各种规格的图纸均移动排列在此范围内，各图间留有裁剪间隔，然后打印出图时的打印窗口就选定为前讲的860*L，就可以一次将这些排列好的图一起连续打印出来，但出来的图需要裁剪一下。若你打印
