虹润OHR-D4智能电量变送器允许输入最大值是多少，如果超出范围怎么测量？

电脑 2023-07-18

NHR-3100单相电量表允许输入最大值是多少，如果超出范围怎么测量？

3100单相电量表只能接收最大5A电流和500V电压的信号，如果超过了此电流、电压范围，则需要使用电流、电压互感器将信号降到5A和500V以下才可接入仪表，并在仪表上设置电流以及电压倍率。

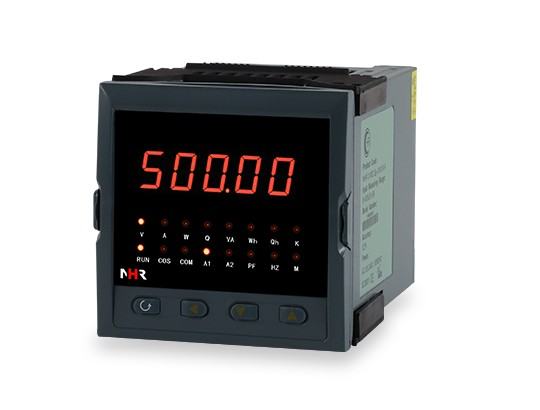

NHR-3100单相电量表

电量变送器NHR/OHR有哪些产品？

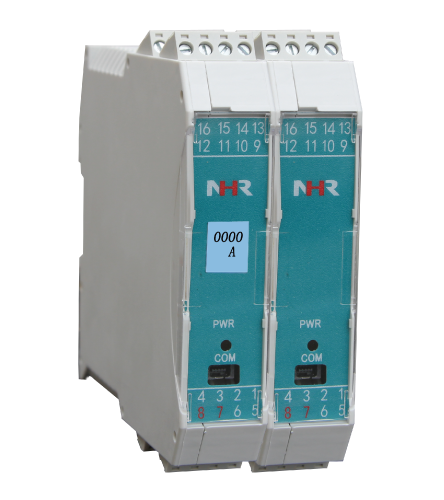

NHR-D4/OHR-D4系列智能电量变送器

产品是一款高性价比的智能电参数变送器，它能替代过去传统的电流、电压、功率、功率因数、电量等一系列变送器，降低系统成本，方便现场布线并提高系统的可靠性。产品采用大规模集成电路，以低功耗的微处理器为核心，配有段码LCD显示器、感应按键及USB接口，应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、相位值、频率、有功电能、无功电能及视在功率进行实时测量与显示，可用配套的上位机软件进行参数修改，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。

产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。

功能特性：

1，单通道。

2，交流电压、电流、功率因素、无功功率、单相功率、三相平衡功率输入。

3，模拟量、RS485、RS232信号输出。

4，输入—电源、输出—电源磁隔离；输入—输出光电隔离。

5，传输精度(20℃)：0.3%FS。

6，可通过PCA手持式中文编程器进行输输出类型与输出量程等参数的修改和查看。

7，模块化设计，体积小，功耗低。

8，插拔式端子，便于安装、维护。

9，标准的35mmDIN导轨卡式安装。

NHR-D4系列智能电量变送器

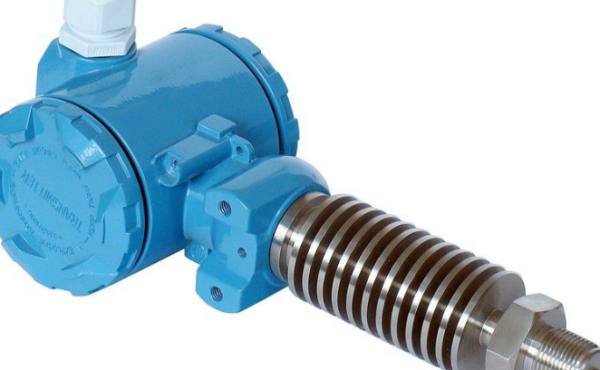

压力变送器量程与工作压力最大值的关系

量程是指变送器能够正确测量的范围。对于同一台变送器来说，量程可以在大约8~12倍的范围内调整。工作压力最大值是指变送器能够长时间承受的最大压力。例如：对于一台最大量程为10MPa，最大工作压力10MPa的变送器来说。量程可以在1MPa到10MPa之间调整，但测量范围的上限不能超过最大工作压力10MPa。可以是0-10MPa（量程10MPa），也可以是9-10MPa（量程1MPa）。但是如果调成1-11MPa，这时虽然量程仍在允许范围，但测量上限却超出最大工作压力，所以是不允许的。
