倍压升压电路怎么样做到可以稳定输出在515伏

电脑 2023-08-02

倍压电路为什么能升压上去?

  "倍压电路为什么能升压上去"的原理如下:

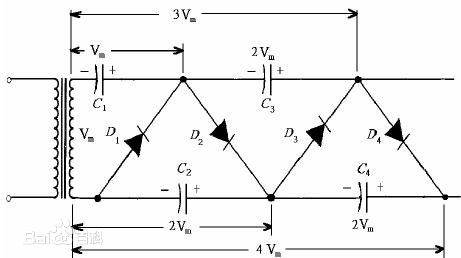

  1、倍压整流电路图:

  2、工作原理:按上图图示,

  负半周时,D1导通,其他二极管皆截止,电容器C1充电到Vm;

  正半周时,D2导通,其他二极管皆截止,电容器C1的Vm加电源的Vm使电容器C2充电到2Vm;

  负半周时,D3导通,其他二极管皆截止,同上电容器C3充电到2Vm;

  正半周时,D4导通,其他二极管皆截止,电容器C4充电到2Vm,由此可见,用4个二极管及电容,电压已经升为4倍输入电压,此即为倍压升压原理。

倍压整流电路原理

倍压整流是利用二极管的整流和导引作用,将电压分别贮存到各自的电容上,然后把它们按极性相加的原理串接起来,输出高于输入电压的高压来。图2是一个2倍压整流电路。

右图中R1、R2为限流电阻,RL为负载的折算值。首先在第一半周E2经V1对C1充电至E2的峰值E2m,第二半周C1上的电压和电源电压相加经V2对C2充电至2E2m。当然开始几个周期电容上的电压并不能真正充到这样高,但经过几个周期以后,C2上的电压渐渐能稳定在2E2m左右,这就是2倍压整流的原理。

如何将1.5V直流电升压到50V左右,如何将家用电流升压到5000V?

将1.5V直流电升压到50V左右可以采用升压型DC/DC转换器; 将家用电压升压到5000V可以采用升压变压器。

如何能够制作出一个12V变压为五万伏高压的升压器?

可以这样来做:一个12伏输入,200伏-220伏输出的40千赫的逆变器,输入到一个200伏升压2000伏的高频变压器,经过一个25倍压的整流器可以输出50000伏直流电,一个毫安50瓦。

想把1.5v直流电升压到15v有哪些办法?

用开关稳压器NCP1406搭成升压电源电路可以实现1.5V升15V。 NCP1406的最低输入电压是1.2V,输出电压范围是1.5V~25V(可调),最大输出电流25mA。 用逆变电路直流变交流后用变压器升压再整流滤波稳压也可以得到15V,但是由于1.5V的输入电压实在太低,转换效率不会很高。达到1A的电流很难,因为逆变电路还要损失至少零点几伏的电压,剩下来的交流电压峰值最多也只有1V左右,加上升压后整流环节、稳压环节都有电压损失,1.5V电源至少要有15A~20A以上的输出能力才行。 被采纳的那个所谓“答案”是根本不可行的。 倍压整流只能用于输入电压相对高些的场合,因为每一次倍压环节都要损失
