MC3487P的引脚代表什么?怎么测试功能呀?

电脑 2023-08-17

mc3486和3487 管脚名称和功能?

mc3486具有三态输出的四路差动线路接收器 mc3487四路差动线路驱动器

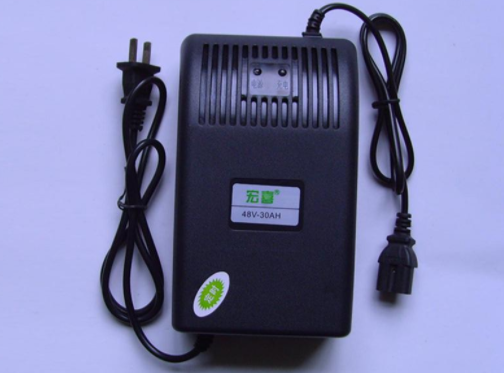

求助,TL3845P各引脚定义及应用。电动车充电器的。

7脚输入(12v~17v)6脚输出到mos,8脚5v基准电压,5脚接地,4脚定时,3脚电流检测,2脚电压检测,1脚内部误差方大器输出。

3842和3844的7脚供电电压10.8到16.5v之间;3843和38457脚供电8.5到10v比较精准,其他脚位功能参数同样。

工作原理

220v交流电经T0双向滤波抑制干扰,D1整流为脉动直流,再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。

其5脚为电源负极,7脚为电源正极,6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制,调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

mc14070bcp引脚功能

MC14174BCP是六个相同的D 型触发器组成,具有相互独立的数据输入端,公共的CLOCK 和/CLEAR 输入端,在时钟上升沿数据传送到Q 输出端。可用cd40174B、cd40175B、TC40174C代换CD40174B引脚功能:3 4 6 11 13 14 数据输入端 2 5 7 10 12 15 数据输入端 1 消除端 9 时钟输入端 16 电源正 8 接地

MCS-51单片机P3口各引脚的第二功能是什么?

P3.0RXD(串行口输入)

P3.1TXD(串行口输出)

P3.2INT0(外部中断0输入)

P3.3INT1(外部中断1输入)

P3.4T0(定时\计数器0的外部输入)

P3.5T1(定时\计数器1的外部输入)

P3.6WR(片外数据存储器写选通)

P3.7RD(片外数据存储器读选通)

扩展资料:

每个端口都具有输入/输出功能,可作为通用i/o口使用。作输出时数据可以锁存,作输入时数据可以缓冲。4个端口的每一位都可独立使用。

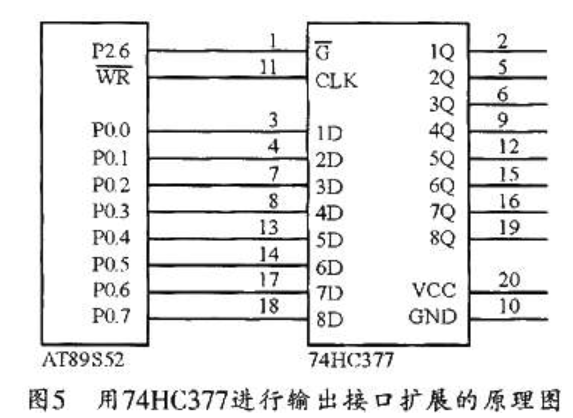

p0口和p2口可用于与外部存储器的连接。这时,p0作为数据/地址分时复用端口,p0口先输出外部存储器的低8位地址,并在外部锁存,而后再输出读入数据。在16位寻址时,p2口输出外部存储器的高8位地址。当p0口和p2口用作数据/地址总线时,它们不能再作为通用i/o口。

p3口除作为通用i/o口外,还有第二种功能。

集成块Mc14066BCp的引脚功能

MC14066是四模拟开关集成电路,P就代表双列直插DIP-14封装,是4组独立的多路选择芯片,功能简单,只需在CONTROL置“1”,该组的输入(IN)和输出(OUT)便可接通。

在集成电路的引脚排列图中,可以看到它的各个引脚编号,如1,2,3脚等。在检修、更换集成电路过程中,往往需要在集成电路实物上找到相应的引脚。

圆形结构的集成电路和金属壳封装的半导体三极管差不多,只不过体积大、电极引脚多。这种集成电路引脚排列方式为:从识别标记开始,沿顺时针方向依次为l、2、3。

单列直插型集成电路的识别标记,有的用倒角,有的用凹坑。这类集成电路引脚的排列方式也是从标记开始,从左向右依次为1、2、3。

扁平型封装的集成电路多为双列型,这种集成电路为了识别管脚,一般在端面一侧有一个类似引脚的小金属片,或者在封装表面上有一色标或凹口作为标记。其引脚排列方式是:从标记开始,沿逆时针方向依次为1、2、3。

但应注意,有少量的扁平封装集成电路的引脚是顺时针排列的。双列直插式集成电路的识别标记多为半圆形凹口,有的用金属封装标记或凹坑标记。这类集成电路引脚排列方式也是从标记开始,沿逆时针方向依次为1、2、3。

例如,在一个20个引脚的集成电路中,要找到3脚。由于集成电路的型号很多,不可能根据型号去记忆相应各引脚的位置,只能借助于集成电路的引脚分布规律,来识别形形色色集成电路的引脚号。

每一个集成电路的引脚都是确定的,这些引脚的序号与集成电路电路图中的编号是一一对应的。识别集成电路的引脚号对分析集成电路的工作原理和检修集成电路故障都有重要意义。

扩展资料:

引脚是指从集成电路(芯片)内部电路引出与外围电路的接线,引脚构成了这块芯片的接口。按照功能,AT89S52的引脚可分为主电源、外接晶振或振荡器、多功能I/O口,以及控制、选通和复位四类。

脚是一个多功能引脚,各种制式下的第二伴音中频信号可以用不平衡的方式从该脚进入内部的调频解调电路解调,同时它还是块内AV\TV转换和PAL、NTSC、SECAM彩色制式转换的控制引脚,输入阻抗大约3.4K。

脚是识别输出脚,它以○C门方式输出图像识别信号,当TV方式已经接收到图像电视信号时,该脚对外呈现高阻抗,通过外接上拉电阻就能够得到高电平信号;当没有接收到信号时,该脚呈现低阻抗,输出低电平。

参考资料:百度百科-引脚
