物联网硬件都包括哪些物联网硬件包括四大模块构成:M2M;两化融合;传感网和RFID, 所需硬件可以从这四个环节分析,比较常见的如传感器、RFID、嵌入式设备以及通信设备等。 M2M是将数
2sd882L是什么芯片
三极管C3205可以用什么型号的三极管的代替
c3205可以用c2655,d400,5609,c2500,c2060替换.一般电子市场都有得买直流电机驱动芯片的选择
一、用的最多的一个H桥驱动芯片:L928N
这个芯片是很简单,很便宜,而且很容易买到,一个芯片里面就集成了2路的H桥电路,还带PWM控制和电流采集。但是它有2个严重的缺点:
1)手册要求电机驱动电压要比控制逻辑电压高2.5V。不适合单电源供电的小车。
2)在H桥电路上的损耗太大了。
二、三极管H桥
最简单实用的电路,我拆了几辆玩具车,用的都是三极管H桥电路。
小功率的采用8550+8050的桥:在5V供电,驱动100mA左右的小电机时,桥上的压降小于0.5V。
电流较大的采用D772+D882的桥:在7.2V供电,200-300mA的电流下,压降不到1V。三、MOS管桥
MOS管效率肯定是最高的。但是存在两个问题:
1)MOS管比较脆弱,使用时候需要非常注意,例如导通切换的时候要仔细研究时序,否则容易造成桥直通,烧毁MOS管;
2)大功率的MOS管门极需要比较高的驱动电压,否则不能正常导通,所以用电池驱动时,还需要加升压电路等。
二极管的概念
二极管又称晶体二极管,简称二极管(diode),在半导体二极管内部有一个PN结两个引线端子,这种电子器件按照外加电压的方向,具备单向电流传导性。 一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。 二极管的定义 二极管是由管芯、管壳和两个电极构成。管芯就是一个PN结,在PN结的两端各引出一个引线,并用塑料、玻璃或金属材料作为封装外壳,就构成了晶体二极管,如下图所示。P区的引出的电极称为正极或阳极,N区的引出的电极称为负极或阴极。 二极管的封装 1、 插件封装和贴片封装 1)插件封装(如下图) DO-41 (如:塑封1N4007/SR240/SR260、玻封1N47系列和NEC B772P 是什么三极管?我有一个12V供电的驱动板,在电源旁有一个NEC B772P,我
这应该是2SB772,一种常用的PNP三极管,通常简写为B772,配对管是2SD882。 7805是芯片不是三极管,二者不可能直接代换。它应该是对电路做改动了。单片机如何驱动多个LED

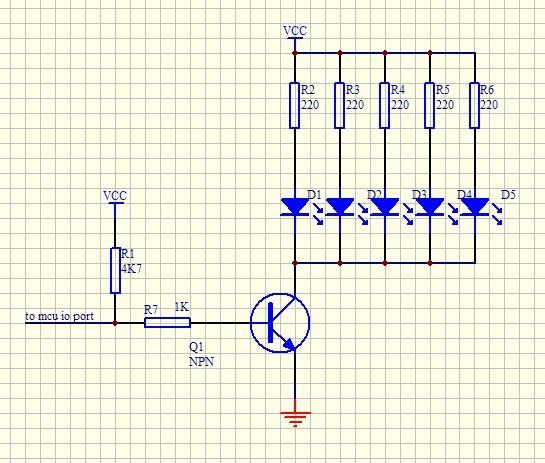

如图电路图,二极管只画出5个。
1、8050三极管不比达林顿管和mos管放大倍数较小,最小的可能只有40倍,以40倍计算,假设你的每个灯的电流为5mA(看你的应用了,如果用来照明不只5mA),12个灯就60mA,那么你基级需要提供的电流就是1.25mA,因为89C54系列单片机IO不带强推输出,电流有限,所以必须接上拉电阻,否则你的灯因为电流不足亮度很暗。
2、led必须加限流电阻,考虑到led的离散性,在电流一样的情况下,即便同种led两端的电压可能会有差异。而led这种元件在电压变化很小的情况下,电流变化很大。如果你直接并联,各个二极管两端的电压一样,很有可能某些led电流会比其它的led大,甚至某个led因电流过大而烧毁。
3、电路图中R1,根据你的电流选择,但是不要太小,R7可以用跳线直接连过去。
