GB/T12716与GB/T197的关系

电脑 2023-08-22

螺纹的国家标准是什么?

中国国家标准螺纹是GB/T 1167-1996《普通螺纹》。该标准规定了螺纹的基本形状、公称尺寸、公称精度等要求,适用于大多数机械设备和工具的螺纹连接。除此之外,世界上还有其他国家或地区的螺纹标准,如ISO(国际标准化组织)标准、DIN(德国标准化学会)标准、ANSI(美国国家标准化学会)标准等。

普通螺纹的牙型角是多少度?

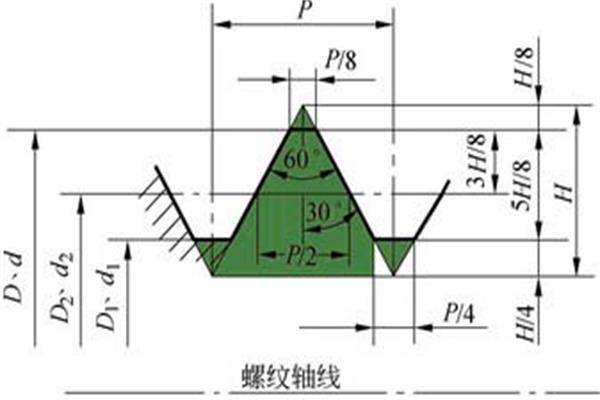

普通螺纹的牙型角是60度。

螺纹牙型主要的牙型有:普通螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹。

前两种螺纹主要用于连接,后三种螺纹主要用于传动。其中除了矩形螺纹之外,其他的螺纹已经标准化了。

扩展资料:

《公制、美制和英制螺纹标准手册》

我国常用螺纹标准一览表

类别 标准名称 标准号 与国际标准的关系

普通螺纹 普通螺纹 基本牙型 GB/T192 —1981 与ISO68等效

普通螺纹 直径与螺距系列 GB/T193 —1981 与ISO261等效

普通螺纹 基本尺寸 GB/T196 —1981 与ISO724等效

普通螺纹 公差与配合 GB/T197 —1981 与ISO965/1等效

普通螺纹 偏差表 GB/T2516 —1981 与ISO965/3等效

商品紧固件的普 JB/T7912 —1999 与ISO262等效

通螺纹选用系列

商品紧固件的中 GB/T9145 —1988 与ISO965/2等效

等精度普通螺纹极限尺寸

光学螺纹 光学仪器 特种细牙螺纹 ZBN30006—1988 -

光学仪器用目镜螺纹 JB/T8204—1995

光学仪器用短牙螺纹 JB/T5450-1991

紧配合螺纹 过渡配合 螺纹 GB/T1167—1996 -

过盈配合 螺纹 GB/T1181—1998

小螺纹 小螺纹牙型 GB/T1505 4.1—1994 与ISO1501等效

小螺纹 直径与螺距系列 GB/T1505 4.2—1994

小螺纹 基本尺寸 GB/T1505 4.3—1994

小螺纹 公差 GB/T15054.4-1994

小螺纹 极限尺寸 GB/T15054.5-1994

MJ螺纹 MJ螺纹基本牙型 GJB/T3.1 —1982 ISO5855

MJ螺纹 螺栓与螺母螺纹的尺寸与公差 GJB/T3.2 —1982

MJ螺纹 管路件螺纹的尺寸与公差 GJB/T3.3 —1985

MJ螺纹 结构件的尺寸与公差 GJB/T3.4 —1985

MJ螺纹 计算公式 GJB/T3.5 —1985

MJ螺纹 首尾 GJB52-1985

梯形螺纹 梯形螺纹 牙型 GB/T5796 .1—1986 与ISO2901等效

梯形螺纹 直径与螺距系列 GB/T5796 .2—1986 与ISO2902等效

梯形螺纹 基本尺寸 GB/T5796 .3—1986 与ISO2904等效

梯形螺纹 公差 GB/T5796 .4—1986 与ISO2903等效

梯形螺纹 极限尺寸 GB/T12359—1990 -

机床梯形 螺纹丝杠、螺母技术条件 JB/T2886—1992

锻钢阀门 用短牙梯形螺纹 JB/TQ374—1985

锯齿形螺纹 锯齿形(3 °、30°)螺纹牙型 GB/T13576.1—1992 -

锯齿形(3 °、30°)螺纹直径与螺距系列 GB/T13576.2—1992

锯齿形(3 °、30°)螺纹基本尺寸 GB/T13576.3—1992

锯齿形(3 °、30°)螺纹公差 GB/T13576.4—1992

水压机45 °锯齿形螺纹牙型与基本尺寸 JB2076—1984

管螺纹 用螺纹密封的管螺纹 GB/T7306 —1987 与ISO7/1等效

非螺纹密封的管螺纹 GB/T7307 —1987 与ISO228/1等效

60°圆锥管螺纹 GB/T12716—1991 -

米制锥螺纹 GB/T1415—1992

管路旋入端用普通螺纹尺寸系列 GB/T1414—1978

气瓶专用螺纹 GB/T8335-1998

通用基准 螺纹术语 GB/T1479 1—1993 与ISO5408等效

参考资料来源:百度百科-螺旋牙型

求国内外螺纹代号对应表格!

类别 标准名称 标准号 与国际标准的关系 普通螺纹 普通螺纹 基本牙型 GB/T192 —1981 与ISO68等效 普通螺纹 直径与螺距系列 GB/T193 —1981 与ISO261等效 普通螺纹 基本尺寸 GB/T196 —1981 与ISO724等效 普通螺纹 公差与配合 GB/T197 —1981 与ISO965/1等效 普通螺纹 偏差表 GB/T2516 —1981 与ISO965/3等效 商品紧固 件的普通螺纹选用系列 JB/T7912 —1999 与ISO262等效 商品紧固 件的中等精度普通螺纹极限尺寸 GB/T9145 —1988 与ISO965/2等效 光学螺纹 光学仪器

螺栓GB/T 197-1981 代表什么意思呀? 谢谢

GB/T 197-1981 为《普通螺纹公差配合》的国家标准,即螺纹的的精度要求标准。

管螺纹的标注方法与个字母表示什么

螺纹的标注方法 一般概述 1、标准螺纹 凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。由于螺纹采用了规定画法,没有完全表示出螺纹要素及其精度等,因此需要在图样中对螺纹进行标注。 标注螺纹的完整标注为:螺纹特征代号(牙型)、尺寸代号(大径、导程、螺距、线数)、公差带代号(顶径中径)、旋合长度代号(短、中、长三种)、旋向代号(左旋右旋)。 标准螺纹的代号直接作为尺寸文字标注,管螺纹的尺寸代号是定性的因此用引线引出标注,引出线从大径引出。 2、非标准螺纹 牙型、直径等不符合标准的螺纹称为非标准螺纹。非标准螺纹没有专用代号,需要标准每一个尺寸,技术要
