西门子200仿真软件为什么仿真不辽比较指令?

电脑 2023-09-06

西门子plcs7-200 仿真软件怎么用

具体使用方法如下：

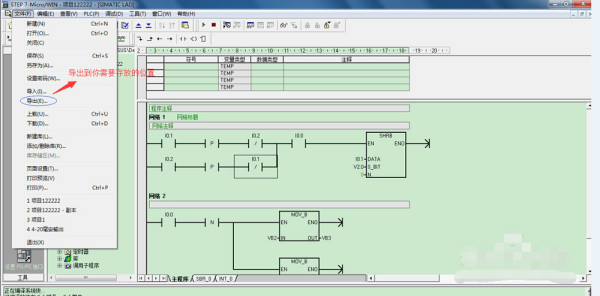

1、用S7-200编程软件编写好程序，点击“文件-导出”，然后导出到你需要存放的位置（如电脑桌面），导出来的文件为.awl文件。

2、打开S7-200仿真软件，点击“配置-CPU型号”，选择你编写程序时的PLC型号即可。

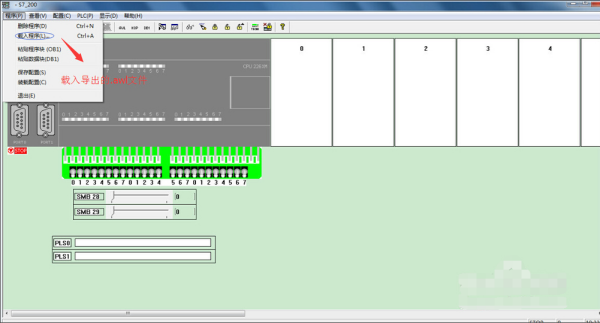

3、配置好仿真软件的PLC型号后，点击“程序-载入程序”，会弹出“载入CPU”对话框，选择"所有"，“导入的文件版本”选择你相应S7-200的编程软件版本就可以。点击“确定”按钮，找到刚刚导出的.awl文件。

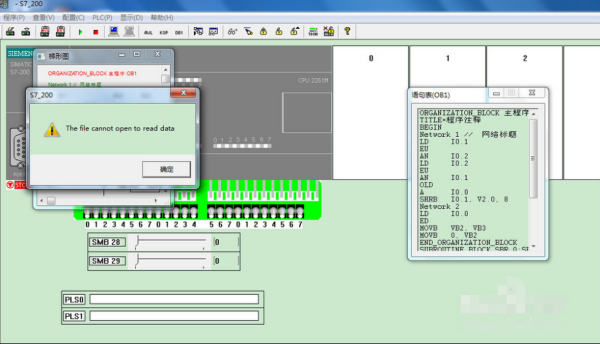

4、载入程序后，如图示；提示“The file cannot open to read data”点击“确定”，具体操作如何所示。

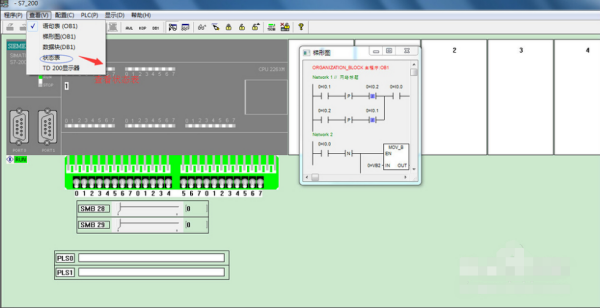

5、要查看地址的状态，可以点击“查看-状态表”，会弹出“状态表”对话框，输入需要查看的地址，点击“开始”，会显示出相应地址的当前值，我们还可以对此地址赋新值。

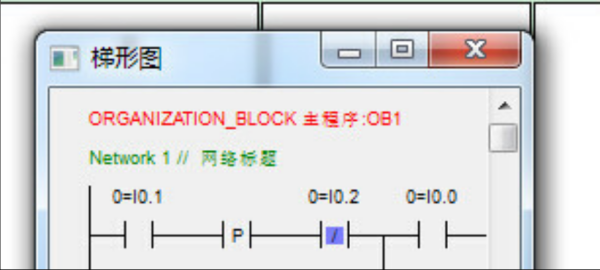

6、梯形图对话框，可以看到程序的运行情况。

西门子200PLC仿真器怎么不能仿真SCR指令？

S7-200并没有官方的仿真软件。

现有的S7-200仿真软件是西班牙的一个爱好者提供的。

它只能实现很简单的逻辑仿真。

在S7-200平台，功能调试一般还是要用硬件仿真；

在西门子的产品线路图上，未来S7-200/200CN将被S7-1200和S7-200 SMART所替代，它们将逐渐退市。博途平台上的S7-1200 V4已经支持软件仿真功能。如果条件允许，建议考虑升级至S7-1200平台。

西门子的仿真软件是不是不能仿真程序控制指令啊！！！？？？？？

很难确定问题所在，200的仿真软件有很多版本，但有些版本有问题，我这有200的仿真软件，需要的可以给你！也不一定，我附上简短教程，你看看有没有帮助：教程： ①在 step 7 microwin 中新建一个项目 ②输入程序，编译正确后在文件菜单中导出为 awl 文件 ③打开仿真软件，点“配置”-“cpu 型号”(或在已有的cpu图案上双击) ④在弹出的对话框中选择cpu型号，要与你项目中的型号相同 ⑤点“程序”-“载入程序”(或工具条中的第二个按钮) ⑥会有个对话框，这里要选择你的step 7 microwin 的版本 ⑦将先前导出的 awl 文件打开，会提示无法打开文件(不要管它，直接确定

西门子200PLC仿真器怎么不能仿真SCR指令啊

首先告诉你你用的仿真软件不是西门子公司造的。再告诉你一件事就是西门子的200PLC最早不是西门子公司的产品。是西门子公司收购了这家公司才取名为S7 200 PLC的。而那个所谓的仿真软件又是另外一家业余公司实验性的做出来想卖给西门子公司的，但是没做好。所以其实现在可以免费的发放到网络上。西门子200PLC官方是没有仿真软件的。这个软件只有一点功能。只能仿真PLC的简单逻辑和小程序。复杂逻辑和指令对它来说是无法识别的。再给你说清楚点嘛。除了，常开常闭，传送，置位，复位，和一部分定时器和计数器可以仿真以外，其他指令就不行了。所以你不用用它来验证你的程序了。到市场上或网上买个二手PLC也就不过600

用西门子PLC仿真软件，结果这样了。。。请问这种是什么情况啊？程序编译没有问题啊

它的意思告诉你这个仿真软件不支持你的程序指令了，对你的指令无应答。西门子200没有官方仿真软件，你用的是一家欧洲公司在不知道西门子通讯协议底层数据的情况下编写的儿童游戏版仿真。它只能仿十几个网络以内的开关量逻辑和一些简单的传送。不能仿真复杂的程序。使用上基本属于无用产品，初学者我都不建议使用。买个真的西门子200才几百块钱。
