用全站仪测量高程,简易方法请问有谁知道么?建站和测量其他任意空间点位

电脑 2023-09-17

怎么用全站仪测高程?

方法一:经典方法,全站仪在已知坐标(含高程)点上设站;

方法二:后方交会,全站仪在任意点上设站;

方法三:对边测量,全站仪测两点高差。

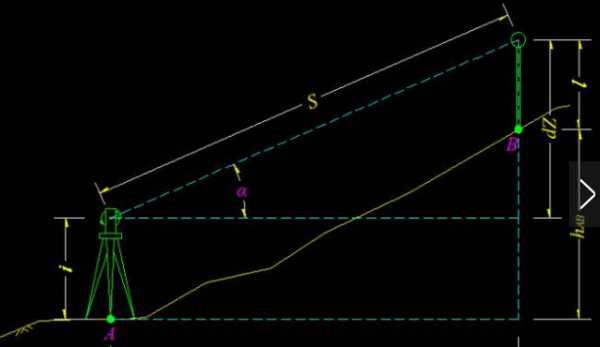

方法一:经典方法:

先说方法一。说这个方法是经典方法,是因为:

1.其测量原理我们在学习经纬仪视距测量时就学习过,每种测量教材中都有;

2.测量教材中有关全站仪高程测量原理,都按此原理进行阐述;

3.全站仪高程测量的相关设置,都按此原理进行的。

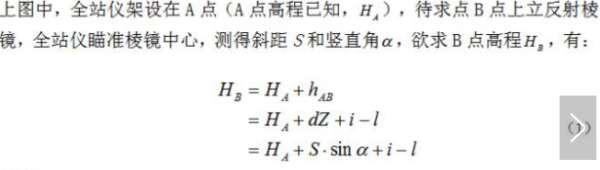

我们从(1)式中可以发现,全站仪一旦设站完成,测站高程和仪器高度均为定值,若测量过程中不改变棱镜高度,则除了Ssina(即实测参数)外,等式右侧其它各参数之和均为恒等值,由此我们可以得出:

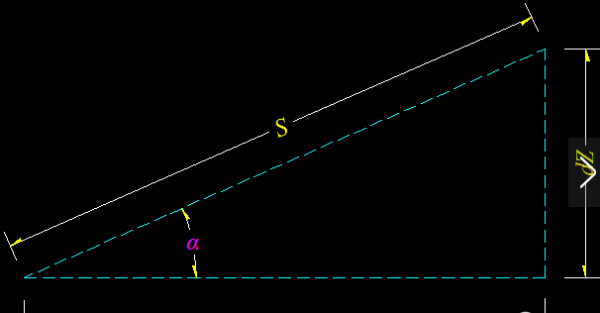

全站仪一旦设定,同时不再改变棱镜高度的话,全站仪对各点的测量高差,其实质是每个三角高差dZ的差值

这个结论我们先记住,它将是后面方法二和方法三的理论基础。

用全站仪怎么测高程,随意架设仪器不用输仪器高,直接测出高程的方法?哪个大侠给详细介绍一下谢谢啊

最简单的办法:随意设站,当然要整平好。如果不需要平面位置,连后视对准也不需要了。看任意一个已知高程的点,比如点A,它的高程为3.00米(这时你没有输入仪高和棱镜高,可能仪器上有之前的仪高输入和棱镜高,先不要管仪高,棱镜高在棱镜杆上有尺度,可以直接读取,输入棱镜高;也可以不修改棱镜高,但后面就不能随意拔长棱镜杆),好了,对准A点上的棱镜中心,测量,会显示一个不准确的坐标和高程,坐标不要去管它,因为不需要平面位置。这时显示的A点的高程为一不准确值,比如为4.05米,也可能为其他值,总之,用这个值减去A点实际高程,比如4.05-3.00=1.05米,好了,现在把测站的高程,也就是Z值减去1.05米,

全站仪是如何测高程的?

全站仪是测高程的两种方法和计算公式如下:

1、在水准测量中,假设,后视点A、前视点B,后视读数a、前视读数b,A、B高差为hAB=a-b,前视点B高程:HB=HA+hAB=HA+(a-b)。

2、三角高程测量中,假设在A点架设仪器,测定B点高程,两点高差为h=l*tanδ+i-v(l为斜距、δ为竖直角、i为仪高、v为觇高,如果是井下测量,一般情况下测点在顶板上,只需在仪高和觇高前加个符号)B点高程:HB=HA+hAB=HA+l*tanδ+i-v。

扩展资料:

全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。同轴化的基本原理是:在望远物镜与调焦透镜间设置分光棱镜系统,通过该系统实现望远镜的多功能,即既可瞄准目标,使之成像于十字丝分划板,进行角度测量。

同时其测距部分的外光路系统又能使测距部分的光敏二极管发射的调制红外光在经物镜射向反光棱镜后,经同一路径反射回来,再经分光棱镜作用使回光被光电二极管接收;为测距需要在仪器内部另设一内光路系统。

通过分光棱镜系统中的光导纤维将由光敏二极管发射的调制红外光传也送给光电二极管接收
,进行而由内、外光路调制光的相位差间接计算光的传播时间,计算实测距离。

参考资料来源:百度百科-全站仪

测量学中,如何利用全站仪快速设站,并测量其他点坐标与高差???

首先需要2个以上点的已知坐标和高程 1、把仪器架在其中一点,此点坐标为测站坐标,在仪器里面进行设置 2、另一个已知坐标设置为后视坐标,将菱镜立在另外一个点,瞄准,确认设置后视OK 3、设站成功后,可以测任意你要测的点(通视下)的坐标和高程,仪器会直接显示出坐标和高程,不用任何换算。

求多种全站仪测量高程的方法?

全站仪测量高程有两种情况:1种是仪器架设在水准点,另一种是仪器架设在非水准点上。 第一种情况计算公式:高程=H(测站点高程)+i(全站仪高)+h(测量点高差)-I(测量点棱镜高) 第二种情况计算公式:高程=H(后视水准点高程)-h(后视高差)+h(前视高差)+i(后视棱镜高)-I(前视棱镜高) 注:一般前后视棱镜设置同样高度。简化公式可以去掉最后两项。
