CR5-HD60G60G-E和CR5-HD60G60G-U什么区别

GMW3399M-ST-S CR780T/420Y DP HD60G60G-U相当于什么材料?这里面的这些数字英文代表什么意思。

GMW3399M-ST-S代表通用标准；CR代表冷轧；780代表抗拉强度；420代表屈服强度；DP代表双相钢；后边60G60G代表锌层重量。

你好 请问下GMW3399M-ST-SCR980/550YDPHD60G60G-U这个牌号具体是什么意思？采购这个是采购哪种钢材？谢谢

通用牌号，高强钢，980是抗拉，550是屈服，HD60G60G是代表双面热镀锌

GMW2M-ST-S-CR2-HD60G60G-U(2t)是什么材料

热浸镀锌板。

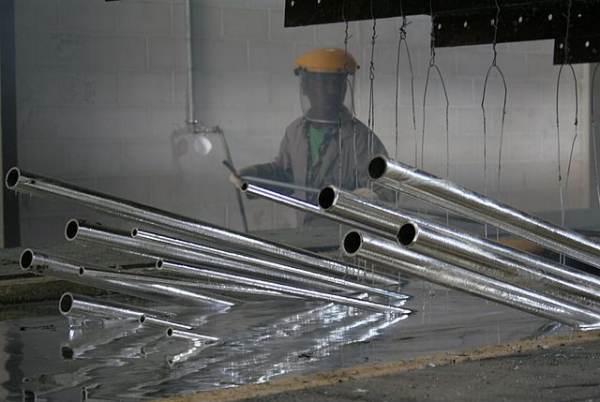

一种将钢铁部件置于熔融的锌液中、使镀件获得一层金属保护层的防锈方法。热浸镀锌技术具有镀层耐腐蚀性强、厚度及表面形态可控制、免维护、成本较低等优点，已成为钢铁材料极其有效的防锈方法。

根据生产方法的不同，热浸镀锌可分为连续热浸镀锌和批量热浸镀锌。连续热浸镀锌工艺设备投资较大，生产要求严格，适用于大批量单一规格产品的生产；批量热浸镀锌工艺具有生产灵活、设备简单、投资小等优点，适用于小批量、多种类产品的生产。

根据助镀工序的不同，批量热浸镀锌可分为烘干溶剂法热浸镀锌（简称干法热浸镀锌）和熔融溶剂法热浸镀锌（简称湿法热浸镀锌）。

助镀是指在热浸镀锌前，将洁净的钢铁镀件置于一定组分的溶液中，提取烘干后使镀件获得一层保护性盐膜的过程。

溶剂助镀是热浸镀锌工艺中一道非常重要的处理工序，有着承前启后的作用。在热镀锌过程中，助镀剂在助镀时可以进一步清除酸洗工序后镀件表面未除尽的铁盐（含三价铁离子的盐）或铁氧化物，对镀件表面进行净化，增加镀件基体的表面活性。

助镀后在镀件表面形成一层均匀的盐膜，将镀件暂时隔离于空气中，从而避免镀件在进入锌液前被氧化。

在浸镀时助镀剂能增加锌液与镀件表面的润湿性，减少锌液与镀件之间的表面张力，使锌铁合金反应迅速发生，得到结合力强的镀层，同时助镀剂盐膜在高温下迅速分解，净化镀件浸入锌浴时附近的锌液，并与锌液中的杂质反应，使杂质生成浮渣而去除。

优点

1、整个钢材表面均受到保护，无论在凹陷处管件内部，或任何其它涂层很难进入的角落，溶化锌均很容易均匀的覆盖上。

2、镀锌层的硬度值比钢材还大。最上层的Eta layer 只有 70 DPN 硬度，故易受碰撞而凹入，但下层Zeta layer 及 delta layer 分别有179及211 DPN 硬度值比铁材的159 DPN硬度值最还高，故其抗冲击及抗磨耗性均相当良好。

3、在边角区，锌层往往比其它地方还厚，且有良好的韧性及抗磨耗性。而其它涂层在此边角处，往往是最薄最不易施工，最易受伤害处，故常须再维护。

4、即使因受很大的机械伤害或其它原因。造成一小部份的锌层脱落，将铁基裸露，此时，周围锌层就会发挥牺牲阳极的功能，来保护此处钢铁，使其不受侵蚀。而其它涂层则刚好相反，锈会马上生成，且迅速漫延至涂层下面，引起涂层剥落。

5、锌层在大气中的消耗是非常缓慢的，约为钢铁腐蚀速率的1/17至1/18，且是可预估的。其寿命远超过其它任何涂层。

6、镀层寿命在某一特定的环境下，主要视镀层厚度而定。而镀层厚度又受钢铁厚度而决定，即越厚的钢铁易得较厚的镀层，故同一个钢构中厚的钢铁部位一定也得到较厚的镀层，以保证得到更长的寿命。

7、因美观、艺术，或在特定严重腐蚀环境使用时，镀锌层可再施以上漆处理duplex system，只要漆的系统选用正确、施工容易，其防蚀效果比单独上漆及热浸锌寿命加起来还要好上1.5~2.5倍。

SKD-61相当于中国的什么材料？

SKD61属于日标热作模具钢，执行标准：JIS G4404-2006

SKD61是一种含硅、铬、钼、钒的中等合金热作模具钢经淬火、回火处理后得到组织细、晶粒适中的马氏体组织,基本上分布着细小的炭化物,具有良好的综合力学性能,而且淬透性能好,比较适合制造尺寸大、形状复杂的模具。适用于热作，铝、镁、锌、铜合金压铸模，切槽刀，剪刀及热锻动作，塑胶型模，热作铰刀，轧刀，一般热作锻模，热螺栓模，热间各种工具等。

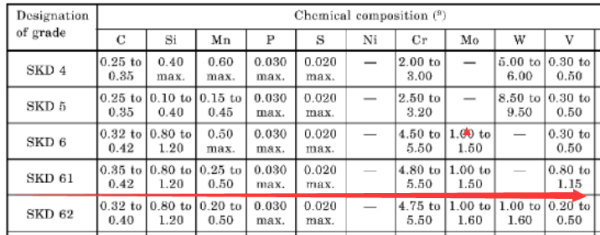

SKD61化学成分如下图：

从化学成分看，SKD61相当于国内牌号“4Cr5MoSiV1”

什么是纽扣电池cr2 cr5是什么区别

CR系列纽扣电池是锂-二氧化锰一次性纽扣电池，是不可以再充电的。锂电池尺寸编号通常使用 IEC 的新编号方式，前两位数字为直径（单位 mm），后两位数字为厚度（单位 0.1 mm），取两者的接近数字。例如 CR2032 的大略尺寸为直径 20 mm，厚度 3.2 mm。

标签：未分类 硬件 材料 化学 gmw3399m-st-scr980
