cisco交换机的vlan怎么设置

　　交换机管理主要通过命令行完成。交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。下面是我给大家带来的cisco交换机的vlan设置方法，希望对您有所帮助！

　　步骤：

　　1.首先，安装cisco packet tracer软件，当前的版本应该是到了6点几了，我这边用的是6.0版本的，安装完成之后打开该软件，进入软件配置主界面！

　　2.接着，我们以cisco交换机3560为例讲述如何创建交换机的vlan。那么下一步就是添加cisco交换机3560了：逐步点击“交换机”分类，然后选择cisco3560交换机，用鼠标拖到工作区间就可以了。

　　3.然后，单击Cisco交换机3560进入“CLI”界面，输入“enable”命令进入特权配置模式。并输入“vlan database”命令进入vlan配置模式。

　　4.接着，进入vlan的配置模式后，输入命令“？”，可以查看当前模式下有哪些命令是可以使用的：

　　exit：退出vlan模式；

　　no：删除某项vlan配置；

　　vlan：vlan模式下更深入的配置；

　　vtp：vlan下面vtp域的配置；

　　5.然后，我们开始为cisco交换机添加一个vlan 300，那么直接运行命令”vlan 300“即可。

　　6.接着，我们执行”exit“命令退出vlan配置模式，执行命令”show vlan“在特权模式下查看cisco交换机的所有vlan信息。可以发现交换机已经添加了我们需要的vlan 300。

　　7.然后，vlan已经添加，但还没有任何交换机的.接口归属于这个vlan，也就是说这个vlan没有任何意义。所以，下一步就是添加一个交换机接口到这个vlan 300。

　　进入全局配置模式，把Fa0/1接口的模式配置为access，并归属于vlan 300，具体命令为：

　　Switch(config)#int fa0/1

　　Switch(config-if)#switchport mode access

　　Switch(config-if)#switchport access vlan 300

　　8.接着，回到特权模式，执行命令”show vlan“查看当前的vlan配置信息，可以发现，接口Fa0/1已经被划分到了vlan 300。

　　9.然后，就是配置vlan 300的IP地址信息了，执行命令：

　　Switch(config)#int vlan 300

　　Switch(config-if)#ip address 10.10.10.254 255.255.255.0

　　10.最后，在特权模式下，执行命令”show running-config“查看vlan的相关信息。到这里，整个vlan的配置过程就完成了。

　　拓展阅读

　　1.switch(config)#interface vlan 1 进入vlan 1

　　2.switch(config-if)#ip address 设置IP地址

　　3.switch(config-if)#ip default-gateway 设置默认网关

　　4.switch(config)#line vty 0 4 进入虚拟终端

　　5.switch(config-line)#login 允许登录

　　6.switch(config-line)#password xx 设置登录口令

　　7.switch#exit 返回命令

　　8.Cisco交换机命令之控制台口令

　　9.switch(config)#line console 0 进入控制台口

　　10.switch(config-line)#login 允许登录

　　11.switch(config-line)#password xx 设置登录口令

　　12.switch#exit 返回命令

　　13.Cisco交换机命令之基本接口配置

　　14.switch(config)#interface f0/1 进入f0/1接口

　　15.switch(config-if)#duplex full 配置全双工模式

　　16.switch(config-if)#speed 100 配置速率

　　17.switch(config-if)#description to*****接口描述

　　18.switch(config)#ip domain-name***.com 设置或名服务器

　　19.switch(config)#mac-address-table aging-time 设置mac表超时时间

　　20.switch#write 保存配置信息

　　21.switch#copy running-config startup-config 保存当前配置nvram

　　22.switch#erase startup-config 清除配置文件

　　23.Cisco交换机命令之交换机VLAN设置：

　　24.#vlan database 进入VLAN设置

　　25.switch(vlan)#vlan 2 建VLAN 2

　　26.switch(vlan)#name 名字建VLAN 2的名称

　　27.switch(vlan)#no vlan 2 删vlan 2

　　注:删除vlan时原属于此vlan的端口处于非激活状态,直到重新分配为止。

　　28.switch(config)#int f0/1 进入端口1

　　29.switch(config-if)#switchport mode access 当前端口工作莫试

　　30.switch(config-if)#switchport access vlan 2 当前端口加入vlan 2

　　31.switch(config-if)#switchport mode trunk 设置为干线

　　32.switch(config-if)#switchport trunk encapsulation dot1q 设置vlan 中继协议

　　33.switch(config-if)#no switchport mode 或 ( switchport mode access) 禁用干线

　　34.switch(config-if)#switchport trunk allowed vlan add 1，2 ; 从Trunk中添加vlans

　　35.switch(config-if)#switchport trunk allowed vlan remove 1，2 ;从Trunk中删除vlans

　　36.switch(config-if)#switchport trunk pruning vlan remove 1，2 ;从Trunk中关闭局部修剪

　　Cisco交换机命令之以太网通道配置

　　1.switch(config)#interface range fasternet0/1 - 2 将fasternet0/1和0/2 口捆绑

　　2.switch(config-if)#channel-group 1 mode on 配置以太通道模式

　　3.switch(config-if)#port-channel load-balance {dst-mac | src-mac}在链路间实现负载均衡

　　4.switch#show etherchannel 1 summary 查看通道信息

　　5.switch#show etherchannel load-balance 查看通道信息

　　6.Cisco交换机命令之vtp配置

　　7.switch(config)#vtp domain 设置vtp域名

　　8.switch(config)#vtp password 设置vtp密码

　　9.switch(config)#vtp mode server 设置vtp服务器模式

　　10.switch(config)#vtp mode client 设置vtp客户机模式

　　11switch(config)#vtp mode transparent 设置vtp 透明模式

　　12.switch(config)#vtp version 设置vtp版本

　　13.switch(config)#vtp pruning 启用vtp修解

　　14.switch(config)#no vtp pruning 关闭vtp修解

　　注:要想从vtp中减少一台交换机只需将该交换机vtp 名更改

　　Cisco交换机命令之生成树stp：

　　1.switch(config)#spanning-tree vlan 启用stp生成树(基于vlan)

　　2.switch(config)#spanning-tree vlan root primary 指定根交换机(基于vlan)

　　3.switch(config)#spanning-tree vlan root secondary 指定备用根交换机(基于vlan)

　　4.switch(config)#spanning-tree vlan priority 指定交换机优先级(基于vlan)

　　5.switch(config)#no spanning-tree vlan priority 将交换机的优先级恢复默认值(基于vlan)

　　6.switch(config-if)#spanning-tree vlan cost 指定端口成本(起用trunk的端口模式下)

　　7.switch(config-if)#spanning-tree vlan port-prioty 指定交换机端口优先级(基于vlan)

　　8.switch(config-if)#spanning-tree portfast 配置速端口(连接终端设备的端口状态)如pc机

　　9.switch(config)#spanning-tree uplinkfast 配置上行速端口

　　10.switch(config)#spanning-tree vlan hello-time 配置交换机hello时间(基于vlan)

　　11.switch(config)#spanning-tree vlan forward-time 修改转发延迟计时器(基于vlan)

　　12.switch(config)#spanning-tree vlan max-time 修改最大老化时间(基于vlan)

　　13.switch#show spanning-tree summery 检测vlan生成树配置

　　14.switch#show spanning-tree vlan detail 浏览详细生成树配置信息

　　15.switch#show spanning-tree interface detail 浏览详细生成树端口配置信息

　　16.Cisco交换机命令之交换机显示命令：

　　17.switch#show vtp status 查看vtp配置信息

　　18.switch#show running-config 查看当前配置信息

　　19.switch#show vlan 查看vlan配置信息

　　20.switch#show interface 查看端口信息

　　21.switch#show int f0/0 查看指定端口信息

　　22.switch#dir flash: 查看闪存

　　23.switch#show version 查看当前版本信息

　　24.switch#show mac-address-table aging-time 查看mac超时时间

　　25.switch#show cdp cisco设备发现协议 (可以查看聆接设备)

　　26.switch#show cdp traffic 杳看接收和发送的cdp包统计信息

　　27.switch#show cdp neighbors 查看与该设备相邻的cisco设备

　　28.switch#show interface f0/1 switchport 查看有关switchport的配置

　　29switch#show cdp neighbors 查看与该设备相邻的cisco设备

在思科模拟器上怎么进行交换机的基本配置

　　当创建vlan时，必须要决定是否使用VTP，使用VTP，能使配置在一个或多个交换机上被改变时，那些改变会自动传送给在同一个VTP域中的其他交换机。VTP 被组织成管理域（VTP Domain）,相同域中的交换机能共享VLAN 信息。根据交换机在VTP 域中的作用不同，VTP 可以分为三种模式：服务器模式(Server)，客户机模式(Client)，透明模式。。。

　　1、首先，打开思科模拟器软件，连接三台交换机的连接线，将所有交换机互相连接起来，一台当服务器，一台当客户机，另外一台当透明模式。

　　2、把三台交换机的配置清除干净，重启交换机，配置命令为：

　　复制内容到剪贴板 S1#flash:vlan.dat S1#erasestartup-config S1#reload

　　配置S1 为VTP server，配置命令为：

　　复制内容到剪贴板 S1(config)#vtpmodeserver

　　3、配置S3 为VTP transparent，配置命令是：

　　复制内容到剪贴板 S3#vlandatabase S3(vlan)#vtptransparent S3(vlan)#vtppasswordcisco(配置交换机的密码） SettingdeviceVLANdatabasepasswordtocisco

　　4、配置S2 为VTP client，配置命令是：

　　复制内容到剪贴板 S2(config)#vtpmodeclient SettingdevicetoVTPCLIENTmode. S2(config)#vtpdomainVTP-TEST DomainnamealreadysettoVTP-TEST. S2(config)#vtppasswordcisco

　　5、在S1 上创建VLAN，检查S2、S3 上的VLAN 信息，配置命令是：

　　复制内容到剪贴板 S1(config)#vlan2 S1(config)#vlan3

　　查看s1,s2,s3的`VLAN配置信息。命令是：

　　复制内容到剪贴板 S1#showvlan S2#showvlan S3#showvlan

　　6、查看VTP 信息，查看交换机的vtp详细信息和版本等信息：

　　复制内容到剪贴板 S1#showvtpstatus

　　 注意事项：

　　1、要成功配置vtp服务器，应确认配置的所有交换机都已设置为默认设置。

　　2、在网络中配置至少两台vtp服务器交换机。

　　3、确保所有的交换机都配置相同的vtp协议版本。

　　4、配置交换机的vtp模式一定要在交换机的特权配置模式下配置。

思科交换机怎么配置？

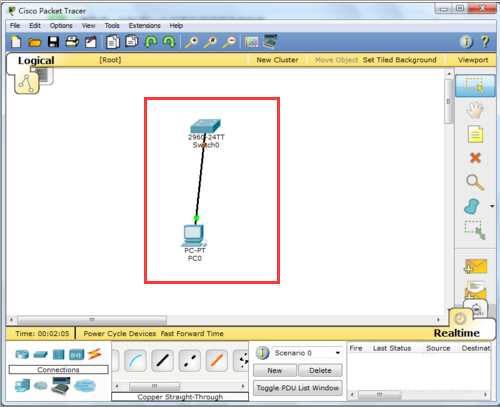

1、首先将一台PC和一台交换机用线缆连接起来。

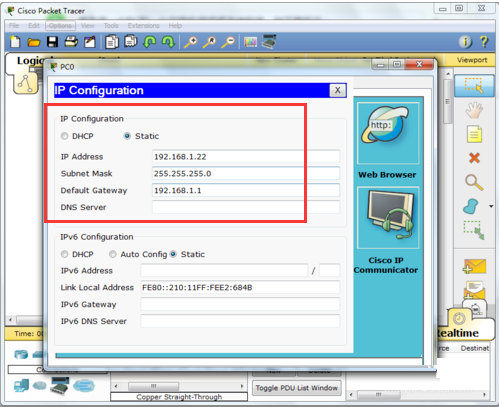

2、打开PC，规范好PC的网络配置，如下图所示，记住PC的网关就是交换机的IP地址。

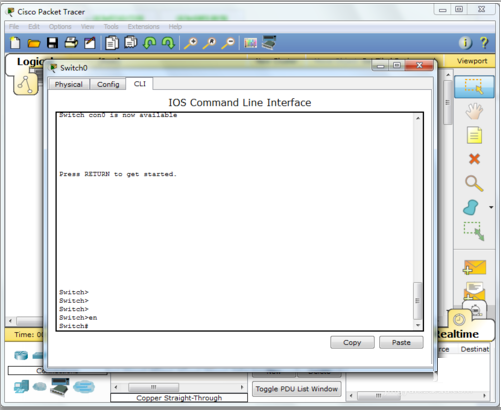

3、进入交换机的中端里面进行配置。

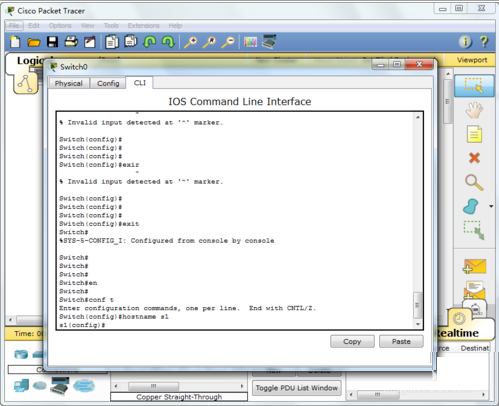

4、先给交换机起一个名字，命令是：Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname s1s1(config)#

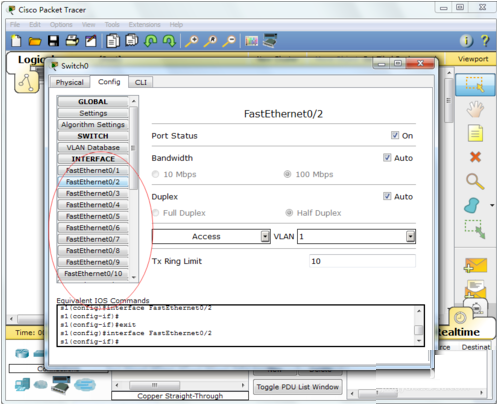

5、在小型或中型甚至大型企业，不可能只有一台交换机连接一台电脑，以下就是交换机的端口。

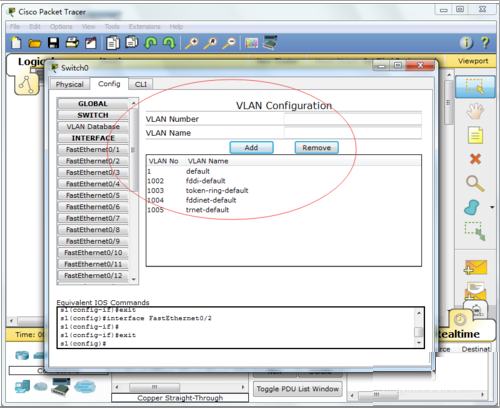

6、交换机还可以创建wlan模式。

扩展资料

交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。交换机还具备了一些新的功能，如对VLAN（虚拟局域网）的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。

转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）。

消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。

交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络（如以太网和快速以太网）之间起到互连作用。如今许多交换机都能够提供支持快速以太网或FDDI等的高速连接端口，用于连接网络中的其它交换机或者为带宽占用量大的关键服务器提供附加带宽。

一般来说，交换机的每个端口都用来连接一个独立的网段，但是有时为了提供更快的接入速度，我们可以把一些重要的网络计算机直接连接到交换机的端口上。这样，网络的关键服务器和重要用户就拥有更快的接入速度，支持更大的信息流量。

最后简略的概括一下交换机的基本功能：

1．像集线器一样，交换机提供了大量可供线缆连接的端口，这样可以采用星型拓扑布线。

2．像中继器、集线器和网桥那样，当它转发帧时，交换机会重新产生一个不失真的方形电信号。

3．像网桥那样，交换机在每个端口上都使用相同的转发或过滤逻辑。

4．像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。

5．除了具有网桥、集线器和中继器的功能以外，交换机还提供了更先进的功能，如虚拟局域网（VLAN）和更高的性能。

参考资料：百度百科-交换机

思科交换机的配置保存命令

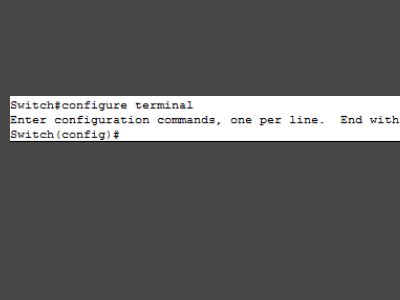

1、首先打开思科交换CLI，从特权模式进入全局配置模式，如下图所示。

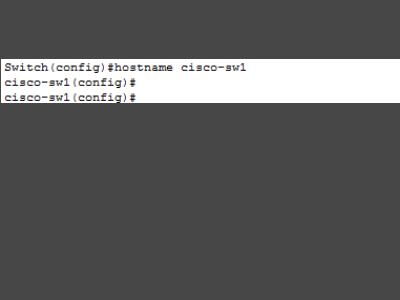

2、在特权模式下可以对交换机进行命名，这样在配置多台交换机时，避免将配置写错交换机。

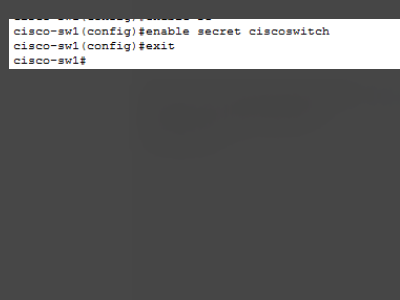

3、给交换机配置使能密码，进入特权模式时需要输入密码才能进入，避免设备可以被其他人员使用。

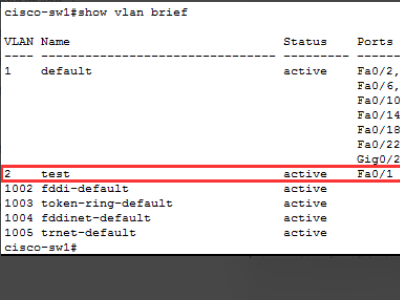

4、交换机配置VLAN，并给将端口加入到该VLAN。

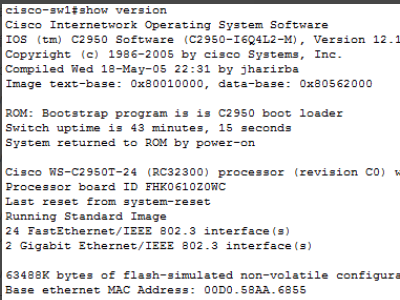

5、最后使用show：查看命令，交换机的所有配置和其它相关信息都需要通过show命令查看。
