怎么样在电源板上能方便找到恒流板接的3根。

电动机的现场控制线路是怎么接的？ 3根线在接触器的什么位置？

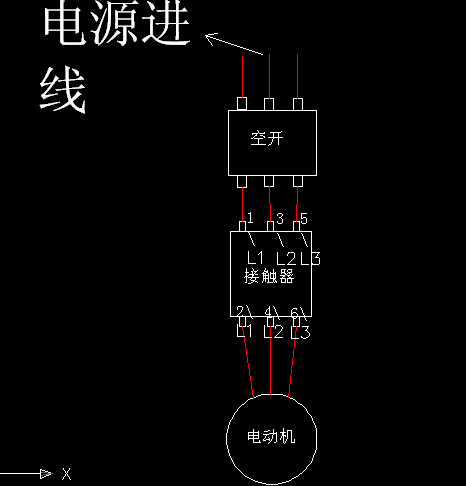

你说的是主电路吗？电源的三根线从空开下来以后接在接触器的1（L1）,3(L2),5(L3),这三个接线柱上，然后在对面的三个接线柱2（T1)，4（T2),6(T3）上接三根线到电动机就可以了！

1，3，5这三个接线柱是接触器的进线，2，4。6这三个接线柱是接触器的出线！上面是双标的，1和L1表示的是同一个接线柱！其他也一样！刚画了一个图，你可以参考一下！

显示器的电源板怎么跟高压板链接

1、三根线是：12v、控制信号、地线。12v,地线接到电源板上的12v,地线。控制信号线可看从驱动板om/off跳到电源板上的那个端口接入就可以了。

2、高压板进线通常只有四根（并线不算）从控制板过来的两根就是adj和on/off，接反不亮，不会烧东西。先看各电压正常不。正常就改个高压板。

3、先找到电源板和高压板的连接线，一般肯定有供电、地线、开关、亮度调节，对应通用高压板上的四个线对应接着，然后把电源高压一体版高压部分断开。

4、供电，控制脚地供电一般12-19V，控制脚，在开机接上屏线后去量3.3V有些是低电平开启的，地线。

扩展资料：

注意事项

别买杂牌显示器
目前市场中杂牌显示器很多，这种显示器相对于大品牌来讲，价格能便宜1/3甚至1/2。许多消费者贪图便宜，在装机的时候喜欢搭配这样的显示器。

其实这些杂牌显示器多是南方小作坊加工出来的，所用的电路板和外壳都是市售的公模成品，厂家只是简单组装而以。对于液晶显示器最重要的面板部分，杂牌多喜欢用2手旧面板或者是淘汰的B级板，这样组装出来的产品价格便宜，也好销售。

如此生产出来的产品，质量是没有保证的，尽管价格便宜，但也不要购买。

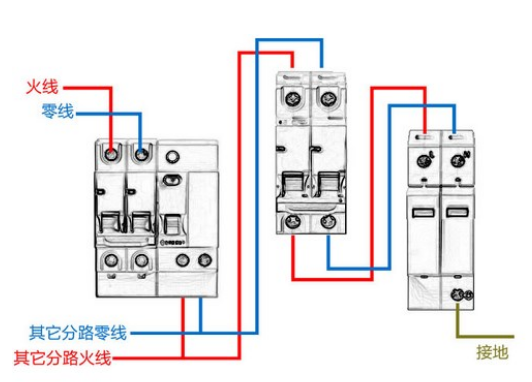

电源线三根的接线方法

三根线，有一根火线一根零线，还有一个就是接地线，一般火线和零线，接在三插头的下面两个左右不分的 。

接地线必须接在三插头的最上面那个独立的 ，只要分清楚哪根是接地的就好接了，一般接地的是根花线，两个颜色在一起的线。

扩展资料：

接地线的注意事项：

1、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，在悬挂时接地线道体不能和身体接触。

2、严禁使用其它金线代替接地线。

3、接地线具有双面性，它具有安全的作用，使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线。带接地线合开关会损坏电气设备和破坏电网的稳定，会导致严重的恶性电气事故。

380v的电压3根线怎么接？

有两种接法：

1、是在三相电中取任意的两相中接上就可以了。千万别接上零线，那样就成220V的电了。

2、还有一种是三相的，把三条火线接入用电器就可以了。如果有转向的电器。任意调换两条线就好了。

三相电源与单相电源的区别：发电机发出的电源都是三相的，三相电源的每一相(如图一中x,y,z)与其中性点(如O0都可以构成一个单相回路为用户提供电力能源。注意在这里交流回路中不能称做正极或负极，应该叫相线（民用电中称火线）和中性线（民用电中称零线）。

扩展资料：

三相电源是主板上的电源路数，也就是常常说的几相供电。3相供电是指电脑主板电源的相数。最多可以达到8相供电。

三相交流电较单相交流电有很多优点，它在发电、输配电以及电能转换成机械能等方面都有明显的优越性。例如：制造三相发电机、变压器都较制造容量相同的单相发电机、变压器节省材料，而且构造简单，性能优良，又如，由同样材料所制造的三相电机，其容量比单相电机大50%。

在输送同样功率的情况下，三相输电线较单相输电线可节省有色金属25%，而且电能损耗较单相输电时少。由于三相交流电有上述优点所以获得了广泛的应用。

参考资料：（百度百科：三相电源）

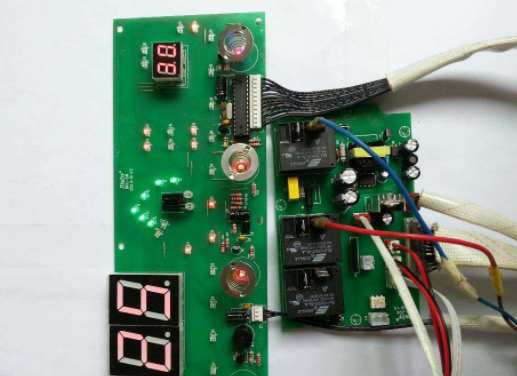

电磁炉控制板上的排线怎么接？

一条5V电源线，一条接地线，其它三条线分别是CLK、DATA、STB。

电磁炉主板上连接面板上的五根线是实现面板对主板控制及供电的连接线：

其中3根是实现CPU在面板对主板控制的键控信号线；

2根是主板对面板的5V供电和“地”线。

电磁炉电路设计各不相同，有的把CPU放在主板上，面板对主板的连接线就少些；有的把CPU放在面板上，面板对主板的连接线就多些。

扩展资料：

电磁炉系利用线圈盘在控制电路的作用下产生低频（20~25KHZ）之交变磁场，经过导磁性（铁质）锅具产生大量密集涡流，兼有感应电流转化为热量来加热食物，能源效率特高。使用铁质、特殊不锈钢或铁烤珐琅之平底锅具，且其锅底直径以12~26厘米为宜。电磁炉附有温度控制器，可防过热，省电又安全。

参考资料来源：百度百科-电磁炉
