wdm是什么意思?

1根光纤上承载多个波长(信道)系统。
WDM是在1根光纤上承载多个波长(信道)系统，将1根光纤转换为多条“虚拟”纤，当然每条虚拟纤独立工作在不同波长上，这样极大地提高了光纤的传输容量。由于WDM系统技术的经济性与有效性，使之成为当前光纤通信网络扩容的主要手段。

什么是wdm/tdm混合无源光网络

TDM：Time Division Multiplex and Multiplexer）时分复用是指一种通过不同信道或时隙中的交叉位脉冲，同时在同一个通信媒体上传输多个数字化数据、语音和视频信号等的技术。电信中基本采用的信道带宽为 DS0，其信道宽为 64 kbps。波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根

DWDM 和 WDM的区别

WDM与DWDM 人们在谈论WDM系统时，常常会谈到DWDM（密集波分复用系统）。WDM和DWDM是同一回事吗？它们之间到底有那些差别呢？其实，WDM和DWDM应用的是同一种技术，它们是在不同发展时期对WDM系统的称呼，它们与WDM技术的发展历史有着紧密的关系。在80年代初，光纤通信兴起之初，人们想到并首先采用的是在光纤的两个低损耗窗口1310nm和1550nm窗口各传送1路光波长信号，也就是1310nm／1550nm两波分的WDM系统，这种系统在我国也有实际的应用。该系统比较简单，一般采用熔融的波分复用器件，插入损耗小；没有光放大器，在每个中继站上，两个波长都进行解复用和光／电／光再生中继

什么是O/L & U/V RELEASE

O/L & U/V RELEASE是WDM器件释放的工作波段

WDM器件的工作波段，如1550波长区分三个波段：S波段（短波长波段 1460~1528nm）、C波段（常规波段 1530~1565nm）、L波段（长波长波段 1565~1625nm）。

2. 信道数和信道间隔

信道数指波分复用/解复用器可以合成或分离的信道的数量，这个数字可以从4到160不等，通过增加更多的频道来增强设计, 常见的信道数有4、8、16、32、40、48等。信道间隔（channel spacing）是指两个相邻信道的标称载频的差值，可以用来防止信道间干扰。按ITU-T G.692的建议，间隔小于200GHz(1.6nm)的有100GHz（0.8nm）、50GHz（0.4nm）和25GHz等，目前优先选用的是100GHz和50GHz信道间隔。

3. 插入损耗

插入损耗是光传输系统中波分复用器(WDM)插入引起的衰减。波分复用器本身对光信号的衰减作用，直接影响系统的传输距离。通常地，插入损耗越低，信号衰减越少。

4. 隔离度

隔离度指各个波道信号之间的隔离程度，隔离度值高能够有效防止信号之间相互串扰导致传输信号失真。

5. 偏振相关损耗PDL

偏振相关损耗PDL是在固定温度、波长及同Band下，不同极化态所造成的最大与最小Loss之间距离，即所有输入偏振状态下插入损耗的最大偏差。

除了以上，当然还有其它影响WDM器件的性能参数，如工作温度、带宽等。

如何区分O、E、S、C、L、U波段波长？

O、E、S、C、L、U波段波长

什么是O band？

O 波段是原始波段1260-1360 nm。O波段是历史上用于光通信的第一个波长波段，信号失真（由于色散）最小。

什么是E band？

E波段（扩展波长波段：1360-1460 nm）是这几个波段中最不常见的波段。 E波段主要用做O波段的扩展，但应用很少，主要是由于许多现有光缆在E波段都显示出高衰减，并且制造过程非常耗能，因此在光通信的使用受到限制。

什么是 S band？

S波段（Short-wavelength Band）（短波波段：1460-1530 nm）中的光纤损耗比O波段的损耗低，S波段作为许多PON（无源光网络）系统使用。

什么是C band？

C波段（Conventional Band）范围从1530 nm到1565 nm，代表的是常规波段。光纤在C波段中表现出最低的损耗，在长距离传输系统中占有较大的优势，通常应用在与WDM结合的许多城域，长途，超长途和海底光传输系统中使用和EDFA技术。随着传输距离变长，并且开始使用光纤放大器代替光对电子对光中继器，C波段变得越来越重要。随着可使多个信号共享一条光纤的DWDM（密集波分复用）的出现，C波段的使用得到了扩展。

什么是L band？

L波段（Long-wavelength Band）（长波长波段：1565-1625 nm）是第二低损耗的波长波段，常常在C波段不足以满足带宽需求时被使用。随着掺b光纤放大器（EDFA）广泛可用，DWDM系统向上扩展到了L波段，最初常被用于扩展地面DWDM光网络的容量。现在，它已被引入海底电缆运营商，以做同一件事-扩展海底电缆的总容量。

因为C波段和L波段这两个传输窗口的传输衰减损耗最小，所以DWDM系统中信号光通常选择在C波段和L波段。除了O波段到L波段外，还有另外两个波段，即850 nm波段和U波段（超长波段：1625-1675 nm）。 850 nm波段是多模光纤通信系统的主要波长，结合了VCSEL（垂直腔表面发射激光器）。 U频段主要用于网络监控。

O、E、S、C、L、U波段波长

WDM技术根据不同的波长模式，又可以分为WDM，CWDM, DWDM。ITU对CWDM（ITU-T G.694.2）规定的波长范围为1271至1611 nm，但在应用中考虑到1270-1470nm波段的衰减比较大，所以通常使用1470~1610nm的波段范围。DWDM通道间隔更加密集，使用C波段（1530 nm-1565 nm）和L波段（1570nm-1610nm）传输窗口。普通WDM一般采用1310和1550nm波长。

什么是CWDM, DWDM, FWDM, LWDM, MWDM？

WDM承载方案有粗波分复用（CWDM）、密集波分复用（DWDM）以及中等波分复用（MWDM）、细波分复用（LWDM）。

CWDM粗波分复用器

CWDM（Coarse Wavelength Division Multiplexer）是稀疏波分复用器，也称粗波分复用器。CWDM具有18个不同的波长通道，每个通道的不同波长相隔20nm，使用1270 nm至1610 nm的波长。CWDM支持的信道少于DWDM，因为它紧凑且具有成本效益，因此使其成为短距离通信的理想解决方案。CWDM系统的最大优势在于成本低，器件成本主要表现在滤波器和激光器。20nm的宽波长间隔同样给CWDM带来了对激光器的技术指标要求低、光复用器/解复用器的结构简化的优势。结构简化，成品率提高，故成本下降。

CWDM粗波分复用器

DWDM密集波分复用器

DWDM（Dense Wavelength Division Multiplexer）是密集波分复用器。DWDM的信道间隔为1.6/0.8/0.4 nm（200GHz/100 GHz/50 GHz），远远小于CWDM。与CWDM相比，具有更紧密波长间隔的DWDM，可以在一个光纤上承载8~160个波长，更适于长距离传输。在EDFA的帮助下，DWDM系统可以在数千公里的范围内工作。

DWDM密集波分复用器

FWDM滤波片式波分复用器

FWDM（Filter Wavelength Division Multiplexing）滤波片式波分复用器，是基于成熟的薄膜滤器技术。滤波片型波分复用器能在较宽的波长范围内将不同波长的光糅合或分开，广泛应用于掺铒光放大器、拉曼放大器和WDM光纤网络中。

MWDM中等波分复用

MWDM是重用CWDM的前6波，将CWDM的20nm的波长间隔压缩为7nm，采用TEC（Thermal Electronic Cooler, 半导体制冷器）温控技术实现1波扩为2个波。这样就实现了容量提升的同时可以进一步节省光纤。MWDM就是在CWDM 6波的基础上，左右偏移3.5nm扩展为12波（1267.5、1274.5、1287.5、1294.5、1307.5、1314.5、1327.5、1334.5、1347.5、1354.5、1367.5、1374.5nm）。MWDM主要是在中国5G前传网络环境下提出的。

MWDM中等波分复用

LWDM

LWDM是基于以太网通道的波分复用Lan-WDM技术，也被称为细波分复用。其通道间隔为200~800GHz，此范围介于DWDM（100GHz、50GHz）和CWDM（约3THz）之间。LWDM是采用了位于O-band（1260nm～1360nm）范围的1269nm到1332nm波段的12个波长，波长间隔为4nm（1269.23、1273.54、1277.89、1282.26、1286.66、1291.1、1295.56、1300.05、1304.58、1309.14、1313.73、1318.35nm）。LWDM工作波长的特点是位于零色散附近，色散小，稳定性好。同时LWDM可支持12波25G，容量提升，可进一步节省光纤。

LWDM
CWDM、DWDM、MWDM、LWDM

光传送网络的光传送网结构与特点

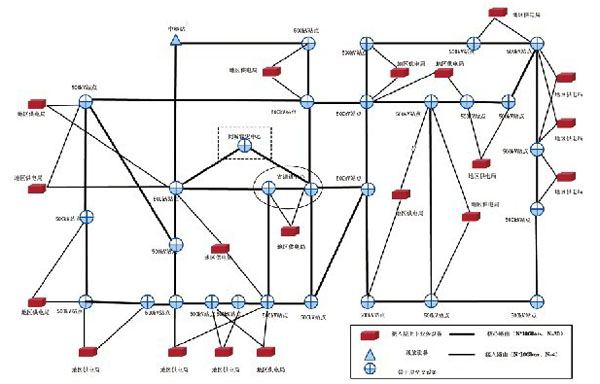

目前所知的光传送网都是基于波分复用（WDM）技术。WDM与光时分复用（OTDM)相比，不仅具有升级容易、投资小的优点，在组网中更具有TDM无法比拟的优势。不同格式、速率的信号能够方便地接入到WDM系统中进行混合传输。WDM信号的复用和解复用也很容易由无源器件完成。当一个区域内所有的光纤传输链路都升级为WDM传输时，在这些WDM链路的交叉处设置以波长为标志对光信号进行交叉连接的光交叉连接设备（OXC），那么就可以构成一个全光网络。
WDM光传送网是用光波长作为最基本交换单元的交换技术，来替代传统交换节点中以时隙为交换单位的时隙交换技术。WDM光传送网是随着WDM技术的发展，在SDH网络的基础上发展起来的，通过引入光节点，在原有的分层结构中将引入光层，光层负责传送电层适配到物理媒质层的信息，它可以细分为3个子层：从上到下依次为光信道层网络、光复用段层网络、光传输段层网络。相邻的层网络形成所谓的客户/服务者关系，每一层网络为相邻上一层网络提供传送服务，同时又使用相邻的下一层网络所提供的传送服务。
光传送网的各子层功能如下
（1）光信道层
光信道层负责为来自电复用段层的不同格式的客户信息选择路由和分配波长，为灵活的网络选路安排光信道连接，处理光信道开销，提供光信道层的检测、管理功能，提供端到端的连接，
（2）光复用段层
光复用段层保证两个相邻波长服用传输设备间多波长复用光信号的完整传输，为多波长信号提供网络功能。
（3）光传输断层
光传输段层为光信号在不同类型的光媒质上提供传输功能，同时实现对光放大器或中继器的检测和控制功能等。 WDM光传送网作为一个全新的网络，其区别于现有网络的特征有
（1）波长路由
通过光波长选择性器件实现路由选择，目前，光包交换尚不具备应用条件，缺乏光记忆和光逻辑器件。
（2）透明性
由于WDM光传送网中的信号传输全部在光域进行，因此具有对信号的透明性。透明性有两个含义，即数据速率透明和信号格式透明。
（3）网络结构的拓展性
WDM光传送网应当具有扩展性，即无需改动原有结构，只要升级网络连接，就能够增添网络单元。
（4）可重构性
WDM光传送网的可重构性是指光波长层次上的重构，包括直接在光域里对光纤折断或节点损坏做出反应，实现恢复；建立和拆除光波长连接；自动为突发业务提供临时连接。
（5）可扩容性
考虑到通信业务量的增长和建设成本，全光网络应该具有很好的可扩容性。
（6）可操作性
（7）可靠性和可维护性
WDM光传送网结构简单，端到端采用透明光通路连接，沿途没有逻辑与存储。网中许多光器件都是无源的，不易出故障，比传统网络可靠性更高，更易于维护。
