信号发生器冷端补偿方式有几种，怎么切换？

热电偶的冷端补偿方法有哪几种

冰点槽法、计算修正法、补正系数法、零点迁移法、补偿器法、软件处理法等。

1、冰点槽法就是把热电偶的冷端放入冰水混合物容器里，使T0=0℃。这种办法仅限于在科学实验中使用。为了避免冰水导电引起两个连接点短路，必须把连接点分别置于两个玻璃试管里，浸入同一冰点槽，使相互绝缘。

2、零点迁移法

在测量结果中人为地加一个恒定值，因为冷端温度稳定不变，电动势EAB（TH,0）是常数，利用指示仪表上调整零点的办法，加大某个适当的值而实现补偿。

3、补偿器法

利用不平衡电桥产生热电势补偿热电偶因冷端温度变化而引起热电势的变化值。

扩展资料：

冷端补偿方法的影响因素：

一旦建立了冷端补偿方法，补偿输出电压必须转换成相应的温度。一种简单的方法既是使用NBS提供的查找表，用软件实现查找表需要存储器，但查找表对于连续的重复查询提供了一种快速、精确的测量方案。将热电偶电压转换成温度值的另外两种方案比查找表复杂一些，这两种方法是：

（1）利用多项式系数进行线性逼近。

（2） 对热电偶输出信号进行模拟线性化处理。软件线性逼近只是需要预先确定多项式系数，不需要存储，因而是一种更通用的方案。缺点是需要较长时间解多阶多项式，多项式阶数越高，处理时间越长，特别是在温度范围较宽的情况下。多项式阶数较高时，查找表相对提供了一种精度更高、更有效温度测量方案。

出现软件测试方案之前，模拟线性化常被用来将测量电压转换成温度值（除了人工查找表检索外）。这种基于硬件的方法利用模拟电路修正热电偶响应的非线性。其精度取决于修正逼近多项式的阶数，在目前能够测试热电偶信号的万用表中仍采用这种方法。

参考资料来源：百度百科-冷端补偿方法

参考资料来源：百度百科-热电偶

热电偶测温中,冷端温度补偿方法常用的有哪些?

冷端温度补偿方法有什么?常见的有四种方法，冰浴法，公式修正法，校正仪表零点法，补偿电桥法。 采用补偿导线可以将热电偶的冷端延伸到温度较为稳定的地方.但延伸后的冲端温度一般还不是0℃.而热电偶的分度求是在冷端温度为0℃时得到的，热电偶所用的配套仪表也是以冷端温度为0℃进行刻度的。为了保证测量的难确性，在使用热电偶时，只有将冷端温度保持为0℃.或者是进行—定的修正才能得出被确的测量结果。这样做，就叫做热电偶的冷端温度补偿。常用的冷端温度补偿方法有： ①冰浴法。将通过补偿导线延仲出来的冷端分别插入装有变压器油的试管中，把试管放入装衬冰水混合物的容器中，可使冷端温度保持0℃。这种方法在实际生产中不适

热电偶的冷端补偿方法有哪几种

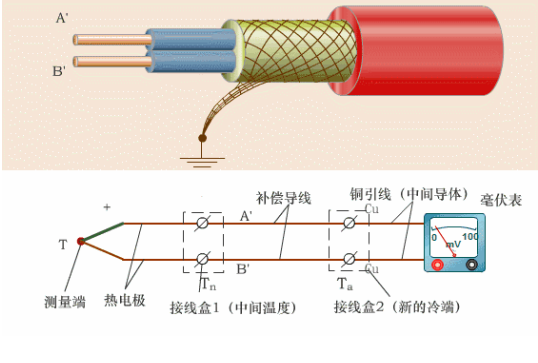

热电偶冷端温度补偿的方法有: 1．冰浴法 常用在实验室，即把参比端温度恒定在0度，但做起来成本高、难度大。 2．冷端温度校正法 常用在要求不高的现场，即当冷端温度无法恒定为0度，就需要对仪表的指示值进行修正。做起来容易但误差较大。 3．补偿电桥法 较少单独使用，是利用不平衡电桥产生的电势来补偿热电偶冷端温度变化所引起的热电势变化值。补偿电桥有单独产品，也有做在仪表内的。 4．补偿导线法 这是最常用的方法，即把热电偶延长，把冷端引至温度较稳定的地方(通常为控制室)，然后由人工来调正冷端温度，即把仪表零点调至室温,或由仪表内电路进行自动补偿。对于贵金属热电偶把热电偶延长也是不可能的，因为价格太高行

简述热电偶冷端补偿的必要性，常用冷端补偿有几种方法

必要性：热电偶的热电势大小不仅与热端温度有关，而且也与冷端温度有关，只有当冷端温度恒定时，才能通过测量热电势的大小得到热端的温度。 方法：补偿导线法（实现冷端迁移，降低电路成本）、热电偶冷端温度恒温法、计算修正法、冷端补偿电桥法（利用直流不平衡电桥产生的电势来补偿热电偶冷端温度变化而引起的热电势的变化值。）。 原理：补偿导线在100℃（或200℃）以下的温度范围内，具有与热电偶相同的热电特性，用它连接热电偶可起到延长热电偶冷端的作用。 热电偶冷端温度恒温法：在一个保温瓶里放冰水混合物，1个标准大气压（101.325KPa）的冰和纯水的平衡温度为0℃。在密封的盖子上插上若干支试管，试管的直径应尽

.什么叫参比端温度补偿?参比端温度补偿的方法有哪几种?

自动补偿叫参比端温度补偿，参比端温度补偿的方法有以下几种：
1、冰浴法:冰浴法常用在实验室，即把参比端温度恒定在0摄氏度，但做起来成本高、难度大。
2、冷端温度校正法：冷端温度校正法常用在要求不高的场合，即当冷端温度无法恒定为0摄氏度，就需要对仪表的指示值进行修正，做起来容易但误差较大。
3、补偿电桥法：补偿电桥法较少单独使用，是利用不平衡电桥产生的电势来补偿热电偶冷端温度变化所引起的热电势变化值，补偿电桥有单独产品。
