输入220W输出28V的变压器要配怎样的整流桥

电脑 2024-07-13

我想自己组装一个简单的汽车电瓶充电器，我想用220v转28v。电路图与原理，谢谢了

首先需要一个变压器：220变28伏的，200-500瓦功率，就看你的电瓶容量打算弄多大。然后再找一个整流桥，规格50伏10安培的。把变压器28伏的两个线头接在整流桥的两个交流输入端，把整流桥的两个直流输出端接到电瓶上面即可。如果需要测量充电电流，把电流表测量在电瓶与充电器的直流输出端子之间。

我有一个变压器输入220Ⅴ输出有24v.28v想做一个充24V的充电器需要什么件

把28v输出的次级线圈拆掉几圈就可以了，一边拆，一边用万用表测量实际输出电压，别拆多了就行。

首先自己的变压器输出如果是交流自己需要一组整流，就桥式整流堆，或者自己有四个二极管做成桥式整流电路，然后再输出端加一只滤波电容50v2200uf的就可以，这样就组成简单的充电电路了，还可以加电压表和电流表这样就可以知道充电过程和充电电压了。

扩展资料：

变压器改成充电器一般只要变压器变压输出的低压交流采用整流后就可以直接充电了。关键是变压器输出电压和电流的选择方面要适合所充电电池才可以。

变压器工作原理：

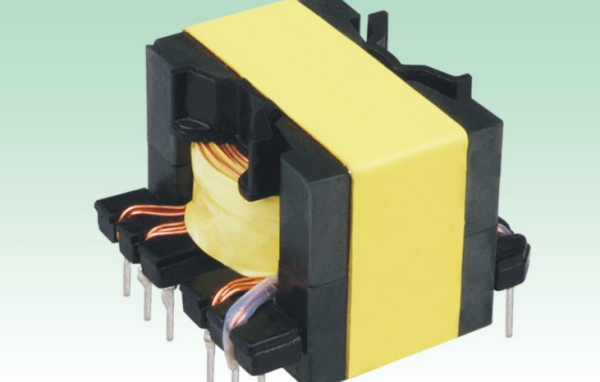

变压器是变换交流电压、交变电流和阻抗的器件，上海硕工——变压器当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

变压器接三相整流桥？

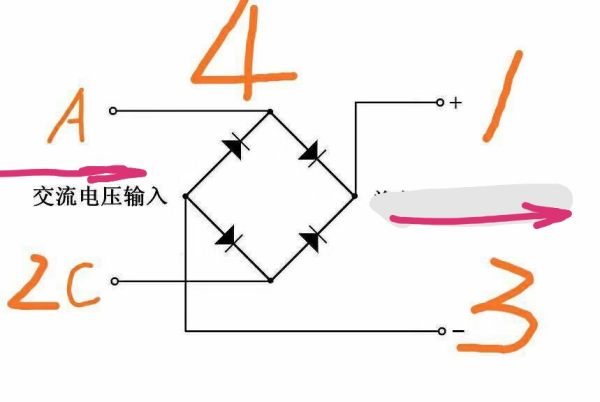

你的这个电源变压器是单相变压器，输入电压为0～220V～380V，次级电压输出是0～12～24～36V，可以用桥式整流电路整流为直流电，电路图如下：

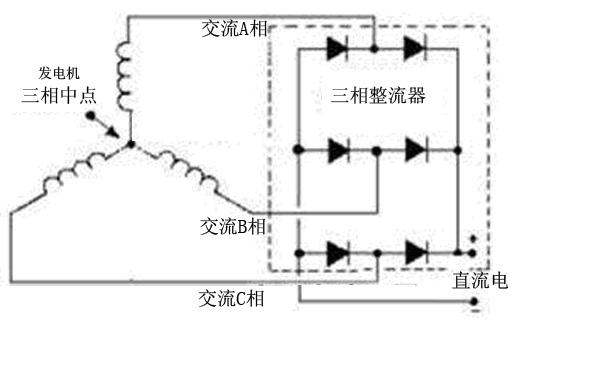

图中的2、4为电源变压器次级交流电输入，可以输入12V、24V、36V，1、3为整流后直流电输出电压与输入电压同步。你的那个三相整流桥堆适合于三相动力电输入整流，电路图如下：

输入220v输出14v用什么型号的整流桥才可以？

直接用一个整流桥是达不到理想状态的，最简单的是加一个变压器和整流器，但是稳定性不太好，有波动。再就是用开关电源，输出稳定但过程相对比较复杂。

整流桥整流问题

你如用的是整流桥就应二只表笔都要在整流桥的直流输出端测才正确。你现这种测法是不正确的。你需28V就要把AC接到整流桥（B空上）才可出到28V直流的。你以后可把A端固定到整流桥交流输入上，B、C端按你所需再选接到整流桥交流输入的另一端才可达到你想的12V或24V二用。你这变压器的电压可是绕高了点，充电时可小心把电瓶冲胖的哟。嘿嘿！
