有没有ASEMI整流桥KBP310功能引脚图解?

电脑 2024-08-29

kbpc3510整流桥怎么接线?谁有ASEMI接线图呀!

KBPC3510属于整流桥堆,接线方法如下图为例:


该桥堆接线以对角为准,电源变压器次级输出的交流电源,连接图中AC与对角线的接线端子,而另外对角线的接线端子为正(+)负(-)极。

ASEMI整流桥KBP210和KBP310用哪个比较好?

这个要看你电路的具体情况了,两个的电流是不一样的,KBP210的额定电流是2A,KBP310的额定电流是3安,但是它们的反向耐压都是1000伏。看你电路需要多少安电流的,当然用3安的也可以代替2安的用。

ASEMI整流桥KBP307和KBP310有何不同?

其实这两款型号可以说是一模一样的,唯一的区别就在于最后两个数字07和10上,大家都知道型号的数字都是代表了一定的参数,以前有些地区1000伏耐压是用7表示,而现在我们用10表示。我们可以具体来看看他们在各个方面的数据是一样的。 KBP307/KBP310参数描述 型号:KBP307/KBP310 封装:KBP-4/DIP-4 特性:整流扁桥 电性参数:3A 1000V 芯片材质:GPP 正向电流(Io):3A 芯片个数:4 正向电压(VF):1.10V 芯片尺寸:60 浪涌电流Ifsm:80A 漏电流(Ir):10uA 工作温度:-55~+150℃ 引线数量:4 整流桥堆KBP307/KBP3

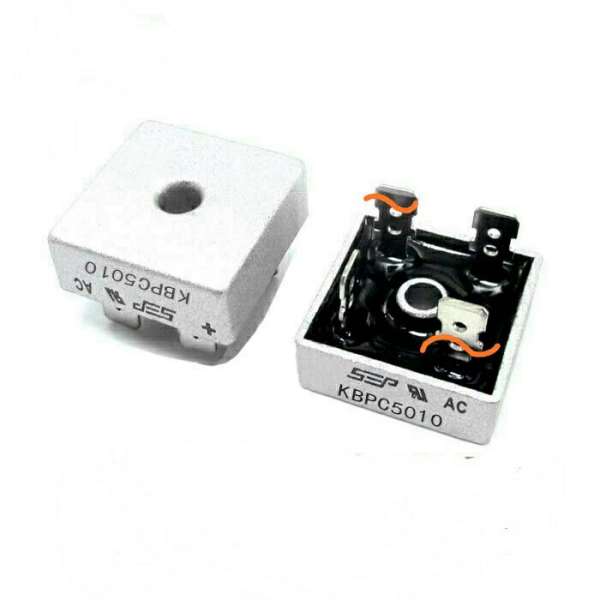

KBPC5010接线图谁有?ASEMI该型号各引脚怎么接线!

KBPC5010属于整流桥堆,接线方法AC对角线两端为交流电输入,其他两个分别为正负极,如下图为例:

如何知道自己选用的ASEMI整流桥KBP310合不合适?

在KBP310参数选择方面,总结以下经验: 1、二极管的反向电压应按实际电路使用时的最高电压计算。选择整流桥KBP310时,最高反向工作电压应大于实际计算值,并留有一定的余量。 2、最大输入电流应根据实际使用中的最大负载和电路的效率来计算。整流桥KBP310的额定整流电流必须大于该值并有一定的余量。 3、整流桥的正向峰值浪涌电流往往被忽略,因为该参数选择不当导致元件过早失效。当滤波电路中的电容过大时,该参数应尽量选高,所选择的整流桥KBP310是否合适,可以通过串联一个小电阻测量具体的电压值来获得。 4、一般整流管或整流桥都不是快恢复型,但有时为了降低低频段的传导噪声,会采用快恢复型二极管。
