如何在MCGS上添加2个七段数码管

电脑 2024-09-23

如何直接驱动两位七段数码管呢（显示两位数）

输入是一个4位的二进制数？那怎么加呀，应该是两个四位二进制数吧？和的最大数是 0001 1110，即为30。要用数码管显示，就要用BCD码译码器，但是和是二进制数，即1010~1111 是不能译码的，译码器输出显示乱码。问题来了，数码管只能显示两位十进制数，而加法器输出和是二进制数，这不能直接驱动显示，还需要进行数码转换，这可以太麻烦了。

2位7段数码管怎么使用？

1、2是公共端，控制位码，控制那个数码管亮（左右），如果是共阴的则接低电平，若为供阳的则相反。（这个可以用万用表的二极管档来判断，最好买的时候稳清楚），a-g、dp是控制断码，控制9个二极管的亮暗，可以直接接51的输出口（P0要加上拉电阻），如果是共阴的则接高电平来使数码管亮，若为供阳的则相反。用8位码控制，用16进制表示！二极管从最上面顺时针分别为a,b,c,d,e,f中间横线为g，点为dp。

2位7段共阳数码管如何使用？应如何和单片机进行连接。

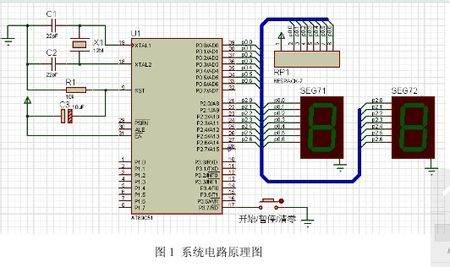

嘿嘿可以按照下面的图进行连接

一个接在P0口、一个接在P2口上，分别为7段数码管提供段形，采用共阴极的数码管，数码管的3、8引脚都接地，即公地。送高电平可以点亮相应的各段。

为静态显示方式。

呵呵满意就选满意回答

如何在proteus中添加7段数码管

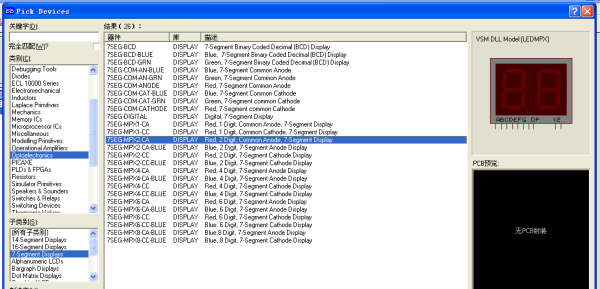

proteus中的7段数码管有28个，分共阳，为CA，共阳，为CC。还分一位和多位。如下图，数码管所在类别和子类，共有28个，可根据需要选一种或几种啦。

怎么只用2个输入端控制数字七段数码管显示1～4？译码器用7448。可另外加门电路

参考参考

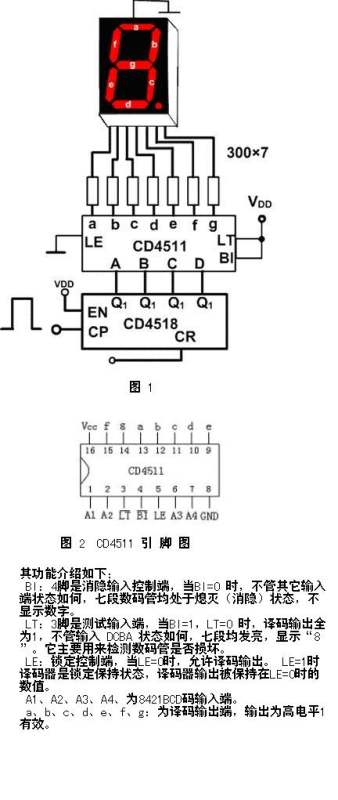

图1是 CD4511和CD4518配合而成一位计数显示电路，若要多位计数，只需将计数器级联，每级输出接一只 CD4511 和 LED 数码管即可。所谓共阴 LED 数码管是指 7 段 LED 的阴极是连在一起的，在应用中应接地。限流电阻要根据电源电压来选取，电源电压5V时可使用300Ω的限流电阻。

CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图2所示。其中a b c d 为 BCD 码输入，a为最低位。LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。LE是锁存控制端，高电平时锁存，低电平时传输数据。a～g是 7 段输出，可驱动共阴LED数码管。另外，CD4511显示数“6”时，a段消隐；显示数“9”时，d段消隐，所以显示6、9这两个数时，字形不太美观。
