斯奈德ATV630变频器参考频率通道1设置为AI1，给定切换分配设置为给定频率通道1，为什么调

电脑 2025-01-03

ATV630变频器斜坡频怎样设定

第一步型号确认：确认变频器的型号与所购买的变频器的型号是否一致。如不一致，让代理商退货。

第二步运输确认：打开包装后，检查变频器在运输过程中有无损坏。如有损坏，让代理商退货。

第三步电压确认：现场的电源电压应在变频器所接受的电压范围内。否则，下面的所有步骤停止。

第四步机械安装

第五步电机、变频器的绝缘测量。然后给变频器连线：按照图纸，连接电机线到U,V,W上，确保连接与电压一致；在确保电源关闭之后连接主电源到L1,L2,L3；连接控制源；连接速度给定源。有网络的连接网络。

第六步上电调试语言修改：上电后会显示语言选择。(仅上电第一次要做此修改)

第七步恢复出厂设置

在7号菜单“文件管理”有出厂设置，可恢复出厂设置。

第八步访问等级、时间修改

在“我的首选项”8.6有访问级别；8.5待定义为时间的修改

电气维修人员一般把此访问等级设为专家权限。

第九步在“简单启动”里设定电机参数：电机的功率、电压、电流、频率、转速等，并作自整定。设置最高频率、最低频率等。

第十步在“简单启动”里设加减速时间：设置合理的加减速时间。

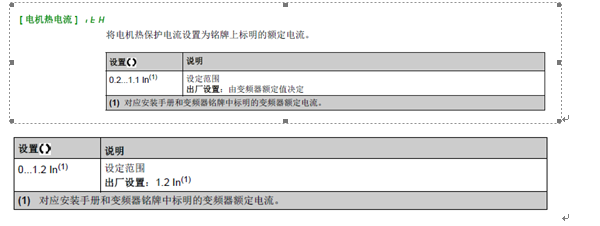

第十一步在“简单启动”里设保护参数电机的热保护电流值；在“完整设置”，电机参数，电机热监控下设电流限幅值等。

第十二步设控制源、频率源：在“完整设置”“命令与给定值(5.4)”中设启动变频器的通道，频率给定的通道。

第十三步IO分配在“完整设置”下“输入输出(5.10)”设置。AI1，AI2是电压信号；AI3是电流信号。AO1电流信号，AO2电压信号。电压信号0-10V，电流信号0-20mA。

第十四步有应用功能的分配应用功能。在“完整设置”下设

第十五步确定电机的转向给定以较小的频率，点动变频器，确认电机的转向；如相反可修改“完整设置”下“电机参数”“电动机控制”中参数PHr。

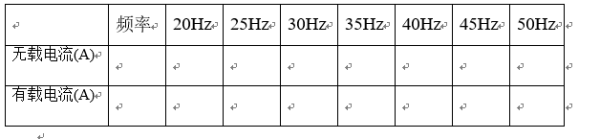

第十六步记录几个频率段的电流值

施耐德变频器ATV61怎样改变频率

如果是手动就按上箭头加（左边），如果是远方启动就增加毫安量，如果是自动的可以更改参数LSP（变频器最低运行频）增大，运行的最小频率改大一点。

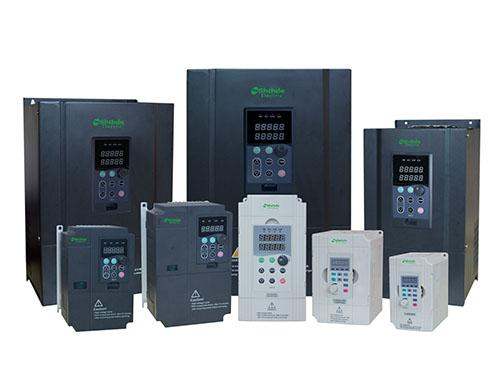

施耐德变频器全称为“施耐德交流变频调速器”，是由法国施耐德电气集团研发、制造和销售的知名变频器品牌。主要用于控制和调节三相交流异步电机的速度，以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能力以及无可比拟的灵活性。

在变频器市场占据着重要的地位。广泛应用于各工业领域，尤其在电梯、纺织、机床、起重运输和港口等行业。

施耐德变频器的保养：

1、在设计、安装、使用变频器时一定要遵从变频器使用说明书的指导；

2、各电气设计人员，现场电气调试人员可以在此基础上完善此变频器参考。

施耐德变频器应该是进入中国市场较早的一个品牌，所以有些老的产品象施耐德变频器, 施耐德变频器仍有大量的用户在使用，我们先就这两个系列产品的常见故障做一分析。

施耐德变频器我们最常见的故障就是通电无显示，该系列变频器的开关电源采用了一块UC2842芯片作为波形发生器，该芯片的损坏会导致开关电源无法工作，从而也无法正常显示，此外该芯片的工作电源不正常也会使得开关电源无法正常工作。

变频器AI1怎么用啊？？？

1、AI1为变频器的模拟量输入，一般在开环情况下，会将其作为电机转速的给定，当AI1的电压变化时，变频器可以根据这个值进行调速 2、电位器要输出电压，必须在固定端加上电源和电源地，就如你所描述的：10V和COM,如果直接将AI1和COM短接，AI1的输入就是0V，变频器可以启动（运行灯亮），但电机能否旋转，取决于你内部设定的曲线，通常0V时，电机默认转速为0，你可以修改变频器参数，将0V设定对应任意速度，电机可以旋转。不过，从安全角度考虑，0V时一般对应为0，这样比较安全。

施耐德变频器ATV61调试步骤？

施耐德ATV61系列变频器调试步骤：一准备工作 1、测绝缘。将变频器的电源端（R.S.T）与电机端（U.V.W）连接电缆脱开，用500兆欧或者1000兆欧的摇表对电缆进行绝缘检查，若符合要求，恢复接线。 2、检查接线。核实变频器的内外部控制线路接线，若无问题后方可送电。二调试前（1）将随机带来面板安好，送电后选择语言类型（中文）点击确定。（2）记录好电机的铭牌以110KW鼓风机为例；电机功率110KW 电压380V 频率50HZ 转数1490r/min 额定电流 198.7A 三调试 1.进入1.4电机控制菜单中，将上述铭牌信息进行输入 2.进行自整定。注意：自整定过程中
