连接板扩孔过大，给扩大的孔里镶一个套

高强螺栓扩孔过大如何处理？

在螺栓上扩孔？螺栓上扩孔，如果过大了，会使螺栓的截面积减少，会影响螺栓的抗拉强度。看来只能是报废了重新制作。

什么是扩孔镶套法？求大神

孔类零件的孔磨损严重时，只要结构允许，可采用镗扩磨损孔，然后镶套并磨削孔内表面过到规定要求的修复方法

如何采用机械加工修复法对草坪机械零部件进行修理？

机械加工修复法就是通过车削、磨削、镗削等机械加工的方式，恢复磨损和损伤零件的配合间隙或几何形状。

机械加工修复法是草坪机械零件修复过程中最基本和最主要的方法，它既可以作为一种独立的手段直接修复零件，也可以是其他方法的准备或最后加工必不可少的工序。机械加工修复法又可分为修理尺寸法、镶加零件法、局部修换法、换位（翻边）修复法等。

（1）修理尺寸法

对农业机械的动配合副中较复杂的零件进行修理时，可不考虑原来的设计尺寸，而采用切削加工或其他加工方法恢复其磨损部位的形状精度、位置精度、表面粗糙度和其他技术条件，从而得到一个新尺寸（这个新尺寸，对轴来说比原来设计尺寸小，对孔来说则比原来设计尺寸大），这个尺寸即称为修理尺寸。而与此相配合的零件则按这个修理尺寸制作新件或修复，保证原有的配合关系不变。这种方法称为修理尺寸法。

例如轴、传动螺纹、键槽等结构都可以采用这种方法修复。但必须注意，修理后零件的强度和刚度仍应符合要求，必要时要进行验算，否则不宜使用该法修理。对于表面热处理的零件，修后仍应具有足够的硬度以保证零件修理后的使用寿命。

修理尺寸法的应用极为普遍，为了得到一定的互换性，便于组织备件的生产和供应，大多数修理尺寸均已标准化，各种主要修理零件都规定有它的各级修理尺寸。

修复旧件的机械加工与新制件加工相比较有不同的特点：它的加工对象是成品，旧件除工作表面磨损外，往往会有变形；一般加工余量小；原来的加工基准多数已经破坏，给装接夹定位带来困难；加工表面性能已定，一般不能用工序来调整，只能以加工方法来适应它；多为单件生产、加工表面多样、组织生产比较困难等。了解这些特点，有利于确保修理质量。

要使修理后的零件符合制造图样规定的技术要求，修理时不能只考虑加工表面本身的形状精度要求，而且还要保证加工表面与其他未修表面之间的相互位置精度要求，并使加工余量尽可能小。必要时，需要设计专用的夹具。因此要根据具体情况，合理选择零件的修理基准和采用适当的加工方法。

加工后零件表面粗糙度对零件的使用性能和使用寿命均有影响，如对零件的工作精度、稳定性、疲劳强度、零件之间配合性质、抗腐蚀性等的影响。对承受冲击和交变载荷、重载、高速的零件更要注意表面质量，同时还要注意轴类零件的圆角半径，以免形成应力集中。另外，对高速运转的零件修理时，还要保证其应有的静平衡和动平衡要求。

使用机械加工的修理方法，简便易行，修理质量稳定可靠，经济性好，在零件修理中应用十分广泛。缺点是零件的强度和刚度削弱，需要更换或修复相配件，使零件互换性复杂化。

（2）镶加零件法

配合零件磨损后，在结构和强度允许的条件下，增加一个零件来补偿由于磨损和修复而去掉的部分，以恢复原有零件精度，这样的方法称为镶加零件修复法。常用的有扩孔镶套、加垫等方法。

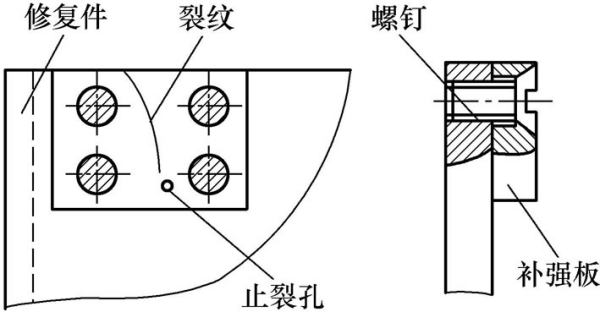

在零件裂纹附近局部镶加补强板，一般采用钢板加强，螺栓连接。脆性材料裂纹应钻止裂孔，如图9-14所示。通常在裂纹末端钻直径为3～6mm的孔。

图9-14 镶加补强板

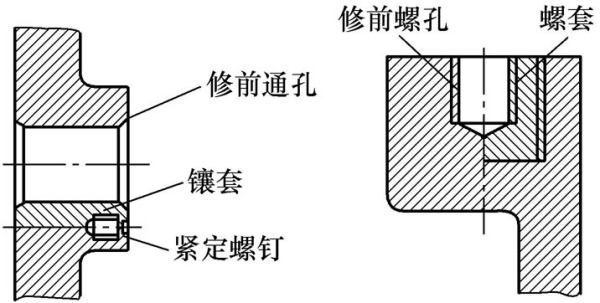

对损坏的孔，可镗大镶套，孔尺寸应镗大，保证有足够刚度，套的外径应保证与孔有适当过盈量，套的内径可事先按照轴径配合要求加工好，也可留有加工余量，镶入后再切削加工至要求的尺寸。对损坏的螺纹孔，可将旧螺纹扩大，再切削螺纹，然后加工一个内外均有螺纹的螺纹套拧入螺孔中，螺纹套内螺纹即可恢复原尺寸，如图9-15所示。对损坏的轴颈也可用镶套法修复。

图9-15 镶加零件修复法

镶加零件修复法在维修中应用很广，镶加件磨损后可以更换。有些机械设备的某些结构，在设计和制造时就应用了这一原理。对一些形状复杂或贵重零件，在容易磨损的部位，预先馕装上零件，以便磨损后只需更换镶加件即可达到修复的目的。

应用这种修复方法时，应注意镶加零件的材料和热处理一般应与基本零件相同，必要时选用比基体性能更好的材料。

为防松动，镶加零件与基体零件配合要有适当的过盈量，必要时可在端部加胶粘剂、止动销、紧定螺钉、骑缝螺钉或点焊固定等方法定位。

（3）局部修换法

有些零件在使用过程中，往往各部位的磨损量不均匀，有时只有某个部位磨损严重，其余部位尚好或磨损轻微。在这种情况下，如果

零件结构允许，可将磨损严重的部位切除，将这部分制新件，用机械连接、焊接或粘接的方法固定在原来的零件上，使零件得以修复，这种方法称为局部修换法。

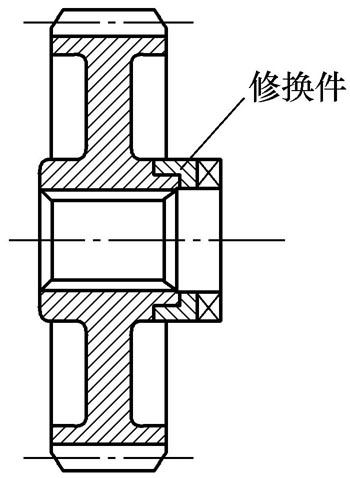

方法一：将双联齿轮中磨损严重的小齿轮的轮齿切去，重制一个小齿圈，用键连接，并用骑缝螺钉固定，如图9-16所示。

图9-16 双联齿轮中的小齿轮修换

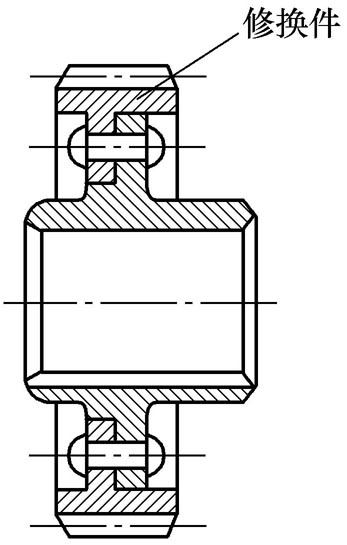

方法二：在保留的轮毂上铆接重制的齿圈，如图9-17所示。

图9-17 换齿圈保留齿轮的轮毂

方法三：局部修换牙嵌式离合器，以粘接法固定，如图9-18所示。该法应用很广泛。

图9-18 局部修换牙嵌式离合器

（4）换位（翻边）修复法

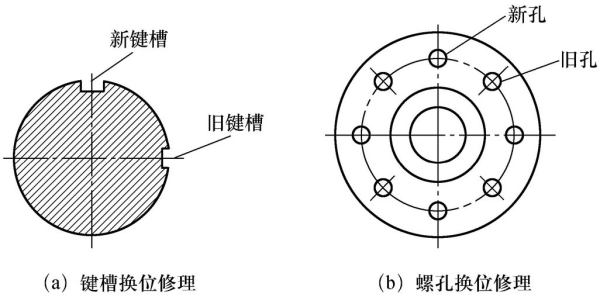

有些零件局部磨损可采用掉头转向的方法。如长丝杠局部磨损后可掉头使用，单向传力齿轮翻转180°，利用未磨损面将它换一个方向安装后继续使用。但必须结构对称或稍微加工即可实现时才能进行。如轴上重新开制新槽；连接螺孔可以转过一个角度，在旧孔之间重新钻孔；如图9-19所示。

图9-19 换位（翻边）修复法

PCB板过孔的问题

答：从过电的角度来说，没有什么影响，对电镀的成品率还有不少好处，但是对客户，也就是使用者来说，设计多大的孔是有讲究的，一般情况不能够随意改变，有些孔是既当通电的导通孔，也是插件孔，也就是说，一些元件的脚是插在这个孔里面的，如果变大了，这个元件的脚就插不稳了，焊接的时候就增加了不少麻烦，工作效率就低了，如果确实需要改变孔的大小，需要征得客户的同意，不然加工出来的产品客户有可能拒收。

钢结构节点高强螺栓连接连接板和腹板后，腹板和连接板再焊接. 是否符合规范？

不符合规范，整个钢结构中就没有这种节点形式。 为什么不符合呢？ 高强螺栓连接副的目的是：提高搞震性能，当结构受到冲击力破坏时，连接副能依靠构件间的相对滑动来对抗之。 高强螺栓连接副的作用原理：连接接触面须保证一定摩擦系数即粗糙度，构件间相对位置由强大的摩擦力来约束。 当梁上承重，摩擦力不足以提拱支撑力时，节点形式采用高强螺栓加焊接(H型钢的翼缘板等强焊接） ，腹板处仍采用高强螺栓连接形式。
