51单片机流水灯

电脑 2022-07-08

51单片机流水灯程序

程序如下:

#include

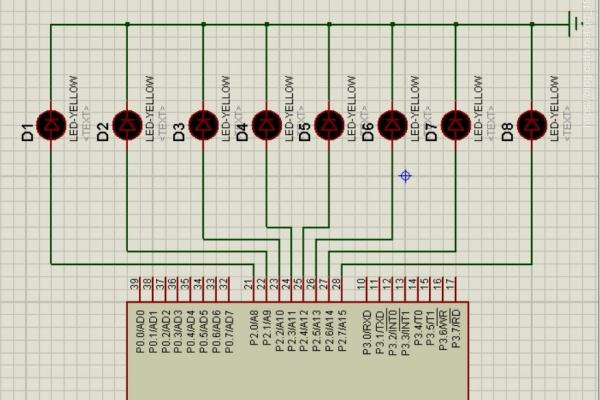

sbit led1 = P2^0;

sbit led2 = P2^1;

sbit led3 = P2^2;

sbit led4 = P2^3;

sbit led5 = P2^4;

sbit led6 = P2^5;

sbit led7 = P2^6;

sbit led8 = P2^7;


void main()

{

int i,j;

//点亮第一个灯

led1 = 1;

led2 = 0;

led3 = 0;

led4 = 0;

led5 = 0;

led6 = 0;

led7 = 0;

led8 = 0;

//延时1秒

for(i = 0;i < 110; ++i)

{

for(j = 0; j < 1000; ++j)

{

;//什么也不做

}

}

//点亮第二个灯

led1 = 0;

led2 = 1;

led3 = 0;

led4 = 0;

led5 = 0;

led6 = 0;

led7 = 0;

led8 = 0;

//点亮剩余的灯

//省略……

while(1);

}

扩展资料:

流水灯几点说明:

void:因为该延时函数不需要返回值,所以写为void

delay1s:该函数的函数名,命名需要符合C语言的标识符命名规则。

(): 不需要传入参数,所以括号中为空

至此我们可以把流水灯程序写为以下形式:

51单片机流水灯原理

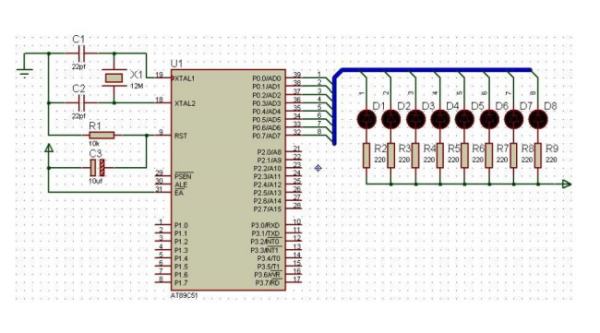

单片机流水灯控制原理就是将多个LED灯珠连接到不同的单片机输出端上,编程使单片机的这些输出端逐个的输出信号点亮LED,在设置好各个LED的通电时间和通电间隔时间后,就可以看到这些LED灯珠此起彼伏的亮起,如同流水一样.

51单片机中如何用汇编语言编写流水灯

流水灯就是51单片机控制led灯依次点亮的控制方式。具体程序如下:

ORG 0000H ;复位启动
AJMP START ;
ORG 001BH ;T1中断
AJMP T1INT ;

;定义变量========================
YSJS EQU 30H;延时计数器
LED EQU 31H;LED控制缓冲器

;主程序==========================
START: MOV LED,#0FEH ;初始化数据
MOV YSJS,#0 ;
MOV TMOD,#10H ;定时器1工作于方式1,16位定时器
MOV TL1,#0B0H ;设置定时初值
MOV TH1,#3CH ;定时时间=50mS
SETB ET1 ;使能定时器1中断
SETB TR1 ;启动定时器1
SETB EA ;开总中断

MOV P1,LED ;初始化流水灯
LOOP: JMP LOOP ;循环等待中断
T1INT: PUSH PSW ;定时器1中断程序
PUSH ACC ;保护现场
MOV TH1,#3CH ;定时时间=50mS
MOV TL1,#0B0H ;
INC YSJS ;

PUSH ACC ;保护ACC
MOV A,YSJI ;
CJNE A,#2,QT1 ;50mS*2=100mS
MOV P1,LED ;
MOV A,LED ;
RL A ;累加器A的值循环左移1位
MOV LED,A ;
MOV YSJS,#0 ;
QT1: POP ACC ;恢复现场
POP PSW ;
RETI ;返回主程序
END ;汇编程序结束

扩展资料:

实现流水灯的三个方法:

第一种,总线方法实现流水灯。这是一种比较笨但又最易理解的方法,采用顺序程序结构,用位指令控制P1口的每一个位输出高低电平,加上延时函数,即可控制每个LED灯的亮灭。

第二种,移位方法实现流水灯采用循环程序结构编程。首先在程序开始给P1.0口送一个低电平,其它位为高。然后延时一段时间再让低电平往高位移动,这样就实现“流水”的效果了。

第三种,库函数实现流水灯。利用左移函数进行。

51单片机流水灯原理有谁能解释下吗

单片机流水灯控制原理就是将多个LED灯珠连接到不同的单片机输出端上,编程使单片机的这些输出端逐个的输出信号点亮LED,在设置好各个LED的通电时间和通电间隔时间后,就可以看到这些LED灯珠此起彼伏的亮起,如同流水一样。

很简的51单片机C语言流水灯程序

1、51单片机C语言实现循环8个流水灯左移三次,后右移三次。
例程:

#include//51单片机头文件
#include//包含有左右循环移位子函数的库
#defineuintunsignedint//宏定义
#defineucharunsignedchar//宏定义
sbitbeep=P2^3;
voiddelay(uintz)//延时函数,z的取值为这个函数的延时ms数,如delay(200);大约延时200ms.
{//delay(500);大约延时500ms.
uintx,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
voidmain()//主函数
{
uchara,i,j;
while(1)//大循环
{
a=0xfe;//赋初值
for(j=0;j<3;j++)for(i=0;i<8;i++)//左移三次
{
P1=a;//点亮小灯
beep=0;//开启蜂鸣器
delay(50);//延时50毫秒
beep=1;//关闭蜂鸣器
delay(50);//再延时50毫秒
a=_crol_(a,1);//将a变量循环左移一位
}
a=0x7f;
for(j=0;j<3;j++)for(i=0;i<8;i++)//右移三次
{
P1=a;//点亮小灯
beep=0;//开启蜂鸣器
delay(50);//延时50毫秒
beep=1;//关闭蜂鸣器
delay(50);//再延时50毫秒
a=_cror_(a,1);//将a变量循环右移一位
}
}
}


2、51单片机是对所有兼容Intel 8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8031单片机,后来随着Flash rom技术的发展,8031单片机取得了长足的进展,成为应用最广泛的8位单片机之一,其代表型号是ATMEL公司的AT89系列,它广泛应用于工业测控系统之中。很多公司都有51系列的兼容机型推出,今后很长的一段时间内将占有大量市场。51单片机是基础入门的一个单片机,还是应用最广泛的一种。
