内孔R,从小尺寸车到大尺寸怎么编程

电脑 2022-08-24

数控车床内孔怎样编程

和外圆的编程一样,只是你退刀的方向变为负方向即可,但不要太大,否则会撞着工件,以FANUC为例,若用G71循环的话,你只需把第2个U值变为负值即可,其精车路线和外圆一样。

数控车床车内孔从内径15车到内径16怎样加工?

将编程原点设置在孔口端面旋转中心,数控程序如下: M03 S2000 T0101 G0 X16.0 Z1.0 G1 Z-…… F0.1 (根据孔深输入适当的Z值) X15.0 G0 Z100.0 M30

请教数控师傅们,我图纸内孔直经50,车到60,内孔长70,用G71循环怎么编程?

数控编程,图纸内孔直径50mm加工单60,内孔长度70,使用G71循环指令编程是很合适的,首先应该理解G71循环指令的具体格式及意义,然后计算出刀具的轨迹坐标点,最后将坐标点的数据代入G71格式中即可完成。

数控用G73车内孔怎么编程?

G73 U(△i) W(△k)R(d) P(ns) Q(nf) X(△u) Z(△w) F S T △i—X轴方向粗车的总退刀量,半径值; △k—Z轴方向粗车的总退刀量; d—粗车循环次数; 其余同G71。 在ns程序段可以有X、Z方向的移动。 G73适用于已初成形毛坯的粗加工。 编这个内孔的程序建议使用G71,G71的使用方法跟这个差不多

广数车床车内R怎么编程,比如R24…12深

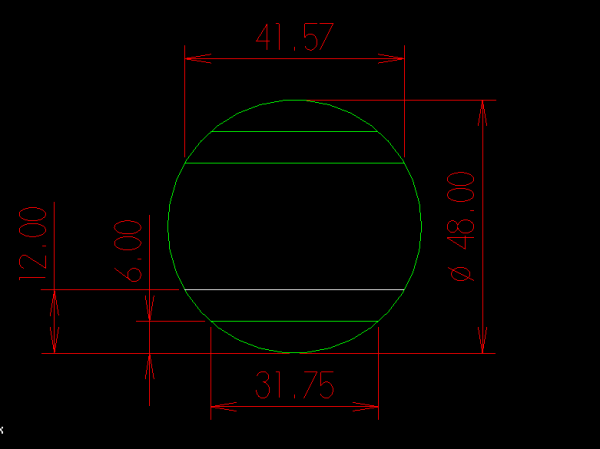

你可能不是不会编这个程序,只是你不会算吧,R24 12深,单边还是总和,也就是单边6.看图说话.

G03X0 Z-41.57 R24

格式是这样.X0可以写也可以不写.
