旋转圆盘电极的配置?

电脑 2022-09-05

什么是旋转圆盘电极?

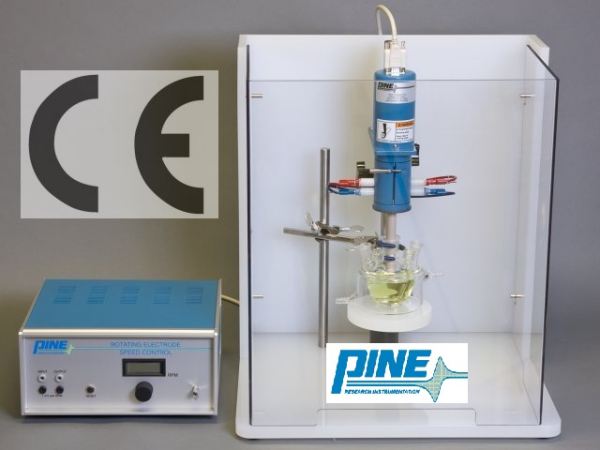

旋转圆盘电极Rotating Disk Eleetrode,简称RDE,RDE只有一个圆盘,它是一种流体动力学技术。需要配合旋转圆盘圆环/电极/装置(MSR/ASR)使用。 圆盘电极只有一盘,环盘电极则在圆盘外围设置一个圆环,盘与环之间只有很小的间隙,圆盘或环盘围绕中心轴旋转,转速由一个旋转系统调节和测量。 在电化学技术中,用来测电极和电解质溶液相对运动,称流体动力学技术。 PINE的旋转圆盘圆环装置及电极是目前国际上电化学领域应用最为广泛的产品,在众多论文中被提及,其优异的性能可以保证实验结果的客观性和稳定性,广泛用于化学电源、电镀、金属腐蚀等应用领域和电化学技术研究上。

旋转圆盘电极的使用方法

在测量时电极浸入测量溶液不宜太深,一般以2~3mm为宜。电极的转速要适当,太慢时自然对流起主要作用,太快时则会出现湍流,不能得到有效参数。要求在旋转过程中保证电极表面出现层流状态。
旋转圆盘电极的极限扩散电流密度公式,由V.G.Levich(前苏联)于1942年提出,Levich方程如下,极限扩散电流iL是研究电化学动力学的重要参数。如果在不同转速条件下测得iL值,作iL-ω1/2图,可求出D;用标准溶液标定后可测反应物种的浓度,常用于定量分析。
方程中:
iL:levich 电流
n:电荷转移数
F:法拉第常数
A:电极面积
D:扩散系数
w:旋转盘角速度
v:粘度
c:溶液浓度

什么是旋转圆盘圆环电极?

在电化学技术中,若电极相对于电解质溶液保持静止不动,称静止电极技术;若电极和电解质溶液相对运动,称流体动力学技术。旋转圆盘电极(或称转盘电极)和旋转环盘电极是常用的两种流体动力学技术。转盘电极只有一圆盘,环盘电极则在圆盘外围设置一个圆环,盘与环之间只有很小的间隙,圆盘或环盘围绕中心轴旋转,转速由一个旋转系统调节和测量。 在旋转圆盘电极的稳态技术中,电极附近液相内的有效扩散层厚度 ,式中D为扩散系数;v为动力粘度系数;ω为圆盘电极转动角频率。δ易于控制和计算,因而旋转圆盘电极比静止电极有以下优点:浓差极化稳定,极化曲线稳定性好,可以测量比较迅速的电化学反应。所以测量旋转圆盘电极的极化曲线,尤其在

旋转圆盘电极的使用有哪些事项需特别留意

 旋转圆盘电极使用注意事项:

1、LSV扫描时,推荐先从低速预扫至高速,再从高速扫至低速;

2、电极打磨一般先用5um抛光粉抛光,再用0.5um和0.05um抛光粉抛至平滑;

3、电解池的密封可以确保实验过程中电解液中O2饱和。若密封不好,会造成O2逸出,实验数据不成规律;

4、LSV扫描前,先往电解液中通入O2,扫描LSV时,继续往电解液液面上通入O2,保证电解液中O2饱和;

5、一般滴10uL催化剂溶液到电极表面,再用表面皿或培养皿或烧杯将其盖上,自然晾干即可。不推荐烘箱高温烘干,这种方式制备的催化剂容易裂开。若采用红外加热的方式,则功率应尽量调小;

6、在测量时电极浸入测量溶液不宜太深,一般以2~3mm为宜。电极的转速要适当,太慢时自然对流起主要作用,太快时则会出现湍流,不能得到有效参数。要求在旋转过程中保证电极表面出现层流状态。

7、旋转圆盘电极的极限扩散电流密度公式,由V.G.Levich(前苏联)于1942年提出,Levich方程如下,极限扩散电流iL是研究电化学动力学的重要参数。如果在不同转速条件下测得iL值,作iL-ω1/2图,可求出D;用标准溶液标定后可测反应物种的浓度,常用于定量分析。

我要做CO2电化学还原实验,需要用到旋转圆盘电极,请问工作电极旋转的同时,如何保持电解池的气密性?

一般旋转圆盘电极测试都是不密封的。除非你买的装置自带密封设计,否则改装成密封的很困难。转轴处如果密封还不影响旋转的均匀性,手动改造非常困难,还容易伤到设备。不过也可以把整个装置密封。 通常情况下,要把测试气体通入液面一下就可以测试了。如果你只是怕还原出来的CO有毒的话,把整个装置放在通风橱里就行。再说一般还原的电流在毫安或者微安级别,还原出来的CO量非常少,还没有路边人抽烟产生的CO多,几乎不会对人体产生多大危害。
