CAD布局为什么出现这种情况

电脑 2022-09-07

cad布局里的视口怎么动不了,也选不中

cad布局里的视口动不了,也选不中是设置错误造成的,解决方法为:

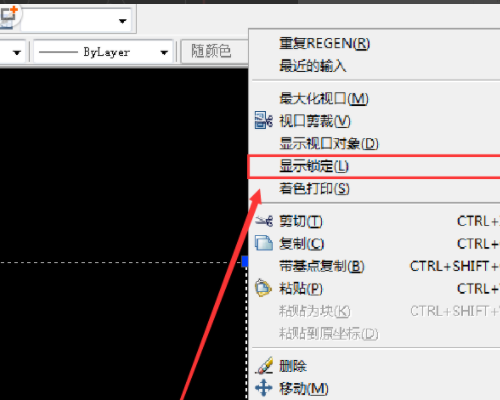

1、选中视口,右击,点击显示锁定,如下图所示。

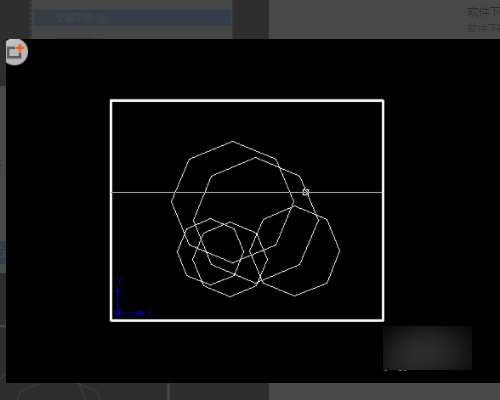

2、之后视口就锁定了,双击进入视口改动,也不用怕视口比例会变了,如下图所示。

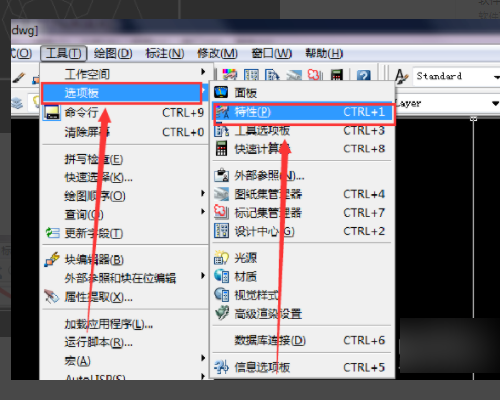

3、接下来需要找到选项板——特性,如图所示。

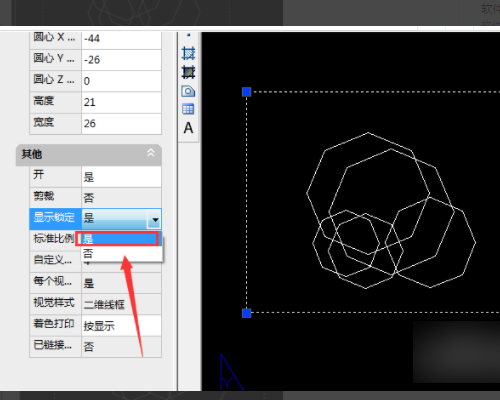

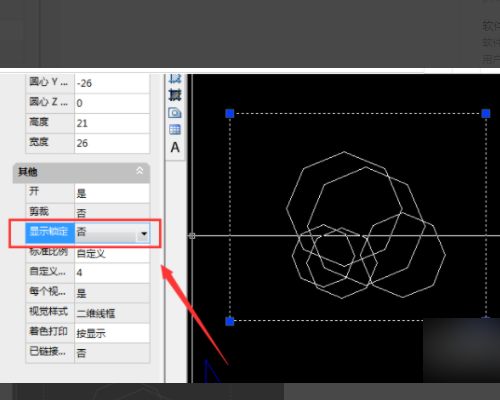

4、选中视口,在特性栏里面会看到显示锁定,目前显示是否。

5、将显示锁定调成是,视口锁定就调好了,如下图所示。

请问为什么cad模型中的布局里不能全部显示出来?

CAD图纸模型显示不出来的话,很有可能是图层被锁定的缘故。解决方法如下:

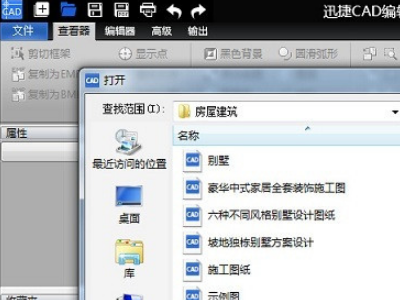

1、首先是通过CAD编辑器将要进行操作的图纸文件打开,可以打开的文件格式包含dwg、dwt、dxf等大部分CAD文件。

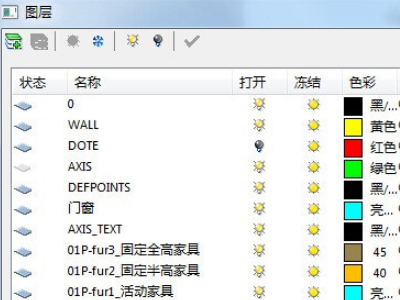

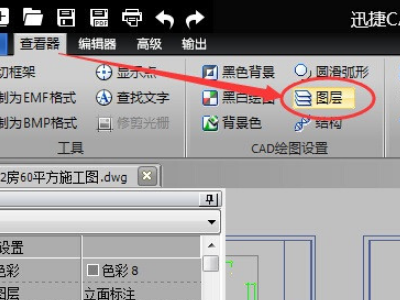

2、文件打开后,在“查看器”面板内容,点击选择“图层”工具打开图层窗口。

3、在图层窗口中会显示当前cad文件的所有图层,图层信息包括状态、名称、打开、冻结、色彩、线型、线宽、绘图、锁定。

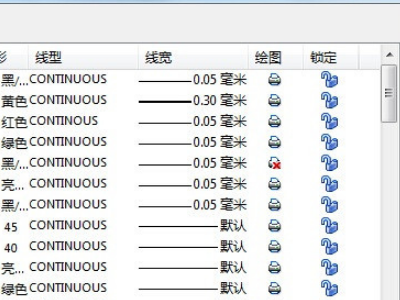

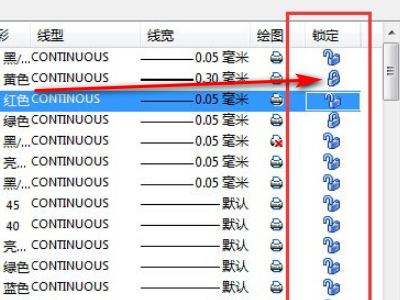

4、在“锁定”中,点击对应图层的锁图标,即可对该图层进行锁定。

5、需要解锁再点击一下解锁就可以了。

布局和模型 本来就是不一样的显示。你红线画的,是在布局界面画的,所以在模型里不显示。但……如果你想在布局看到的图,显示模型里,可以使用转换:在“布局”(模型旁边)的那个标签上,右键点击,会出现选择框,选择“将布局输出到模型”,保存好,再打开就行了!

cad布局光标跳动点不准

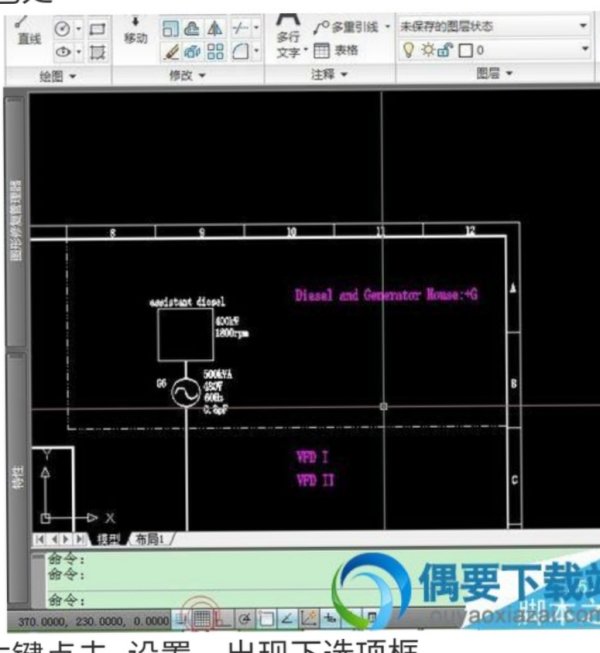

1、发现cad出现跳格现象后在cad界面下方找到栅格图中红色处
cad光标跳动

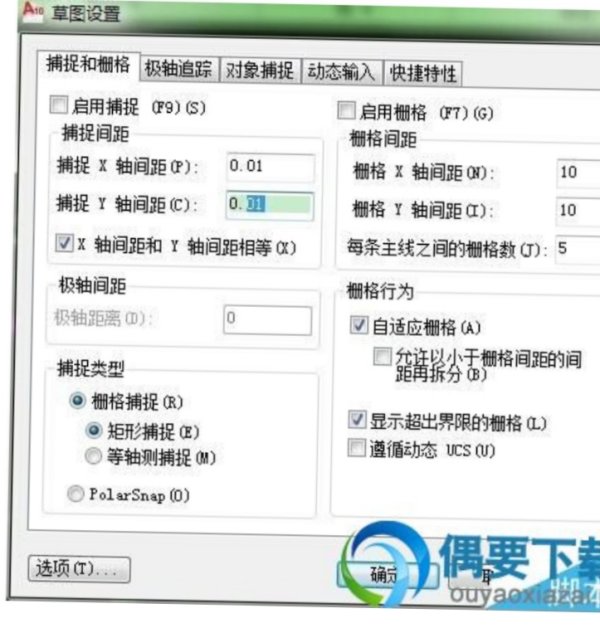

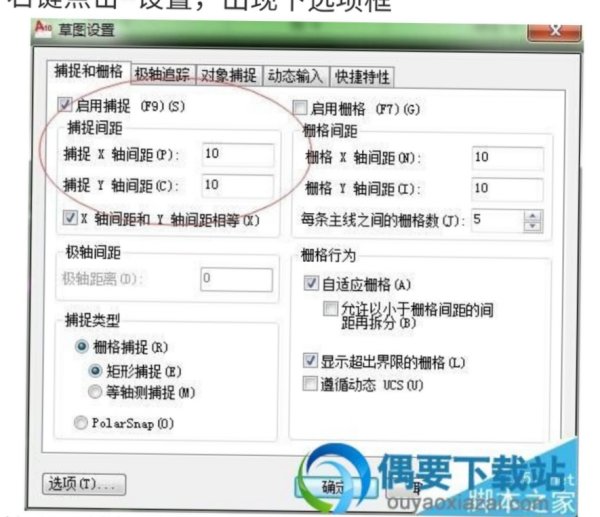

2、右键点击--设置,出现下选项框
cad光标跳动点不准解决办法
3、将启用捕捉选项不选择,最好将下间距调小,确定就能了.如图
【摘要】

cad布局光标跳动点不准【提问】

1、发现cad出现跳格现象后在cad界面下方找到栅格图中红色处

cad光标跳动

2、右键点击--设置,出现下选项框

cad光标跳动点不准解决办法

3、将启用捕捉选项不选择,最好将下间距调小,确定就能了.如图

【回答】

要图解吗,亲【回答】

要【提问】

好的,稍等一下【回答】

【回答】

【回答】

这个是第一步的【回答】

布局里光标跳【提问】

不是模型【提问】

【回答】

【回答】

这是第二步的【回答】

【回答】

【回答】

这是第三步的【回答】

CAD为什么会出现这种情况"\n***INTERNAL ERROR: VL namespace mismatch\n""type Y

这个和你的图纸有关系,出现这种情况之后,你在命令行输入Y,之后,图纸就可以继续用了。 这个错误的英文字面翻译是命名空间不匹配,有可能是因为图纸中的块重复,或者图纸中的布局冲突,等等,影响了CAD的宏,下次打开或者打开别的图纸,就不会出现了。 希望对你有所帮助额。。。

cad中画好的图形在布局1或布局2或在图纸中中显示不出来,这是怎么回事?

第一个问题,布局1和布局2你可以把他们理解成为一张相片的纸,而模型就是个大的图像库,你在布局里面可以通过快捷键MV拉出来一个窗口,然后双击点就去之后滚动鼠标滑轮,可以放大里面的图形,这些图形都是你模型里面的,你可以截取其中的一部分放到这个窗口里面,双击窗口之外的地方你就可以退出这个窗口了,在新建个视口你会发现跟第一个是一样的情况,你就可以在这个视口里面放另外部分的图。布局1和布局2的区别就是,当布局一里面这样的视口多了,就会比较卡,显示慢,你可以理解成布局1这个纸放满了,那我们就要换另外一张纸里面去了,也就是布局2了,同样布局2满了还可以有布局3,布局4等。这些都可以自己新建出来。 第二个问题
