液晶无纸记录仪最多可以带几个输入通道，几个变送输出？

NHR-7100R液晶无纸记录仪最多支持4通道输入，但是馈电输出只有两路，两路24V馈电输出可以带4个变送器吗？

7100R液晶无纸记录仪每一路的馈电输出负载能力是100mA，一路馈电带2个普通的变送器是没问题的。

NHR-T710触摸超薄无纸记录仪最多支持几个通道输入？

T710触摸超薄无纸记录仪最多支持8通道全隔离的万能信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）。还可根据现场需求选择2路报警输出，1个馈电输出，RS485通讯接口，以太网接口。

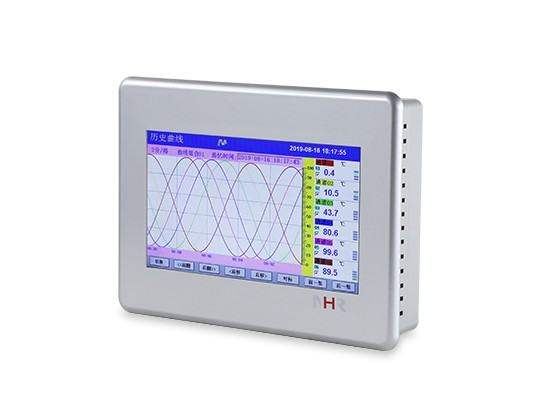

NHR-T710触摸超薄无纸记录仪

NHR-T910系列超薄大屏无纸记录仪采能做几路输入？

NHR-T910系列超薄大屏无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。10路万能信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带4路报警输出，1个馈电输出，RS485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。

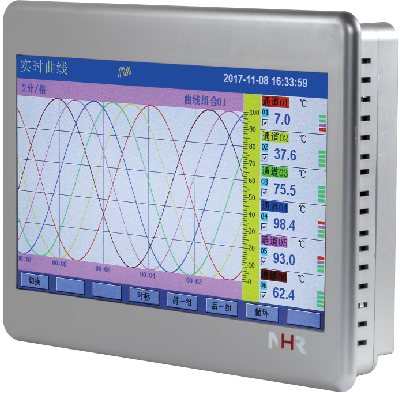

NHR-T910系列超薄大屏无纸记录仪

功能特点

★采用9英寸进口800*480点阵TFT高亮度彩色图形液晶显示，LED背光，画面清晰、宽视角。

★采用四线电阻触摸屏，触摸效果极佳。

★采用高性能ARM微处理器为核心，产品具有功耗低、响应快、功能强、性价比高等特点。

★输入--输出--电源之间隔离设计，对输入、输出、电源采取可靠保护和强抗干扰设计。

★产品开孔尺寸231*170*35mm，35mm的插入深度大大节约了控制柜安装空间。

★支持USB数据转存和SD卡内存扩展，与数据管理软件配套使用实现历史数据的查阅与分析。

★内置大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；曲线显示自由组合，自定义曲线颜色，丰富的棒图显示，仪表自带汉字字库，支持汉字拼音输入、汉字位号、单位自定义输入，可任意切换中、英文操作界面，简单方便。

★支持标准MODBUS RTU协议RS485通讯接口，支持MODBUS TCP/IP协议的以太网RJ45接口。

主要技术指标

1.输入信号：最多10通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。

2.信号类型：

标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；

标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；

毫伏信号：0～20mV、0～100mV、±20mV、±100mV；

热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；

热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；

线性电阻信号：0～400Ω；

3.精度：±0.2％FS。

4.显示刷新周期：1秒。

5.存储容量：内部Flash存储器容量64M Byte。

6.记录时间：10通道，64M Byte容量。（不断电连续记录）

记录间隔
1秒 2秒 4秒 6秒 15秒 30秒 1分 2分 4分

记录长度 24天 48天 97天 145天 364天 728天 1456天 2912天 5825天

计算公式：记录时间（天）=

（备注：通道数的计算：程序将通道数划分为4、8、16三档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。）

7.报警输出：最多4路报警继电器常开触点输出，触点容量1A／250VAC、1A／24VDC（阻性负载）。

8.馈电输出：变送器馈电电源，额定电压24VDC±10%，最大电流100mA。

9.通讯接口：隔离RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。

10.供电：电压范围85～264VAC；频率：50/60Hz；最大功耗：10W。

11.工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。。

NHR-6800彩色无纸记录仪使用多大的液晶屏，能够同屏显示几个通道的数值或曲线？

6800彩色无纸记录仪选用7英寸800*480点阵宽屏，可显示实时曲线、棒图、数显画面。实时曲线画面可同时显示6个通道的曲线（不同颜色）；棒图画面可同屏显示8通道的数据和百分比棒图；数显画面可切换显示画面的路数，有“二路、四路、六路、十二路”。

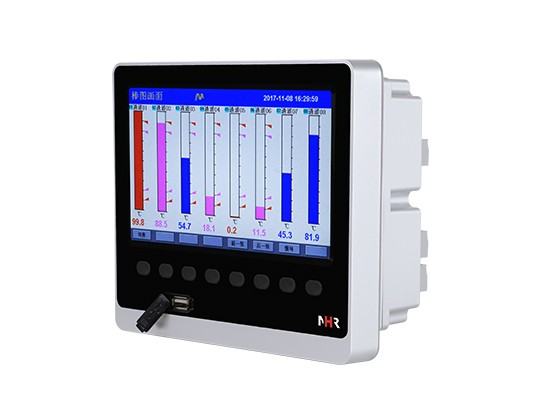

6800彩色无纸记录仪

两路共地的4-20mA信号可以接到同一台NHR-7100R液晶无纸记录仪的2个通道上吗？

可以的，该款液晶无纸记录仪输入4个通道之间是相互隔离的，就算是共地的电流信号接到记录仪上也不会互相影响。

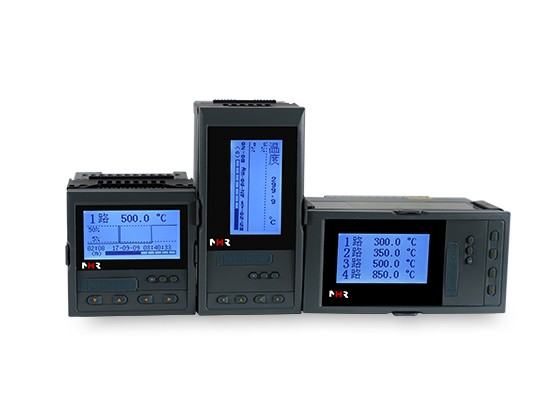

NHR-7100R液晶无纸记录仪
