C51单片机简易交通灯程序
c51单片机c语言交通灯的程序

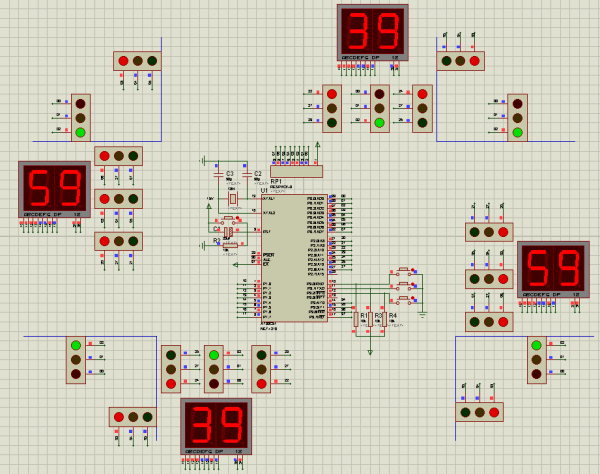

Proteus仿真原理图:
程序如下:
#include
#define uchar unsigned char
#define uint unsigned int
uchar data buf[4];
uchar data sec_dx=20;//东西数默认
uchar data sec_nb=30;//南北默认值
uchar data set_timedx=20;
uchar data set_timenb=30;
int n;
uchar data b;//定时器中断次数
sbit k1=P1^6;//定义5组开关
sbit k2=P1^7;
sbit k3=P2^7;
sbit k4=P3^0;
sbit k5=P3^1;
sbit Yellow_nb=P2^5; //南北黄灯标志
sbit Yellow_dx=P2^2; //东西黄灯标志
sbit Green_nb=P2^4;
sbit Green_dx=P2^1;
sbit Buzz=P3^7;
bit Buzzer_Indicate;
bit time=0;//灯状态循环标志
bit set=1;//调时方向切换键标志
uchar code table[11]={ //共阴极字型码
0x3f, //--0
0x06, //--1
0x5b, //--2
0x4f, //--3
0x66, //--4
0x6d, //--5
0x7d, //--6
0x07, //--7
0x7f, //--8
0x6f, //--9
0x00 //--NULL
};
//函数的声明部分
void delay(int ms);//延时子程序
void key();//按键扫描子程序
void key_to1();//键处理子程序
void key_to2();
void key_to3();
void display();//显示子程序
void logo(); //开机LOGO
void Buzzer();
//主程序
void main()
{
TMOD=0X01;
TH0=0XD8;
TL0=0XF0;
EA=1;
ET0=1;
TR0=1;
EX0=1;
EX1=1;
logo();
P2=0Xc3;// 开始默认状态,东西绿灯,南北黄灯
sec_nb=sec_dx+5;
while(1)
{
key(); //调用按键扫描程序
display(); //调用显示程序
Buzzer();
}
}
//函数的定义部分
void key() //按键扫描子程序
{
if(k1!=1)
{
delay(10);
if(k1!=1)
{
while(k1!=1)
{
key_to1();
for(n=0;n<40;n++)
{ display();}
}
}
}
if(k2!=1)
{
delay(10);
if(k2!=1)
{
while(k2!=1)
{
key_to2();
for(n=0;n<40;n++)
{ display();}
}
}
}
if(k3!=1)
{
TR0=1; //启动定时器
Buzzer_Indicate=0;
sec_nb=set_timenb; //从中断回复,仍显示设置过的数值
sec_dx=set_timedx;
if(time==0)
{ P2=0X99;sec_nb=sec_dx+5; }
else { P2=0xC3;sec_dx=sec_nb+5; }
}
if(k4!=1)
{
delay(5);
if(k4!=1)
{
while(k4!=1);
set=!set;
}
}
if(k5!=1)
{
delay(5);
if(k5!=1)
{
while(k5!=1)
key_to3();
}
}
}
void display() //显示子程序
{
buf[1]=sec_dx/10; //第1位 东西秒十位
buf[2]=sec_dx%10; //第2位 东西秒个位
buf[3]=sec_nb/10; //第3位 南北秒十位
buf[0]=sec_nb%10; //第4位 南北秒个位
P1=0xff; // 初始灯为灭的
P0=0x00;
P1=0xfe; //片选LCD1
P0=table[buf[1]];
delay(1);
P1=0xff;
P0=0x00;
P1=0xfd; //片选LCD2
P0=table[buf[2]];
delay(1);
P1=0xff;
P0=0x00;
P1=0Xfb; //片选LCD3
P0=table[buf[3]];
delay(1);
P1=0xff;
P0=0x00;
P1=0Xf7;
P0=table[buf[0]]; //片选LCD4
delay(1);
}
void time0(void) interrupt 1 using 1 //定时中断子程序
{
b++;
if(b==19) // 定时器中断次数
{ b=0;
sec_dx--;
sec_nb--;
if(sec_nb<=5&&time==0) //东西黄灯闪
{ Green_dx=0;Yellow_dx=!Yellow_dx;}
if(sec_dx<=5&&time==1) //南北黄灯闪
{ Green_nb=0;Yellow_nb=!Yellow_nb;}
if(sec_dx==0&&sec_nb==5)
sec_dx=5;
if(sec_nb==0&&sec_dx==5)
sec_nb=5;
if(time==0&&sec_nb==0)
{ P2=0x99;time=!time;sec_nb=set_timenb;sec_dx=set_timenb+5;}
if(time==1&&sec_dx==0)
{P2=0Xc3;time=!time;sec_dx=set_timedx;sec_nb=set_timedx+5;}
}
}
void key_to1() //键盘处理子程序之+
{
TR0=0; //关定时器
if(set==0)
set_timenb++; //南北加1S
else
set_timedx++; //东西加1S
if(set_timenb==100)
set_timenb=1;
if( set_timedx==100)
set_timedx=1; //加到100置1
sec_nb=set_timenb ; //设置的数值赋给东西南北
sec_dx=set_timedx;
}
void key_to2() //键盘处理子程序之-
{
TR0=0; //关定时器
if(set==0)
set_timenb--; //南北减1S
else
set_timedx--; //东西减1S
if(set_timenb==0)
set_timenb=99;
if( set_timedx==0 )
set_timedx=99; //减到1重置99
sec_nb=set_timenb ; //设置的数值赋给东西南北
sec_dx=set_timedx;
}
void key_to3() //键盘处理之紧急车通行
{
TR0=0;
P2=0Xc9;
sec_dx=00;
sec_nb=00;
Buzzer_Indicate=1;
}
void int0(void) interrupt 0 using 1 //只允许东西通行
{
TR0=0;
P2=0Xc3;
Buzzer_Indicate=0;
sec_dx=00;
sec_nb=00;
}
void int1(void) interrupt 2 using 1 //只允许南北通行
{
TR0=0;
P2=0X99;
Buzzer_Indicate=0;
sec_nb=00;
sec_dx=00;
}
void logo()//开机的Logo "- - - -"
{ for(n=0;n<50;n++)
{
P0=0x40;
P1=0xfe;
delay(1);
P1=0xfd;
delay(1);
P1=0Xfb;
delay(1);
P1=0Xf7;
delay(1);
P1 = 0xff;
}
}
void Buzzer()
{
if(Buzzer_Indicate==1)
Buzz=!Buzz;
else Buzz=0;
}
void delay(int ms) //延时子程序
{
uint j,k;

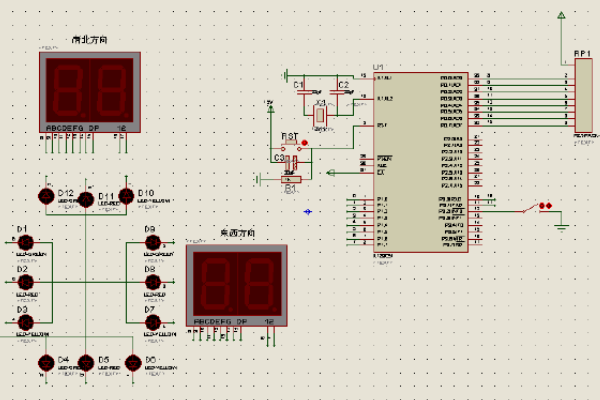

for(j=0;j for(k=0;k<124;k++); } // 51单片机控制交通灯要求用汇编语言,仿真实例,可以参考一下 SNF EQU 00H ; 南北通行标志位 EWF EQU 01H ; 东西通行标志位 URF EQU 02H ; 紧急事件标志位 ORG 0000H LJMP MAIN ; 上电转主程序 ORG 000BH ; 定时中断入口 LJMP DSZD ORG 0003H ; 紧急中断入口 LJMP URZD ORG 0030H MAIN: LCALL INIT ; 调用初始化子程序 LOOP: LCALL DIS ; 循环执行显示子程序 AJMP LOOP ; *** *** *** 初始化程序 INIT: SETB SNF SETB EWF SETB URF MOV R2,#20 ; 定时器中断20次为1s MOV TMOD,#01H ; 初始化定时器 MOV TL0,#0B0H MOV TH0,#3CH SETB EA ; 开定时中断与紧急中断 SETB ET0 SETB TR0 SETB EX0 SETB IT0 ; 设置中断程控方式 MOV DPTR,#TAB ; 数值首地址放入DPTR中 MOV 40H,#40 ; 东南西北通行时间设置 MOV 41H,#40 MOV 30H,#40 ; 通行时间初始化 MOV 31H,#60 MOV P0,#4CH ; 初始化时南北通行并把交通灯状态分别放在32H和33H中 MOV 32H,#4CH MOV P2,#15H MOV 33H,#15H RET ; *** *** *** 显示子程序 DIS: MOV P3,#0DFH ; 选中南北方向的十位数码管 MOV A,30H ; 把显示数据送人数码管显示 MOV B,#10 DIV AB MOVC A,@A+DPTR MOV P1,A ; LCALL D1MS MOV P3,#0EFH ; 选中南北方向的个位数码管 MOV A,B ; 送入数码管显示 MOVC A,@A+DPTR MOV P1,A LCALL D1MS MOV P3,#7FH ; 选中第东西方向的十位数码管 MOV A,31H ; 送入数码管显示 MOV B,#10 DIV AB MOVC A,@A+DPTR MOV P1,A LCALL D1MS MOV P3,#0BFH ; 选中第东西方向的个位数码管 MOV A,B MOVC A,@A+DPTR MOV P1,A LCALL D1MS SETB P3.0 SETB P3.1 JNB P3.0,DIS_S ; 查询是否第一个按键按下 JNB P3.1,DIS_E ; 查询是否第二个按键按下 AJMP DIS_R ; 没有键按下则返回 DIS_S:LCALL D5MS ; 按键去抖 JNB P3.0,DIS_SN AJMP DIS_R DIS_SN:MOV 40H,#50 ; 对通行时间从新分配,南北通行时间加长 MOV 41H,#30 AJMP DIS_R DIS_E:LCALL D5MS ; 按键去抖 JNB P3.1,DIS_EW AJMP DIS_R DIS_EW:MOV 40H,#30 ; 东西通行时间加长 MOV 41H,#50 DIS_R:RET ; *** *** *** 定时中断处理程序 DS_C: LJMP DS_R ; 接力跳转 DSZD: PUSH ACC ; 保护现场 PUSH PSW CLR TR0 ; 关定时器及中断标志位并重新赋值 CLR TF0 MOV TL0,#0B0H MOV TH0,#3CH DJNZ R2,DS_C ; 判断1m时间是否到达 MOV R2,#20 ; 到达重新赋值 DEC 30H ; 南北方向通行时间减一 MOV A,30H ; 把减一后的时间送入显示存储单元 ; *** *** *** 南北通行到达最后4秒时黄灯闪烁 DS_10:CJNE A,#4,DS_11 ; 如果通行时间剩余4秒 JNB SNF,DS_11 ; 判断是否是南北通行 MOV P0,#8AH MOV 32H, #8AH ; 把交通灯状态存入存储单元(后面类似) DS_11:CJNE A,#3,DS_12 ; 不是剩余3秒,返回 JNB SNF,DS_12 ; 不是南北通行时间,返回 MOV P0,#88H MOV 32H, #88H DS_12:CJNE A,#2,DS_13 JNB SNF,DS_13 MOV P0,#8AH MOV 32H, #8AH DS_13:CJNE A,#1,DS_14 JNB SNF,DS_14 MOV P0,#88H MOV 32H, #88H ; *** *** *** DS_14:JNZ DS_NE ; 通行时间没有结束转向改变东西方向的数码管 CPL SNF ; 如果通行时间结束则对标志位取反 JNB SNF,DS_1 ; 判断是否南北通行 MOV 30H,40H ; 是,点亮相应的交通灯 MOV P0,#4CH MOV 32H,#4CH ; 存储交通灯状态 MOV P2,#15H MOV 33H, #15H ; 存储交通灯状态 DS_NE:DEC 31H ; 东西方向通行时间减一 MOV A,31H ; 把通行剩余时间送入显示存储单元 ; *** *** *** 东西方向通行时间剩余4秒钟黄灯闪烁(程序注释与南北方向类似 略) DS_20:CJNE A,#4,DS_21 JB EWF,DS_21 MOV P0,#51H MOV 32H, #51H DS_21:CJNE A,#3,DS_22 JB EWF,DS_22 MOV P0,#41H MOV 32H, #41H DS_22:CJNE A,#2,DS_23 JB EWF,DS_23 MOV P0,#51H MOV 32H, #51H DS_23:CJNE A,#1,DS_24 JB EWF,DS_24 MOV P0,#41H MOV 32H, #41H ; *** *** *** DS_24:JNZ DS_R ; 东西方向时间没有结束,返回 CPL EWF ; 对通行状态取反 JNB EWF,DS_2 ; 东西方向通行时间到来,跳转 MOV 31H,#80 ; 东西方向通行结束,重新显示时间 MOV P0,#89H ; 点亮相应的交通灯 MOV 32H, #89H MOV P2,#29H MOV 33H, #29H AJMP DS_R DS_1: MOV 30H,#80 ; 南北通行时间结束,重新对显示存储单元赋值 MOV P0,#89H ; 执行转弯状态1 MOV 32H, #89H MOV P2,#26H MOV 33H, #26H AJMP DS_NE DS_2: MOV 31H,41H ; 东西方向开始通行,赋值予显示存储单元 MOV P0,#61H ; 点亮相应的交通灯 MOV 32H, #61H MOV P2,#15H MOV 33H, #15H DS_R: SETB TR0 POP PSW ; 恢复现场 POP ACC RETI ; *** *** *** 紧急中断处理程序 URZD: PUSH ACC ; 保护现场 PUSH PSW CLR IE0 ; 清除中断标志位 CLR TR0 ; 关定时器 CPL URF ; 紧急事件标志位 JB URF,UR_CON ; 紧急结束;跳转 MOV P0,#49H ; 各路口灯全显示红灯亮 MOV P2,#15H AJMP UR_R UR_CON:SETB TR0 ; 恢复正常交通 MOV A,32H MOV P0,A MOV A,33H MOV P2,A UR_R: POP PSW ; 恢复现场 POP ACC RETI ; *** *** *** 查表指令0,1,2,3,4,5,6,7,8,9 TAB: DB 3FH, 06H, 5BH, 4FH, 66H, 6DH DB 7DH, 07H, 7FH, 6FH ; *** *** *** 延时5ms与1ms D5MS: MOV R7,#5 D1MS: MOV R7,#10 MOV R6,#50 L1: DJNZ R6,$ DJNZ R7,L1 RET END 晚上随手写,也未调试,权当看看 程序有不严谨地方还得调试修改 #include #defineSTATUS_1S 1 #defineSTATUS_2S 2 #defineSTATUS_3S 3 #defineSTATUS_4S 4 #defineSTATUS_5S 5 #defineSTATUS_15S 15 #defineSTATUS_28S 28 #defineSTATUS_29S 29 #defineSTATUS_30S 30 unsignedcharflag,status,status_temp=1,status_temp_; sbitK1 = P0^0; sbitK2 = P0^1; sbitRLED = P0^2; sbitYLED = P0^3; sbitGLED = P0^4; voidInit(void) { ET0=1; TR0=1; RLED=0; //亮 YLED=0; GLED=0; while(status_temp) { switch(status) { caseSTATUS_1S: //1S { RLED=1; //灭,闪一次 YLED=1; GLED=1; } break; caseSTATUS_2S: //1S { RLED=0; //亮,闪一次 YLED=0; GLED=0; } break; caseSTATUS_3S: //1S { RLED=1; //灭 YLED=1; GLED=1; status_temp=0; } break; } } status_temp=1; ET0=0; TR0=0; } voidInit_Timer0(void) { TMOD=0x01; // ET0=1; // TR0=1; EA=1; TH0=0X3C; TL0=0XB0; //未计算,偷楼上的 } voidM_Start(void) { TH0=0X3C; TL0=0XB0; ET0=1; TR0=1; RLED=0; //红亮 while(status_temp) { switch(status) { caseSTATUS_1S: { if(status_temp_==1) { YLED=0; } } break; caseSTATUS_2S: { if(status_temp_==1) { YLED=1; } } break; caseSTATUS_3S: { if(status_temp_==1) { YLED=0; status_temp_=0; } } break; caseSTATUS_15S: //15S灭,绿亮 { RLED=1; GLED=0; } break; caseSTATUS_28S: { GLED=1; } break; caseSTATUS_29S: { GLED=0; } break; caseSTATUS_30S: { GLED=1; status=0; status_temp_=1; } break; } } ET0=0; TR0=0; status=0; status_temp=1; YLED=1; } voidM_End(void) { TH0=0X3C; TL0=0XB0; ET0=1; TR0=1; RLED=0; //亮1次 YLED=0; GLED=0; while(status_temp) { switch(status) { caseSTATUS_1S: //1S { RLED=1; //灭一次 YLED=1; GLED=1; } break; caseSTATUS_2S: //1S { RLED=0; //亮二次 YLED=0; GLED=0; } break; caseSTATUS_3S: //1S { RLED=1; ////灭二次 YLED=1; GLED=1; } break; caseSTATUS_4S: //1S { RLED=0; ////亮三次 YLED=0; GLED=0; } break; caseSTATUS_5S: //1S { RLED=1; ////灭三次 YLED=1; GLED=1; status_temp=0; } break; } } status_temp=1; ET0=0; TR0=0; } main() { Init();//单片机初始化 Init_Timer0();//定时器初始化 while(1) { if(K1==0) M_Start();//模拟开始 if(K2==0) M_End();//模拟结束 } } voidinterrupt_time0()interrupt1 //核对头文件,一致就好 { TH0=0X3C; TL0=0XB0; flag++; if(flag==20) { status++; flag=0; } } 相关文章 B语言和C语言 有什么区别(越详细越好)不知道或者没听说过B语言的请不要凭着自己的感觉胡乱回答,误人子弟。 B语言是贝尔实验室开发的一种通用的程序设计语言,它是于1969年前后 如何把adc采样后的值通过dac输出如何把adc采样后的值通过dac输出 这个很简单的啊 直接将ADC采样的值赋给dac输出的值 都不用存储,直接输出使用的是stm32f103系列,然后通过ad转 用单片机控制LED灯要怎样编写举一个简单例子: 信息技术服务税率信息技术服务增值税一般纳税人的增税率是6%。信息技术服务属于现代服务业,现在服务业税率为6%;从事信息技术服务增值税小规模纳税人实行的是3%的征收率。信息 用单片机控制4位LED数码管显示,先从左至右慢速动态扫描显示数字13572468 大佬求告知主要程序如下: uchar table[8]={1,3,5,7,2,4,6,8};//要显示的数字 uchar qiduan_tab[10]={ 用定时器实现51单片机上LED灯每隔两秒亮暗闪烁你用的是几个灯啊?比如说8个灯吧,用p0口, 就是直接讲p0口与led直接相连就行了啊,注意led的另一端要接在一起,共地或者高电平都可以, 这是一个51单片机交通灯代码,给每行代码添加注释#include #define uint unsigned int //用uint代替unsigned int #define uchar unsigned char //用uchar 代替unsigned char 单片机程序,能帮忙解读下吗void main( void ) { // Stop watchdog timer to prevent time out reset WDTCTL = WDTPW + WDTHOLD;//关看门狗 P5OUT=0x00;//P5口输出0 P2DIR=0x 单片机用89c52和时钟芯片ds1302做的时钟.c语言编程。这个是典型的单片机应用,你搜几个单片机教程,就能找到实例了! 用1302和计数器的区别,只是增加了和1302的通信和读写功能替换求用51单片机做的交通信号灯的C51程序,要求如下:
SNF EQU 00H ;;;南北通行标志位EWF EQU 01H ;;;东西通行标志位URF EQU 02H ;;;紧急事件标志位ORG 0000HLJMP MAIN ;;;上电转主程序ORG 000BH ;;;定时中断入口LJMP DSZD ORG 0003H ;;;紧急中断入口LJMP URZDORG 0030H MAIN: LCALL INIT ;;;调用初始化子程序LOOP: LCALL DIS ;;;循环执行显示子程序 AJMP LOOP;///////////初始化程序INIT: SETB SNF SETB EWF SETB URF MOV R2,#20 ;;;定时器中断20次为c51单片机控制交通灯要求用汇编语言
C51单片机程序设计题,要求用C语言做,模拟交通灯控制单片机电路,答案要详细具体。

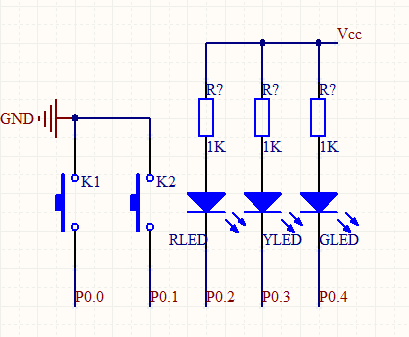

用51单片机编写城市道路交通灯c语言程序,有左转右转
#include
#include
#include
sbitkey=P1^0;
unsignedcharled=0xfe;
voiddelay(inta)
{
while(a--);
}
main()
{
while(1)
if(key)
{
P0=l
