什么是开关量输入、输出,有什么用

1、开关量输入是PLC与现场的以开关量为输出形式的检测元件(如操作控制按钮、行程开关、接近开关、压力继电器等)的连接通道,它把反映生产过程的有关信号转换成CPU单元所能接收的数字信号。

为了防止各种干扰和高电压窜入PLC内部而影响PLC工作的可靠性,必须采取电气隔离与抗干扰措施。在工业现场,出于各种原因的考虑,可能采用直流供电,也可能采用交流供电,PLC要提供相应的直流输入、交流输入接口。

2、开关量输出是实现传感器将感应到的模拟或数字信号转换成一个开关量信号,再继而输出的一个功能。一般的开关量输出通过继电器实现,如单掷单刀,单掷双刀,双掷双刀,等。

扩展资料:

一、开关量分类

1、 开关量为通断信号,无源信号,电阻测试法为电阻0或无穷大;也可以是有源信号,专业叫法是阶跃信号,就是0或1,可以理解成脉冲量,多个开关量可以组成数字量。

2、数字量:有0和1组成的信号类型,通常是经过编码后的有规律的信号。和模拟量的关系是量化后的模拟量。

3、模拟量:连续的电压,电流等信号量,模拟信号是幅度随时间连续变化的信号,其经过抽样和量化后就是数字量。

4、脉冲量:在瞬间电压或电流由某一值跃变到另一值的信号量。在量化后,其连续规律的变化就是数字量,如果其由0变成某一固定值并保持不变,其就是开关量

二、开关量输出编程

开关量输出是指数字量输出,输出0或1,用于控制外部信号灯、继电器等开关信号。 开关量输出函数有两种,一种是按字节输出;另一种是按位输出。

参考资料来源:百度百科-开关量输入

参考资料来源:百度百科-开关量输出

什么是开关量输入/输出模块什么是开关量输入/输出模块?具体点儿。

开关量输入模块:就是外部控制信号或现场检测信号给PLC CPU的处理模块,外部信号一般是按钮、接近开关、行程开关等,

开关量输出模块:是PLC根据输入模块采入的信号和内部逻辑编程进行逻辑处理后的结果,开关量输出便由输出模块输出高低电平信号,驱动外部中间继电器、接触器、指示灯、电磁阀等元件,进而使外部设备进行相应的动作。

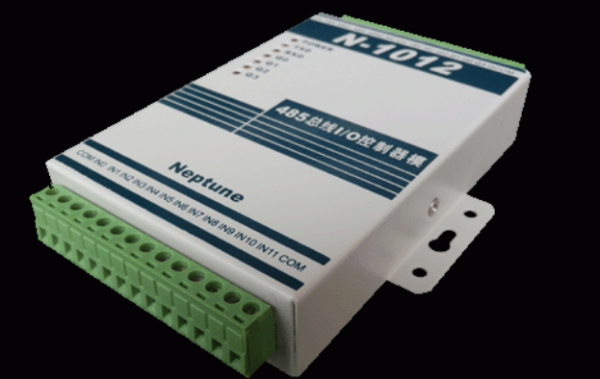

开关量输入输出模块是一款能够将开关量信号采集输入/控制输出的设备,通常也称为数字量I/O模块,通过RS-485总线将开关量信号采集至计算机或者计算机发送相关指令通过模块控制开关的相关状态,还可以通过RS-485总线进行成对通信,远程控制开关的相关状态。


扩展资料

开关量模块特点

1.开关量采集和开关控制与RS-485总线相互完全隔离,与整个系统隔离。

2.RS-485接口具有600W防雷防浪涌保护功能,带有3000V光电隔离。

3.电源线有防反接功能,一旦接错电源线,会自动切断电源,保护整个模块不被损毁。带有过压保护功能,当电压过高,自动断开,保护整个模块不被损毁。

参考资料

百度百科--开关量模块

PLC中如何实现开关量输入,模拟量输出

PLC需要输出点支持模拟量,一般如果是小型PLC都会有支持模拟量输出的型号,开关量就是一般的数字量,一般常用的PLC都带数字量。。如果已经有台PLC了,那就找这个牌子的选型手册上找它支持模拟量输出的扩展模块。。

什么叫模拟量输入和模拟量输出

1、数字量在时间上和数量上都是离散的物理量称为数字量。把表示数字量的信号叫数字信号。把工作在数字信号下的电子电路叫数字电路。例如:用电子电路记录从自动生产线上输出的零件数目时,每送出一个零件便给电子电路一个信号,使之记1,而平时没有零件送出时加给电子电路的信号是0,所在为记数。可见,零件数目这个信号无论在时间上还是在数量上都是不连续的,因此他是一个数字信号。最小的数量单位就是1个。2、模拟量在时间上或数值上都是连续的物理量称为模拟量。把表示模拟量的信号叫模拟信号。把工作在模拟信号下的电子电路叫模拟电路。例如:热电偶在工作时输出的电压信号就属于模拟信号,因为在任何情况下被测温度都不可能发生突跳,

详细讲下模拟量,开关量,数字量?

开关量仅有两种相反的工作状态,例如高电平和低电平,继电器线圈的通电和断电,触电的接通和断开,PLC可以直接输入和输出开关量信号.有的PLC(例如西门子的S7系列)将开关量称为数字量. 模拟量是连续变化的物理量,例如电压,温度,压力和转速等PLC,不能直接处理模拟量,需要用模拟量输入模块中的A/D转换器,将模拟量转换为与输入信号成正比的数字量.PLC中的数字量(例如PID控制器的输出)需要用模拟量输出模块中的D/A转换器将它们转换为与相应数字成比例电压或电流,供外部执行机构(例如电动调节阀或变频器)使用. 那么什么是开关量?什么是模拟量? 开关量不是通电,就是断电,或称为0和1,0代表通电,1代
