红圈部分要用什么代码才能使核心交换机和路由器相连。实现PC9能ping通PC1

互联网 2023-01-21

交换机和路由器之间 要进行什么操作 才能使路由器能和pc机 ping通??用

是华为的模拟器是吧。 在交换机和路由器相连的接口上配置一下IP地址。 接口好像是默认开启的, 配置命令:进入接口 在 Ip add x.x.x.x 255.255.255.0 配置成功之后 等线 变成绿色 就可以Ping通了

如何实现交换机 路由器之间的通信??求帮助 命令

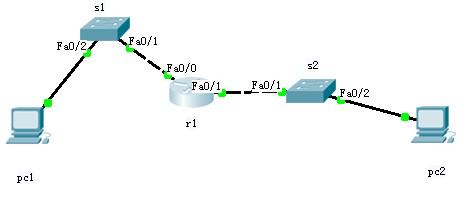

pc1

ip10.0.0.2

子网掩码255.255.255.0

网关10.0.0.1

pc2

ip10.0.2.2

子网掩码255.255.255.0

网关10.0.2.1

s1配置命令

Switch>

Switch>en

Switch#conft

Switch(config)#hostnames1

s1(config)#intvlan1

s1(config-if)#noshut

s1(config-if)#ipaddress10.0.0.1255.255.255.0

s1(config-if)#exit

s1(config)#intf0/1

s1(config-if)#switchportmodetrunk

s1(config-if)#exit

s2配置命令

Switch>

Switch>en

Switch#conft

Switch(config)#hostnames2

s1(config)#intvlan1

s1(config-if)#noshut

s1(config-if)#ipaddress10.0.2.1255.255.255.0

s1(config-if)#exit

s1(config)#intf0/1

s1(config-if)#switchportmodetrunk

s1(config-if)#end

r1配置命令

Router>enable

Router#conft

Router(config)#hostnamer1

r1(config)#intrangef0/0-1

r1(config-if-range)#noshut

r1(config-if-range)#exit

r1(config)#intf0/0

r1(config-if)#ipaddress10.0.0.1255.255.255.0

r1(config-if)#exit

r1(config)#intf0/1

r1(config-if)#ipaddress10.0.2.1255.255.255.0

r1(config-if)#end

实验结果

PC>ipconfig

IPAddress......................:10.0.0.2

SubnetMask.....................:255.255.255.0

DefaultGateway.................:10.0.0.1

PC>ping10.0.2.2

Pinging10.0.2.2with32bytesofdata:

Replyfrom10.0.2.2:bytes=32time=109msTTL=127

Replyfrom10.0.2.2:bytes=32time=125msTTL=127

Replyfrom10.0.2.2:bytes=32time=125msTTL=127

Replyfrom10.0.2.2:bytes=32time=125msTTL=127

Pingstatisticsfor10.0.2.2:

Packets:Sent=4,Received=4,Lost=0(0%loss),

Approximateroundtriptimesinmilli-seconds:

Minimum=109ms,Maximum=125ms,Average=121ms

PC>

华为三层交换机和路由器相连,怎么让所有都能ping通

SW 1上配置 VLAN10 , VLAN20的IP地址。 SW1 启用路由模式。 SW1 和R1 间启用路由模式, 并且在SW1,和R1上配置静态路由或者RIP路由(简单,但比静态动态点)。 静态路由这样配置: SW1 : 去往192.168.4.0 255.255.255.0 下一跳 192.168.5.2 R1 : 去往192.168.2.0 255.255.255.0 下一跳 192.168.5.1 去往192.168.3.0 255.255.255.0 下一跳 192.168.5.1

思科模拟器如何让PC通过交换机和路由器与另一PC相连,并且能PING通?

  1. 路由器上开启两个VLAN的DHCP,网关就是路由器的接口,网段分别是VLAN10、VLAN20所属网段;

  2. SW0接PC0和R0的口设为access ,划入vlan10;SW1同样,划入VLAN20;

  3. 原理是让路由做网关,路由器有两边的直连路由,都不用配置静态路由;交换机只做数据交换。

  4. 和单臂路由没有一点关系。

三层交换机与路由器连接配置能ping通

三层交换机与路由器连接方式有3种: 把三层交换机的接口设置为三层接口,并且配置接口IP地址,这时该接口就是一个路由器接口,可以直接在路由器接口上配置同网段的IP地址进行通信; 把三层交换机的接口划分到VLAN 1 中(不需要配置,默认就是VLAN 1),并且配置VLAN 1的IP地址,并且把与该交换机连接的路由器接口设置同网段的IP地址即可; 把三层交换机当二层交换机使用,连接路由器的接口设置为Trunk模式,路由器使用子接口方式划分到不同的VLAN,并进行相应VLAN的IP及封装配置即可,这种方式就是独臂路由器模式。
