思科模拟器路由表具体怎么配置啊(2,3,7,8怎么设置)

互联网 2023-01-28

思科模拟器无线路由的配置

配好路由接口地址后在路由器全局模式下 ip route a.b.c.d netmask interface 你的拓扑图 r1配置 ip route 160.65.30.0 255.255.255.252 f0/1 ip route 192.168.x.0 255.255.255.0 f0/1 ip route 192.168.x+1.0 255.255.255.0 f0/1 r2配置 ip route 192.168.1.0 255.255.255.0 f0/0 ip route 192.168.x+1.0 255.255.255.0 f1/0 r3配置 ip route 192.168.x

思科模拟器中怎样给路由器配置ip地址

在思科模拟器中给路由器配置ip可以分为以下5步，如下：

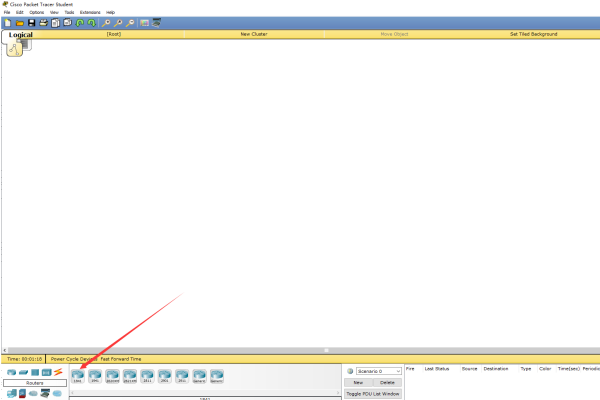

打开思科模拟器，找到路由器图标，路由器对应的英文为Router，

2.在第一部找到的路由器中，模拟器提供多种路由器选择，根据需要任意选择一个路由器，拖动一个路由器到空白处即可新建一个路由器，路由器的形状为圆柱形，上面有十字形花纹。

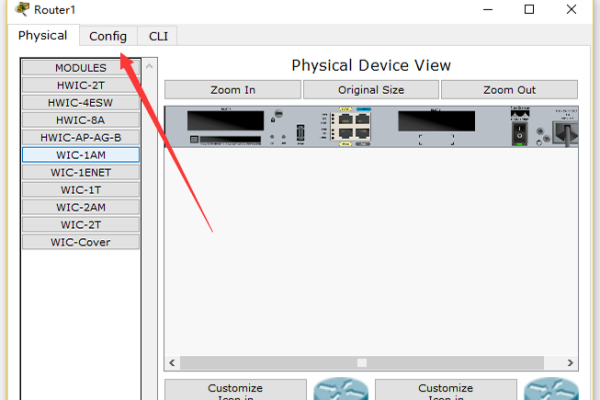

3.单击空白处的路由器，显示如下路由器配置界面，在此界面中可以配置路由器的IP地址、子网掩码等信息，我们点击config配置路由器。

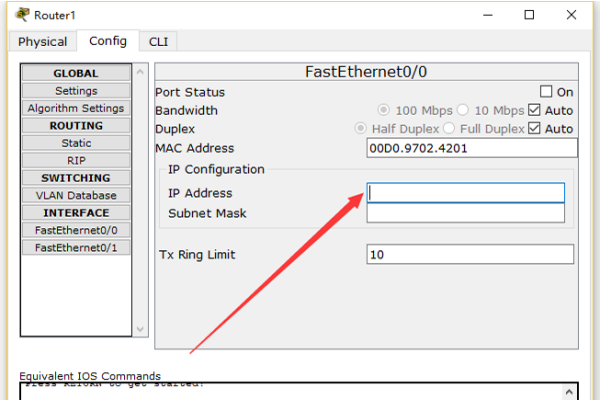

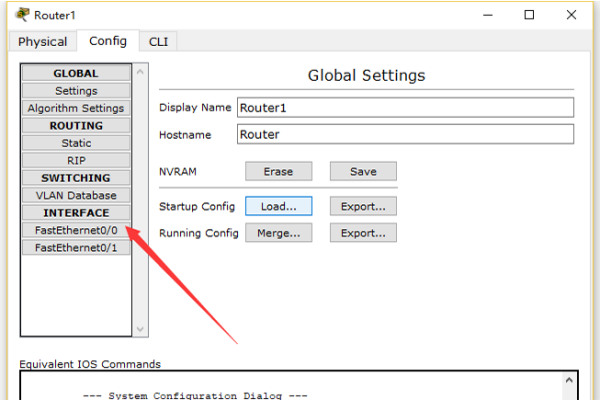

4.点击config，显示如下界面，然后点击FastEthernet 0/0，配置0/0口的IP地址，点击FastEthernet 0/1，配置0/1口的IP地址。路由器的两个端口对应两个不同的IP地址。

5.在IP Address中输入要配置的IP地址，如192.168.0.1，在Subnet Mask中配置子网掩码，如255.255.255.0。最后单击确认退出即可

怎么进入思科路由器的配置

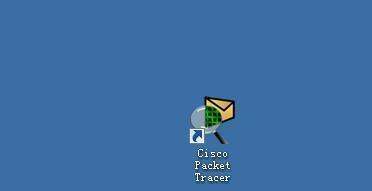

1、打开Cisco Packet Tracer模拟器。

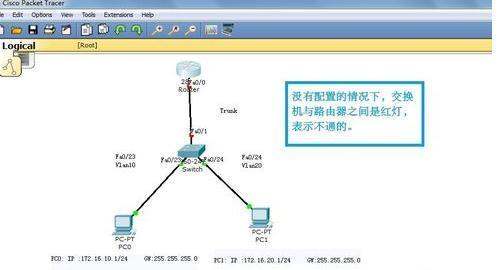

2、绘制单臂路由的拓扑图。

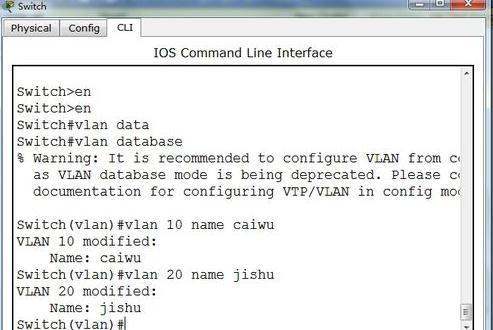

3、接下来给交换机配置Vlan，分别配置Vlan10 命名为 caiwu，Vlan20 命名为jishu 。

Switch>en
Switch#vlan database
Switch(vlan)#vlan 10 name caiwu
VLAN 10 modified:
Name: caiwu
Switch(vlan)#vlan 20 name jishu
VLAN 20 modified:
Name: jishu
Switch(vlan)#

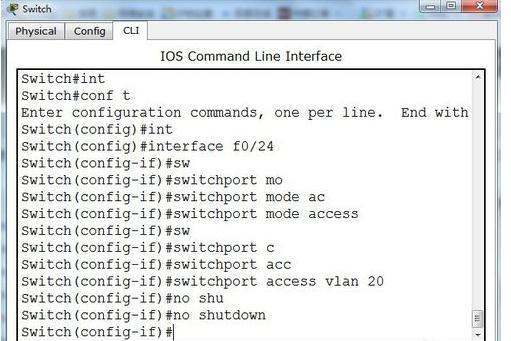

4、将相应pc连接的端口加入相应的Vlan中（f0/23加入Vlan10，f0/24加入Vlan20），并且设置接口为access模式，设置f0/1为Trunk模式。

Switch>en
Switch#conf t
Switch(config)#interface f0/23
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#exit
Switch#
Switch#conf t
Switch(config)#interface f0/24
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#no shutdown
Switch(config-if)#exit

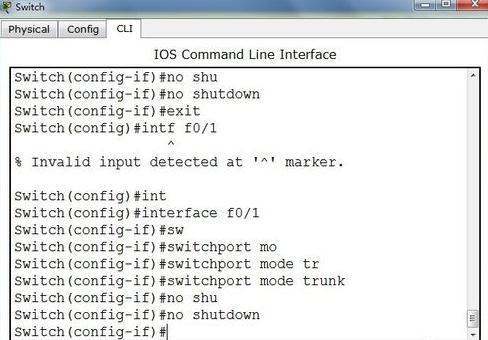

Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#

5、Switch设置好了，设置Route。

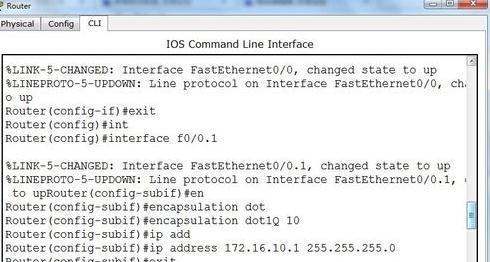

6、Router>en

Router#conf t
Router(config)#interface f0/0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface f0/0.1
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add
Router(config-subif)#ip address 172.16.10.1 255.255.255.0
Router(config-subif)#exit

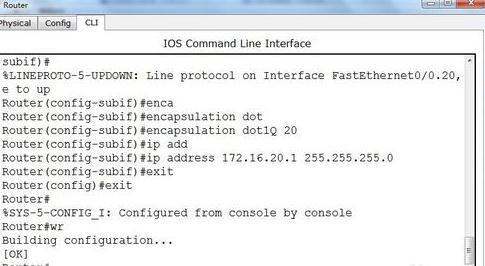

Router(config)#interface f0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add
Router(config-subif)#ip address 172.16.20.1 255.255.255.0
Router(config-subif)#exit
Router(config)#exit
Router#wr
Building configuration...
[OK]
Router#

7、设置完成之后，交换机与路由器的配置现在已经配置好了。

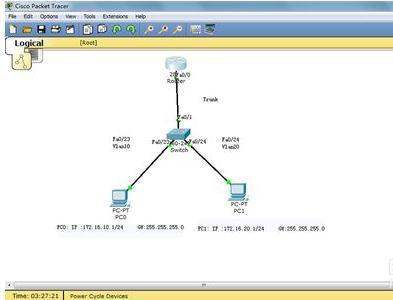

8、可以观察到图中的每个接口的指示灯变为了绿色，说明可以通信了。

9、最后来测试一下。

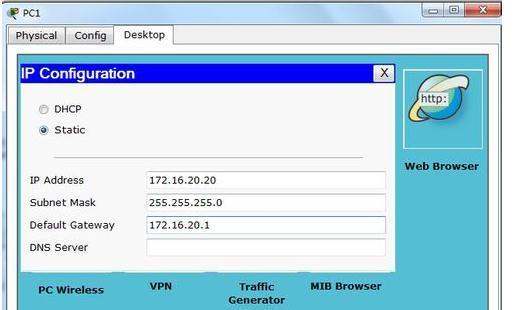

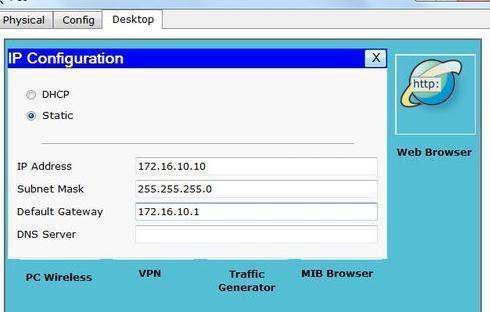

10、设置PC0与PC1的ip地址。

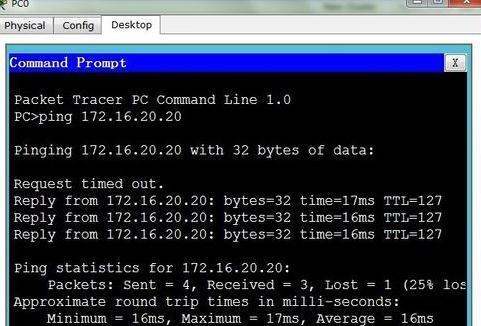

11、然后利用ping命令测试连通性，成功。

思科模拟器路由器配置

创建名为pctoserver的扩展ACL
允许源为192.168.1.0/24 访问192.168.1.254/32的TCP 80端口
拒绝源为192.168.1.0/24 到192.168.1.254/32 的ICMP协议

5.接口下in方向调用ACL

cisco模拟器配置静态路由

你可以分别在r0和r1上面的两个端口分别配上ip 然后做路由表就ok了。不过你也可以配上缺省的路由。比如这样：在r0上这个配： enable conf t int f0/0 ip add 192.168.0.1 255.255.0 no shutdown int f0/1 ip add 192.168.10.1 255.255.255.0 no shutdown ex ex ip route 0.0.0.0 0.0.0.0 (这个就是你配在r0与r1相系的端口) 然后r1照这r0这个步骤配上ip 最后是两边的pc也要配上ip哦！
