隧道施工中应注意哪些安全问题？

质量通病1：

超前地质预报和量测不及时、不准确，里程不连续，不能为施工安全提供可靠的依据。

预防措施：

（1）超前地质预报要多种手段进行综合探测，利用各种探测的特点进行取长补短相互验证，保证探测的精度；

（2）特殊地段特殊处理，对于高风险隧道、特殊地段要加强探测，将隐患提前暴露出来，再制定相应的应对措施进行防治。

质量通病2：

洞门坍塌。

预防措施：

（1）在洞口边仰坡开挖前先施工洞顶截、排水沟，防止地表水冲刷边仰坡；

（2）洞口边仰坡严格按设计要求开挖，边开挖边防护，做好锚、网、喷防护工作，防止雨水冲刷；

（3）根据洞口围岩情况制订相应的施工方案，软弱围岩做好超前支护，并预留核心土开挖进洞，围岩较好，可采用超前小导管进洞，一般严格按设计支护类型施工，局部适当加强，方可安全进洞；

（4）洞口一般沉降量较大，衬砌施工时间较晚，施工时根据围岩情况适当增大沉降预留量，防止因围岩变形而侵占衬砌净空。

质量通病3：

断层、破碎带开挖局部坍塌。

预防措施：

（1）加强超前探测，充分认识前方围岩岩性及存在的隐患，制订相应的施工措施，特殊地段要采用多种探测相结合的探测方式进行相互验证探测；

（2）做好沉降观测工作，围岩在塌方前一般都有比较明显的变形，监控量测可及时发现围岩变化，采取相应的措施防止塌方，同时根据监控量测的结果，及时施工衬砌，杜绝衬砌施工严重滞后，出现塌方隐患。

质量通病4：

喷射混凝土厚度不足，强度达不到设计要求，喷射回弹量大。

预防措施：

（1）喷混凝土施工中严格控制混凝土配合比，不同的配合比严重影响喷混凝土强度和回填量，配合比比选中一般采用强度等级稍高的水泥比较好，回弹量少；

（2）喷混凝土施工中喷枪手的熟练程度影响喷混凝土效果和回弹量，一般采用分层施作，每层厚度约3~5cm，喷枪口距离喷混凝土面距离80~120cm为宜；

（3）冬季混凝土施工要根据不同的地域制定相应的冬季施工措施，保证混凝土出机温度，确保不影响混凝土的施工质量；

（4）喷混凝土前对开挖断面进行检查，有欠挖及时处理到位；

（5）喷射混凝土厚度控制可采用钻孔或者预留孔检查。

公路隧道的设计方法

公路隧道的主体建筑物一般由洞身、衬砌和洞门组成，在洞口容易坍塌的地段，还加建明洞。隧道的附属构筑物有防水和排水设施、通风和照明设施、交通信号设施以及应急设施等。公路隧道设计通常先进行方案设计，然后进行隧道的平面和纵断面、净空、衬砌等具体设计。隧道平面尽可能采用直线。在必须采用曲线时，应尽可能采用大半径曲线。同时要考虑到洞门位置，以及引线、辅助导坑、通风竖井等辅助设施的位置等。隧道并设或交叉，或接近其他建筑物时，相互间应有足够的距离。洞门是隧道两端的出入口，洞门位置的确定将影响到隧道的长度、线形和施工的难易。
公路隧道纵断面的纵坡，一般在考虑使用要求、施工及排水等条件下尽可能取较平缓的坡度。纵坡坡度的确定，将影响车辆行驶时排出有害气体的数量，施工出碴和运送材料的效率，以及涌水排出的流速等。净空是隧道衬砌内轮廓线所包围的空间。主要指标是隧道的宽度和高度。设计公路隧道宽度时，一般是在路线的设计车速和交通量的基础上，根据隧道长度、地质条件、围岩压力、施工难易程度、通风方式、排水等条件确定。公路隧道通常按汽车、自行车和行人同时通过来规划。城市内或市郊附近行人很多的隧道，可将行人与行车分设，山岭地区修建的长大隧道，也可不设人行道。公路隧道净空高度一般由汽车载货的限制高度加上一定的富余量来确定的。隧道断面为适应围岩压力的要求，可采用马蹄形、直墙拱形、圆形、矩形和带仰拱的断面等。
为了给车辆以设计速度安全行驶的最必要的空间，在公路工程技术标准中对公路隧道规定了“建筑限界”。建筑限界的形状和尺寸主要是根据车辆轮廓规定的。通风道及其他附属管线，可利用天棚以上或路面版以下的空间敷设。公路隧道施工可分为明挖法和暗挖法两大类。明挖法是先将地面挖开，在露天情况下修筑衬砌，然后再覆盖回填。暗挖法是不挖开隧道上面的地层，在地下进行开挖和修筑衬砌。暗挖法又可分为矿山法、盾构法和隧道掘进机法。
矿山法：又称采矿法隧道施工，是岩石地层中修建隧道的一种方法。施工时先在隧道岩面上钻眼，装药爆破成毛洞，再将全断面按一定顺序开挖至设计尺寸，然后顺次修筑衬砌。在坚硬地层中，围岩有较好的整体性，坑道开挖后围岩有一定的自稳能力，可以少分块，甚至一次就开挖出整个隧道断面。在岩石不够坚硬完整的地层中开挖隧道时，一般需先开挖导坑（又称导洞），设置临时支撑，以防止土石坍塌。
导坑是为修筑隧道在断面上最先开挖的小坑道。导坑的作用为：展开施工工作面；测定隧道开挖方向；复核地质和水文地质资料；铺设施工用料和出碴的运输线路；排出地下水；敷设各种管道（水管、通风管和输送压缩空气的管道）和照明线路等。在修建长隧道时，一般先开凿一条同隧道平行的施工辅助导坑，即平行导坑。在平行导坑内每间隔一段距离开挖斜向坑道与隧道相接，以增加隧道施工时的工作面。需要时，平行导坑可扩大为第二线隧道。
盾构法：采用盾构作为施工机具的施工方法，常用于松软土壤中圆形断面的隧道施工。盾构的外壳是圆筒形的金属结构，前部为装置开挖设备的切口环，中部为装置推进设备（千斤顶）的支承环，尾部为掩护拼装衬砌工作的盾尾。盾构法施工是在前部开挖地层，同时在尾部拼装衬砌，然后用千斤顶顶住已拼装好的衬砌将盾构推进，如此循环交替逐步前进。盾构种类很多，“膨润土泥浆盾构”处于领先地位，是利用泥浆护壁并作为携运废碴的介质，工作时不需使用损害工人健康的压缩空气，只需用水或“泥乳”作为掌子面的支护剂。
隧道掘进机法：在整个隧道断面上，用连续掘进的联动机施工的方法。掘进机由旋转式刀盘（盘上装有滚刀和装碴铲斗）、石碴装载设备、机身前进的推进装置和支撑装置、控制方向的激光准直仪、安装临时支撑的设备及其他机械装置组成。施工时，旋转刀盘承受很大的推力挤压在隧道开挖面上旋转，切削岩石，碎碴由刀盘四周的铲斗提升到出碴槽内，滑至输送机，然后由其他运输机械转运洞外。机身中部有几对可伸缩的支撑装置外伸，并撑紧在岩壁上，固定机身和传送强大的扭矩与推力。完成一个行程后，收缩支撑使机身前进到新位置，再重复这一动作。掘进机具有掘进速度快，操作安全，对围岩扰动小等优点，可用于中等坚硬以下的岩石隧道工程。隧道照明指隧道内的基本照明和洞口附近的缓和照明。基本照明是在隧道中部，为保证以设计车速行驶的车辆和行人安全通过隧道所需要的最低照明标准。驾驶人员由亮视场突然进入暗视场时，视觉机能有一个适应过程。为保证视觉机能的连续性，在洞外连接洞口的引道及驾驶员视野范围内，白天需要采取遮光措施，在洞内连接洞口的一段长度里需要进行缓和照明。同时，引道与洞内缓和段之间的亮度变化率，应有一个界限，以保证视觉连续和暗适应的过度。缓和照明段的长度决定于停车视距或驾驶人员的暗适应时间与设计车速的乘积。
隧道的应急设施指隧道内发生灾害性事故时，为防止酿成更大的次生性灾害而设置的各种设施。如通报装置、紧急警报装置、消防设备以及其他设施等。通报装置能使事故发现者立即在现场或附近向隧道管理站报告；紧急警报装置能向后续车辆和对行车辆的驾驶者发出紧急信号；消防设备指在隧道内设置的灭火器、消火栓和喷雾设备等；其他设施包括待避引导设备、备用电源和监视电视等。应急设施费用颇高，只有那些重要的、交通量大的长隧道才考虑使用。隧道内部装修指隧道内的路面铺设，墙面和天棚的装修，以及隧道内吸声设施的安装等。路面应用明亮的、横向抗滑性能好的，便于养护的材料筑成。墙面用反射率好的材料装修能保持良好的照明效果，交通量大的重要隧道常采用便于清洗的墙面材料。隧道内车辆产生的噪声在衬砌和路面上反射引起共鸣，残余音响时间为洞外的数千倍，需要安装吸声设备。

隧道施工中，需要在洞口埋设控制点，其布设要求有哪些

1、预留进、洞口位置应符合设计施工案要求; 2、洞口土层稳定应土体进行改良进洞施工前应检查改良土体强度渗漏水情况; 3、设置临封门应考虑周围土层变形控制施工安全等要求封门应拆除便拆除应减洞门土层扰; 4、顶管或盾构施工洞口应符合列规定: 1)洞口应设置止水装置止水装置联结环板应与工作井壁内预埋件焊接牢固且用胶凝材料封堵; 2)采用钢管做预埋顶管洞口钢管外宜加焊止水环; 3)软弱层洞口外缘宜设支撑点; 5、浅埋暗挖施工洞口影响范围土层应进行预加固处理

管棚法处理隧道特大坍方段的施工技术？

下面是中达咨询给大家带来关于管棚法处理隧道特大坍方段的施工技术的相关内容，以供参考。 1.坍方体处理施工技术方案 1.1施工方案与治理原则 1.1.1施工方案根据坍方体的工程地质特点，确定了在拱部1°范围内施作Φ89长管棚，管棚间距30cm，结合超前预注浆技术在开挖轮廓线外形成约4m厚的加固圈，并在开挖时以小导管补强注浆加固技术为辅的综合技术方案。开挖采用上下台阶法，上台阶高度约4m，采取预留核心土环形开法，上下台阶间距长度5m，以人工开挖为主，对局部未坍方部位可采用松动爆破。在开挖后立即施作格栅拱架及锚网喷支护体系，充分调动加固后的围岩的承载能力，使初期支护与注浆加固的坍方体形成整体支护结

隧道的施工工序

隧道的施工工序：

1.施工前应对设计所提供的工程地质和水文地质资料进行详细分析了解，深入细致地作施工调查，制订相应的施工方案和措施，备足有关机具及材料，认真编制和实施施工组织设计，使工程达到安全、优质、高效的目的。

2.特殊地质地段隧道施工时，应以“先治水、短开挖、弱爆破、强支护、早衬砌、勤检查、稳步前进”为指导原则。在选择和确定施工方案时，应以安全为前提，综合考虑隧道工程地质及水文地质条件、断面型式、尺寸、埋置深度、施工机械装备、工期和经济的可行性等因素而定。

3.在隧道开挖方式选择上，无论是采用钻爆开挖法、机械开挖法，还是采用人工和机械混合开挖法，应视地质、环境、安全等条件来确定。如用钻爆法施工时，光面爆破和预裂爆破技术，既能使开挖轮廓线符合设计要求，又能减少对围岩的扰动破坏。

4.隧道通过自稳时间短的软弱破碎岩体、浅埋软岩和严重偏压、岩溶流泥地段、砂层、砂卵（砾）石层、断层破碎带以及大面积淋水或涌水地段时，为保证洞体稳定可采用超前锚杆、超前小钢管、管棚、地表预加固地层和围岩预注浆等辅助施工措施，对地层进行预加固、超前支护或止水。

5.为了掌握施工中围岩和支护的力学动态及稳定程度，以及确定施工工序，保证施工安全，应实施现场监控量测，充分利用监控量测指导施工。对软岩浅埋隧道须进行地表下沉观测，这对及时预报洞体稳定状态，修正施工方案都十分重要。

6.穿过未胶结松散地层和严寒地区的冻胀地层等，施工时应采取相应的措施外，均可采用锚喷支护施工。爆破后如开挖工作面有坍塌可能时，应在清除危石后及时喷射混凝土护面。如围岩自稳性很差，开挖难以成形，可沿设计开挖轮廓线预打设超前锚杆。锚喷支护后仍不能提供足够的支护能力时，应及早装设钢架支撑加强支护。　

7.当采用构件支撑作临时支护时，支撑要有足够的强度和刚度，能承受开挖后的围岩压力。围岩出现底部压力，产生底膨现象或可能产生沉陷时应加设底梁。当围岩极为松软破碎时，应采用先护后挖，暴露面应用支撑封闭严密。根据现场条件，可结合管棚或超前锚杆等支护，形成联合支撑。支撑作业应迅速、及时，以充分发挥构件支撑的作用。

8.围岩压力过大，支撑受力下沉侵入衬砌设计断面，必须挑顶（即将隧道顶部提高）时，其处理方法是：拱部扩挖前发现顶部下沉，应先挑顶后扩挖。当扩挖后发现顶部下沉，应立好拱架和模板先灌筑满足设计断面部分的拱圈，俟混凝土达到所需强度并加强拱架支撑后，再行挑顶灌筑其余部分。挑顶作业宜先护后挖。

9.对于极松散的未固结围岩和自稳性极差的围岩，当采用先护后挖法仍不能开挖成形时，宜采用压注水泥砂浆或化学浆液的方法，以固结围岩，提高其自稳性。松散地层结构松散，胶结性弱，稳定性差，在施工中极易发生坍塌。如极度风化破碎已失岩性的松散体；漂卵石地层、砂夹砾石和含有少量粘土的土壤以及无胶结松散的干沙等。

10.特殊地质地段隧道衬砌，为防止围岩松弛，地压力作用在衬砌结构上，致使衬砌出现开裂、下沉等不良现象。因此，采用模筑衬砌施工时，除遵守隧道施工技术规范的有关规定施工外，还应注意：当拱脚、墙基松软时，灌筑混凝土前应采取措施加固基底。

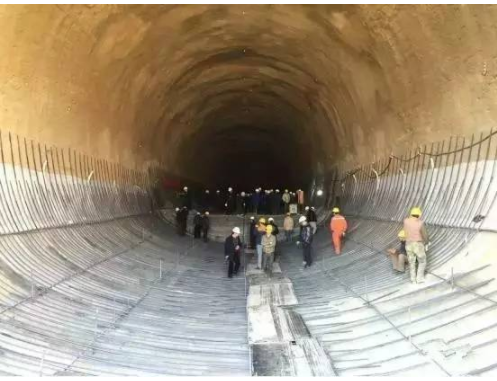

衬砌混凝土应采用高标号或早强水泥，提高混凝土等级，或采用掺速凝剂、早强剂等措施，提高衬砌的早期承载能力。仰拱施工，应在边墙完成后抓紧进行，或根据需要在初期支护完成后立即施作仰拱，使衬砌结构尽早封闭，构成环形改善受力状态，以确保衬砌结构的长期稳定坚固。在隧道的施工过程中，应把地质超前预报纳入隧道施工的正常工序，使地质超前预报成为促进隧道科学施工的有力手段。

在隧道施工过程中遇到的地质问题往往千差万别，不尽相同，有时甚至是诸种不良地质叠加和组合。施工中要区别各种情况，具体问题具体对待，采取有针对性的处置措施，尽可能把不良地质给施工带来的损失降低到最低程度。

不良地质虽然给隧道施工造成了困难，但只要掌握了不良地质的性质、规模和在隧道的出露位置，所采取的治理措施及时、得当，不仅可以避免任何地质条件下出现的地质灾害，而且可以用较小的代价弥补不良地质给施工。
