ANYBUS网关Ethernet转profinet

互联网 2023-09-15

EtherNet/IP与Profinet通讯?

firstrazor:EtherNet/IP与Profinet是使用不同的应用层协议,一般情况下要通讯是应改使用网关,但是这两者的一些产品都支持TCP/IP协议,且可自定义应用层,也就是说可以通过Socket编程来实现,就是说直接使用传输层协议来通讯,我编过二者的通讯程序,用TCP和UDP都可以。

profinet总线与devicenet总线怎么利用anybus网关

比较见现场总线:Profibus、Profinet、DeviceNet、EthernetIP等都支持即使与所选主控设备通讯式同使用通讯转换器(比anybus)转换

ethernetip和profinet的区别

1、工作及实现方式不同

PROFINET IRT使用同步开关控制通信过程;EtherNet/IP通过采用CIP Sync同步分发IEEE1588兼容的时钟信息给整个网络。

2、用户组织不同

PROFINET用户组织PNO,拼写为PROFIBUS Nutzerorganisatione. V.运行一个机构来管理合作项目并向成员传递信息及其它感兴趣的内容。

扩展资料:

EtherNet/IP将以太网的设备以预定义的设备种类加以分类,每种设备有其特别的行为,此外,EtherNet/IP设备可以:

1、用用户数据报协议(UDP)的隐式报文传送基本I/O资料。

2、用传输控制协议(TCP)的显式报文上传或下载参数、设定值、程式或配方。

3、用主站轮询、从站周期性更新或是状态改变(COS)时更新的方式,方便主站监控从站的状态,讯息会用UDP的报文送出。

4、用一对一、一对多或是广播的方式,透过用TCP的报文送出资料。

5、EtherNet/IP使用TCP埠编号44818作为显式报文的处理,UDP埠编号2222作为隐式报文的处理。

参考资料来源:百度百科-EtherNet/IP

参考资料来源:百度百科-Profinet

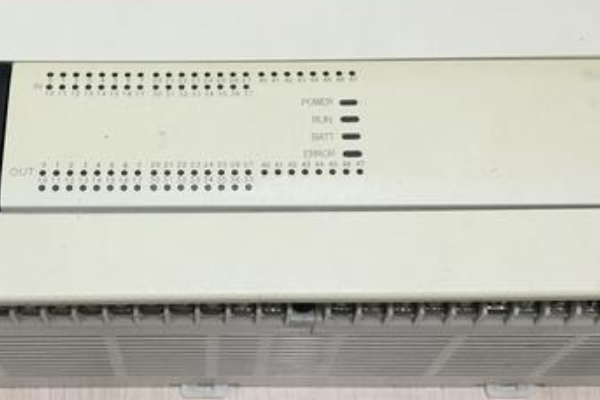

三菱PLC FX3U要用 EtherNet/IP 通讯功能和 PROFINET 通讯功能要加哪种通讯模块

3u的话这两种通讯方式都不支持。5u,q,r都支持ethetnet/ip协议(需要拓展模块),r才支持profinet协议(也需要拓展模块)。 3u本体连ethernet都不支持,也是需要增加通讯模块才能支持以太网连接。但这个网口只能走标准以太网协议,web服务器功能以及自家的smtp协议等。 当然也不是没有办法。可以从3u连接一个支持ethetnet/ip和profinet协议的第三方网关,通过网关再与对方设备通讯。第三方网关你需要找一找,肯定有,但我没有试过这种。 希望能够帮到你。

三菱PLC FX3U要用 EtherNet/IP 通讯功能和 PROFINET 通讯功能要加哪种通讯模块

需要加装FX3U-ENET-L以太网模块。

三种方式实现PLC与PC的互联通讯:

(1)使用目前通用的上位机组态软件,如COOLMAYHMI、组态王、InTouch、力控等,来实现PLC与PC机的互连通讯。

(2)通过使用PLC开发商提供的系统协议和网络适配器,来实现PLC与PC机的互联通讯。

(3)利用PLC厂商所提供的标准通讯端口和由用户自定义的自由口通讯方式来实现PLC与PC机的互连通讯。

扩展资料

PLC和一体机与PC通讯不上有下面几种情况:

(1)电脑串口坏掉,没办法使用

(2)笔记本电脑使用的USB转232,驱动没有装好

(3)电脑串口可能漏电,烧掉PLC下载保护电阻

(4)电脑硬件上面COM口选择不正确

(5)可以通讯上,通讯不稳定,检查一下线路,更换电脑试一下

参考资料来源:百度百科-三菱PLC
