双代号网络图

“双代号网络图”是一种工作用途的特定网络图。

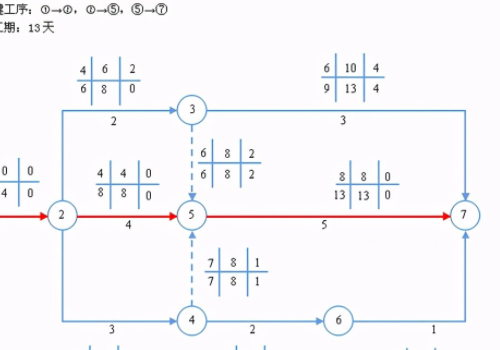

简单来说双代号网络图就是以箭线及其两端节点的编号表示工作的网络图。是以时间坐标为尺度编制的双代号网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

它的主要特点有：兼有网络计划与横道计划的优点；能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路；可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整；由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦。

特点介绍：

所有符号在时间坐标上的水平投影位置须与时间参数相对应，节点中心必须对准相应的时标位置箭线的长短和持续时间相对应，持续时间越长箭线就越长，持续时间越短箭线就越短。节点是那个点他的中心点就要对准那个点。

虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示。虚工作既不占用时间也不占有资源，持续时间为零所以就不能是有水平的箭线要画垂直的箭线，但是如果有自由时差，因为自由时差是有持续时间的所以虚工作的自由时差需要横着画。

双代号网络图与双代号时标网络图是什么意思

1、双代号网络图：

是用箭线表示活动，并在节点处将活动连接起来表示依赖关系的网络图。因为箭线是用来表示活动的，有时为确定所有逻辑关系，可使用虚拟活动。

2、双代号时标网络图：

是以时间坐标为尺度编制的网络计划，时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

扩展资料

双代号网络图必须正确表达已定的逻辑关系。双代号网络中严禁出现循环回路。所谓循环回路是指从网络图中某一个节点出发，顺着箭线方向又回到了原来出发点的线路。

双代号网络中，在节点之间严禁出现带双向箭头或无箭头的连线。双代号网络中，严禁出现没有箭头节点或没有箭尾节点的箭线。

双代号时标网络计划其主要特点如下：

1、时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便。

2、时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路。

3、在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整。

什么是双代号和单代号网络计划

单代号双代号网络计划是网络计划按照表达方式不同而分的两类. 网络计划是应用有向网络图来表达一项计划中每项工作的先后顺序和相互的逻辑关系；然后计算时间参数，找出计划中关键线路和可利用的机动时间；再按照一定的优化目标，不断改善和优化计划安排，使计划达到整体优化；并在计划的执行过程中，通过检查、控制、调整，保证计划目标的按期实现。网络图是由箭头和节点组成的有限有序有向网状图。双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作，同时，节点表示工作的开始或结束以及工作之间的连接状态。单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。简单点说就是

单代号网络图与双代号网络图有什么区别

在建筑行业经常需要使用到各种各样的图纸，而且图纸的简易或者复杂，都能影响到建筑工程的进展快慢，于是就有人们提出了问题，这个问题就是单代号网络图与双代号网络图区别，人们又该怎么抉择呢?

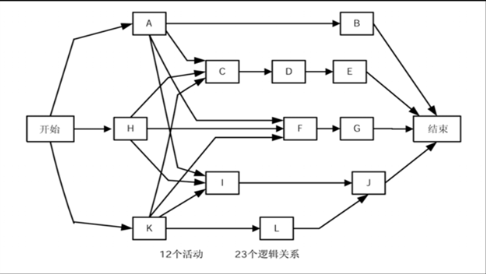

单代号网络图是由节点和箭线组成的，其箭线表示紧邻工作之间的逻辑关系，节点则表示工作。工作之间的逻辑关系包括工艺关系和组织关系，在单代号网络图中均表现为工作之间的先后顺序。单代号网络图绘图简便，逻辑关系明确，没有虚箭线，便于检查修改。特别是随着计算机在网络计划中的应用不断扩大，近年来国内外对单代号网络图逐渐重视起来。双代号网络图特点是：能够清楚地展现计划的时间进程。直接显示各项工作的开始与完成时间、工作的自由时差和关键线路。可以通过叠加确定各个时段的材料、机具、设备及人力等资源的需要。由于箭线的长度受到时间坐标的制约，故绘图比较麻烦。

单代号网络图与双代号网络图的作用是相同的，区别是单代号网络图绘图简单，双代号网络图绘图较复杂。
