满堂支撑架架体高度超过8米剪刀撑怎么设置

软件 2022-05-06

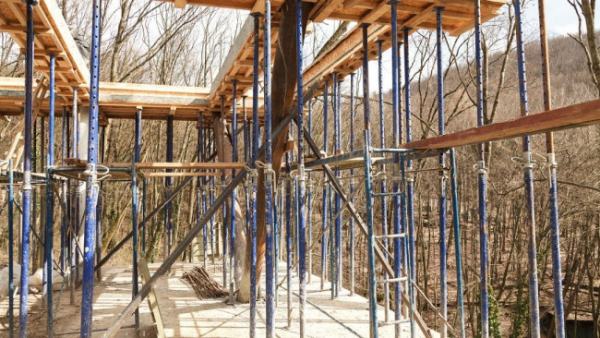

满堂式脚手架剪刀撑如何搭设

脚手架外立杆四周连续设置剪刀撑,内杆每隔两排立杆沿纵向设一道剪刀撑。

脚手架按步高1.5m,纵向、横向水平杆间距1m,纵向、横向立杆间距1m,顶部水平杆为双钢管。脚手架外立杆四周连续设置剪刀撑,内杆每隔两排立杆沿纵向设一道剪刀撑,剪刀撑水平宽度为四跨,垂直宽度为四步与水平夹角在45°—60°之间。

立杆下必须全设扫地杆,为双向每跨满设,扫地杆距地面高度≤300mm。搭设满堂式脚手架时,脚手架的场地必须夯实、平整,基础结构板面砼强度达到设计要求75%以上。施工荷载、多层板、方木、水平杆、丝杠、立杆、基础或结构板面。

扩展资料:

满堂式脚手架的相关内容:

1、应从第一步起,每隔一步或二步,满铺脚手板或脚手笆,脚手板沿长向铺设,接头应重叠搁置在小横杆上,严禁出现空头板。并在里立杆与墙面之间每隔四步铺设统长安全底笆。

2、从第二步至第五步,每步均需在外排立杆里侧设置1.00m高的防护样栏杆和挡脚板或设立网,防护杆(网)与立杆扣牢;第五步以上除设防护拦杆外,应全部设安全笆或安全立网。

参考资料来源:百度百科-满堂式脚手架

满堂脚手架剪刀撑搭设规范是什么?

为保证脚手架整体结构不变形,高度在24米以下的单双排脚手架,均必须在外侧立面的两端设置一道剪刀撑,并应由底至顶连续设置,中间各道剪刀撑之间的净距不应大于15米。24米以上的双排脚手架应在外侧立面整个长度和高度上设置剪刀撑。

纵向必须设置剪刀撑,十字盖宽度不得超过7根立杆,与水平夹角应为45°~60°。剪刀撑的里侧一根与交叉处立杆用转扣胀牢,外侧一根与小横杆伸出部分胀牢。剪刀撑斜杆的接长应采用搭接或对接,当采用搭接时,搭接长度不应小于1米,并应采用不少于2个旋转扣件固定。



搭设要求及注意事项

1、室内满堂脚手架搭设应严格按施工组织设计要求搭设。搭设前应严格进行钢管的筛选,凡有锈蚀、薄壁、弯曲裂变的杆件不得采用。严重锈蚀、变形、裂缝,螺栓螺纹已损坏的扣件不准采用。 

2、满堂脚手架的纵、横距不应大于1.0m步距应控制在1.8m内。 

3、满堂脚手架应设登高设施,保证操作人员上下安全。 

4、满堂脚手架必须按规范要求设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不超过200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。底座应设置垫块保护。 

5、同一立面的小横杆,应对等交错设置,同时立杆上下对直。 

6、满堂脚手架的稳固,应采用斜杆(剪刀撑)保护。 

7、满堂脚手架不得采用钢、竹混设。 

8、脚手架的基础除按规定设置外,必须做好排水处理。 

9、不宜采用承插式钢管做底步立杆交错之用。

10、所有扣件紧固力矩,应达到45~55N·m。 

11、斜杆接长,不宜采用对接扣件。应采用叠交方式,二只回转扣件接长的二只扣件间隔不少于0.4m。

以上内容参考:百度百科-剪刀撑百度百科-满堂式脚手架

满堂脚手架剪刀撑搭设规范要求,比如需要多高的层高要求,宽度要求

首先要看你的搭设高度 8米与8米以下是有很大区别的 一般高度来说满堂脚手架剪刀撑的搭设原则是四周应该连续布置竖向剪刀撑,其余位置是每距8-10设置纵横向的竖向剪刀撑 如果达到一定高度的话还要设置水平的剪刀撑 8米以上专家论证

支撑脚手架规范中水平剪刀撑如何设置

作业脚手架:为建筑施工提供作业平台和安全防护的脚手架(可以理解为外脚手架) 支撑脚手架:可承受各种荷载,具有安全保护功能,为建筑施工提供支撑和作业平台的脚手架(可以理解为模板支撑架/满堂架) 作业脚手架 支撑脚手架 安全等级 安全等级 规范要求(作业脚手架) 每道宽度应为 4跨~ 6跨,且不应小于 6m ,也不应大于 9m ; 剪刀撑斜杆与水平面的倾角应在 45 º~60 º之间; 搭设高度在 24m 以下时,应在架体两端、转角及中间每隔 不超过 15 m各设置一道剪刀撑,并由底至顶连续设置;搭设高度 在24m 及以上时,应在全外侧立面由底至顶连续设置; 悬挑脚手架、附着式升降应在全外侧立面上

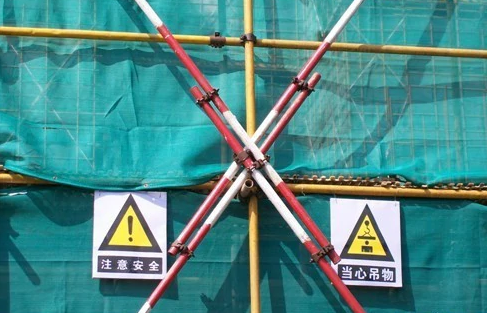

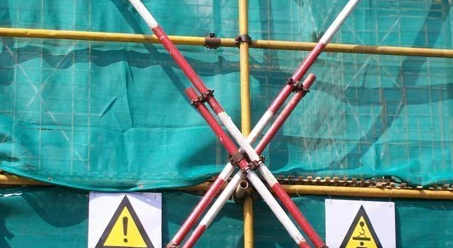

剪刀撑的搭设规范

剪刀撑是对脚手架起着纵向稳定,加强纵向刚性的重要杆件。为保证脚手架整体结构不变形,高度在24米以下的单双排脚手架,均必须在外侧立面的两端设置一道剪刀撑,并应由底至顶连续设置,中间各道剪刀撑之间的净距不应大于15米。24米以上的双排脚手架应在外侧立面整个长度和高度上设置剪刀撑。

纵向必须设置剪刀撑,十字盖宽度不得超过7根立杆,与水平夹角应为45°~60°。剪刀撑的里侧一根与交叉处立杆用转扣胀牢,外侧一根与小横杆伸出部分胀牢。剪刀撑斜杆的接长应采用搭接或对接,当采用搭接时,搭接长度不应小于1米,并应采用不少于2个旋转扣件固定。


高支撑架

将架设高度≥4m的梁板模板支架称为“高支撑架”,这是一类多次发生惨重事故、因此在设计计算中应加强安全保证的支架。

考虑到《建筑施工扣件式钢管脚手架安全技术规定》前述的存在问题,从以下两个方面加以适当的调整,以确保其工作安全:

1、按两类构架结构支架分别给出的计算式。

2、增加搭设高度调整系数

以上内容参考:百度百科-剪刀撑
