为什么我从CAD里复制过来,标注就变成这样了?在哪里可以调回去?

软件 2023-02-03

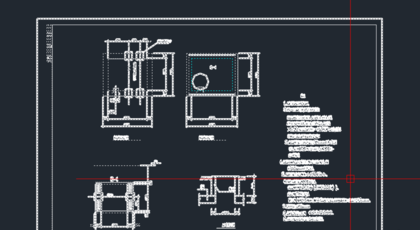

为什么在CAD里面将一个图复制粘贴到另外一个图里面尺寸标注就乱了,变成这样了,怎么解决?

具体操作步骤如下:

1、首先,选中需要进行复制的图,如下图所示,然后进入下一步。

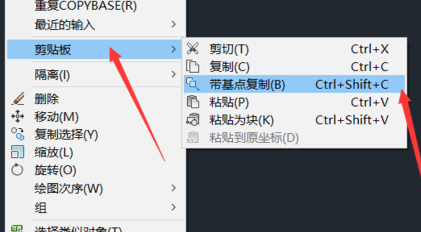

2、其次,点击剪贴板-带基点复制,如下图所示,然后进入下一步。

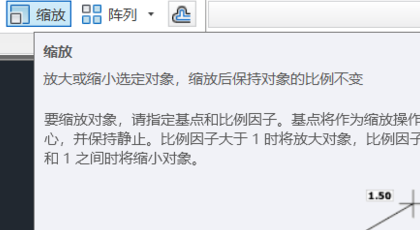

3、接着,需要使用命令SC来调整复制的图形的大小,如下图所示,然后进入下一步。

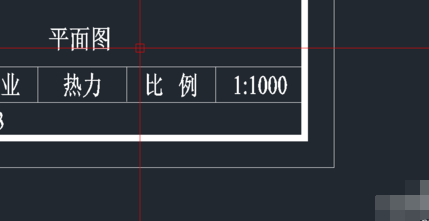

4、然后,缩放比例可以通过两个图中的比例来确定,也可以直接测量两个图中的常用尺寸并随时进行调整。如下图所示,然后进入下一步。

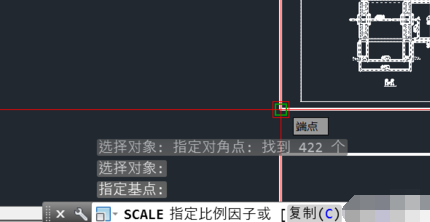

5、随后,缩放时,需要首先选择图形,然后选择缩放的基点,最后输入缩放比例或选择参考。操作方法可以查看下面的任务提示栏,如下图所示,然后进入下一步。

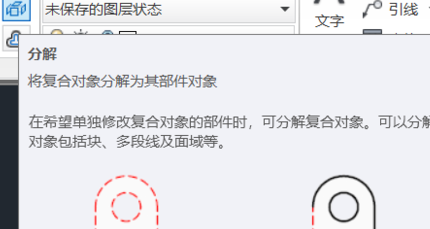

6、最后,如果在图形缩放过程中图形标注的大小过大或过小,可以在缩放前,使用命令explode,将图形全部分解,如下图所示。这样,问题就解决了。



cad里面复制粘贴过去标注没有了怎么解决

出现此问题的原因:两个CAD文件标注的文字使用的格式不一样。

解决的方法和操作步骤如下:

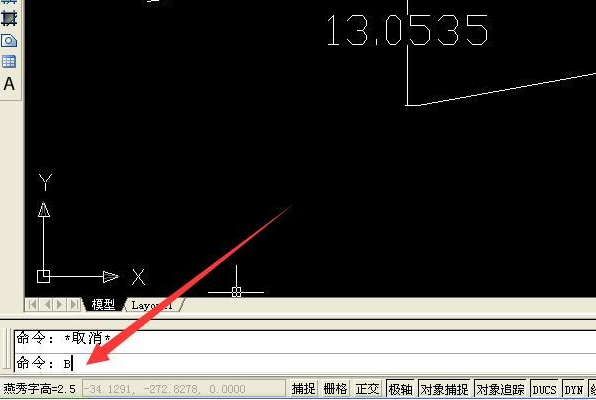

1、首先,在计算机中打开一个CAD文件,然后在下面的命令栏中输入“ B”,按键盘上的Enter键,如下图所示。

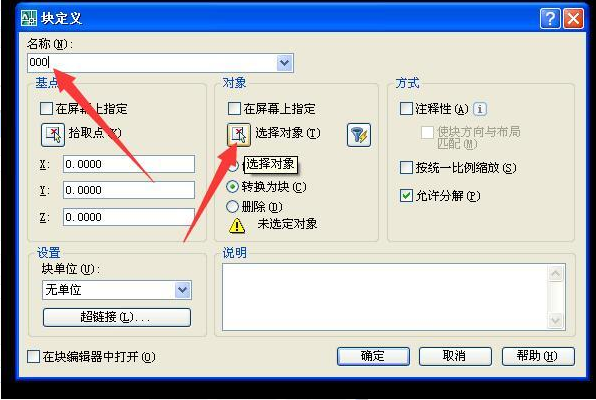

2、其次,完成上述步骤后,将弹出一个块编辑器,输入块的名称,然后单击“选择对象”选项,如下图所示。

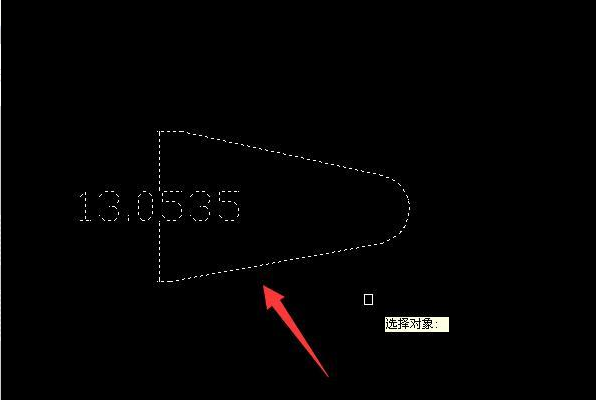

3、接着,完成上述步骤后,使用鼠标选择要复制的图形,然后按Enter键,如下图所示。

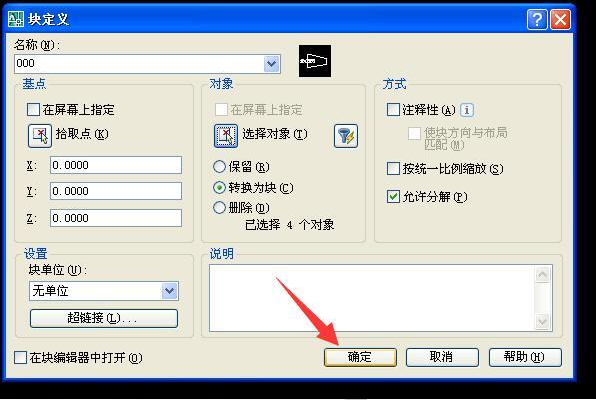

4、然后,完成上述步骤后,在块定义页面上单击“确定”按钮,如下图所示。

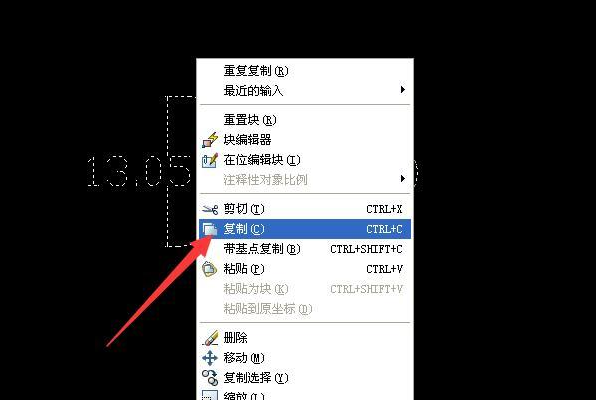

5、随后,完成上述步骤后,使用鼠标选择刚刚定义的块,右键单击并选择“复制”选项,如下图所示。

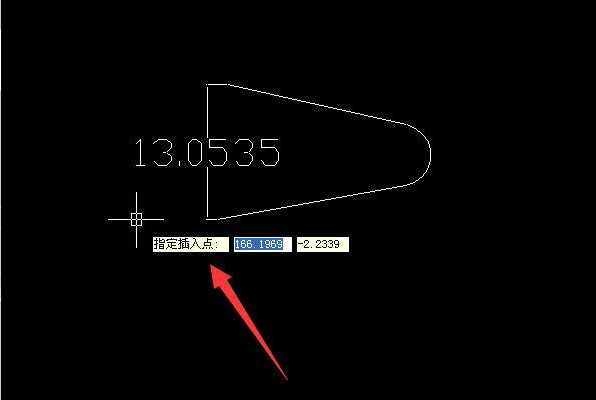

6、接着,完成上述步骤后,打开另一个CAD文件,按键盘上的“Ctrl + V”进行粘贴,用鼠标单击任意位置,如下图所示。

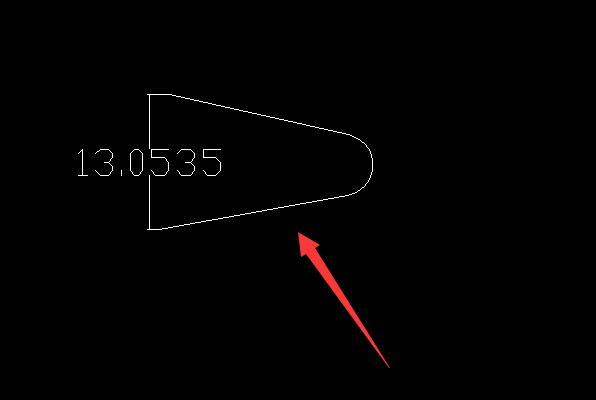

7、最后,完成上述步骤后,通过这种方式,一个CAD文件中的图形可以完全复制到另一个CAD文件中,包括标注,如下图所示。这样,问题就解决了。

CAD里面的图形从一个文件复制到另一个文件时,标注的文字不见了

这是因为两个CAD文件标注的文字使用的格式不一样,所以会出现复制后的图形标注的文字会消失。

可以通过将要复制粘贴的图形保存为块的方法解决该问题,方法如下:

1、打开电脑中的一个CAD文档,然后在下面的命令栏中输入“B”,然后按键盘上的回车键;

2、然后会弹出一个块编辑器,输入块的名称,然后再点击“选择对象”:

3、然后用鼠标选择需要复制的图形,再按回车键:

4、然后再点击块定义页面中的“确定”:

5、然后再用鼠标选中刚定义的块,右击选择“复制”:

6、然后打开另外一个CAD文档,按键盘上的Ctrl+V进行粘贴,鼠标点击任意位置:

7、这样就可以将其中一个CAD文档中的图形完整的复制到另外一个CAD文档中了:

把CAD图复制到另一个CAD图中,标注为什么会变了

你最好截一张图上来看看。一般不会出现这种情况下,复制,粘贴的东西怎么可能会不一样。 哎,这个标注样式不同,两个图纸,当前的标注样式里面的精度不同,你设置好一样了,就行了。 标注样式——修改——主单位——精度,调整小数点后的位数,就ok了。完了,你再标注一下看看

CAD中我把一个图复制到另一个图中时 标注变得特小 怎么调回去啊?

你想恢复到原状态,一个办法是输入U,就恢复了你刚才的操作。另一个办法是关掉CAD,点不保存就可以了。再则是框选整个图形,再下拉标注列表,点击你所需的标样式就行了
