急!!!倾囊求做“数字电子技术课程设计,交通信号灯控制器!

用数字电路制作很麻烦,用单片机作就很简单了。

求:数字电子技术课程设计,要比较简单的。

比如八路抢答器就很简单,如下:(图片可以到我空间看,这里插入不了那么多张)

一、电路结构图:

图一

以下图二、图三为图一的放大图:

图二

图三

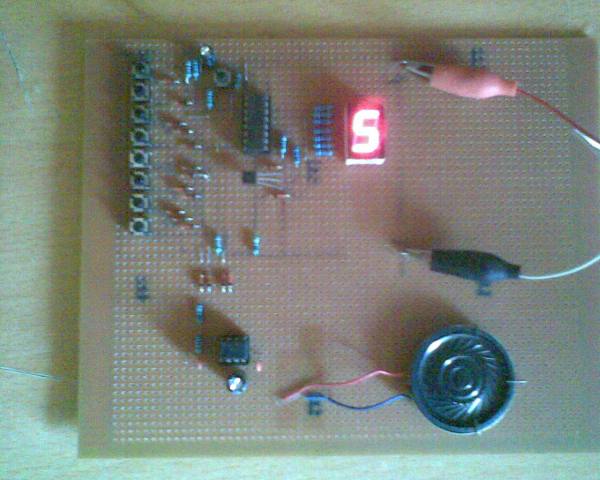

本制作是一个简易实用的8路数字显示抢答器,图一为该抢答器的核心部分,包括抢答、编码、优先、锁存、数显及复位等电路。所用的原件除集成电路CD4511,还有14只IN4148二极管,一只9014(NPN)三极管;15只电阻,9只按键开关,SB1~SB8为抢答键,SB9为复位键,LED数码管为0.5英寸的共阴极数码管。

其中7只470欧姆的电阻为限流电阻;

CD4511是一块含BCD——七段锁存/译码/驱动电路于一体的集成电路;CD4511的1、2、6、7脚为BCD码输入端,第9~15脚为显示输出端。第3脚为测试端(LT),当LT为“0”时,输出全为"1"。第4脚为消隐端(BI),当BI为“0”时,输出全为“0”,显然此时还有可清除锁存器内的数值。第5脚为锁存允许端(LE),当LE由“0”变到“1”时,abcdefg七个输出端保持在LE为“0”时所加BCD码对应的数码显示状态。第8脚接地,第16脚接电。

图四:CD4511

图五:数码管的引脚图

图六:9014的引脚图

图七:二极管IN4148的管脚

二:抢答器的讯响电路:

图八:抢答器的讯响电路

图九:555的管脚图

其中R1=R2=10K,扬声器通过100uf的电容器接在555的3脚与地之间,4只二极管分别接CD4511的1267引脚。任何抢答按键按下,讯响电路都能振荡发出讯响声。只要整个电路元件良好,装备无误,本制作一般不必调试,当电路通电,按下任何一抢答按键不动,听到扬声器发出讯响声,把电源电压稍作调整(8v左右),使声音悦耳、音量适当即可。
