Rhino曲面上的投影线如何能随着曲面的变动而变动

软件 2023-04-06

请问用Rhino通过控制点编辑画在曲面上的曲线的时候,怎样防止曲线脱离曲面,就是不管怎么调整曲线都

1、可以尝试关闭或打开投影按钮。 2、调整完,投影至曲面。 3、将曲面备份一份后转换为MESH物体,调整控制点就捕捉到MESH的端点就行了。

犀牛中画的曲线为什么不能投影到曲面上?

原因:操作步骤错误导致。解决方法:按照正确步骤投影。

如下参考:

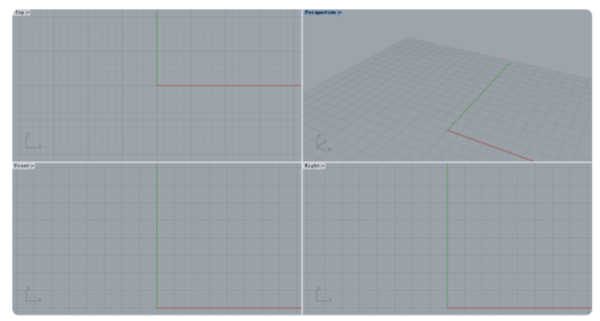

1.打开犀牛软件,如下图所示。

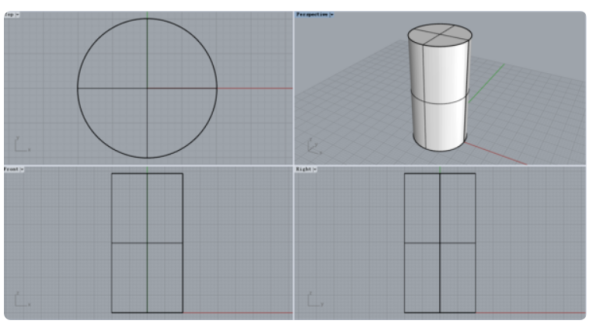

2.在中心创建一个几何实体,如下图。

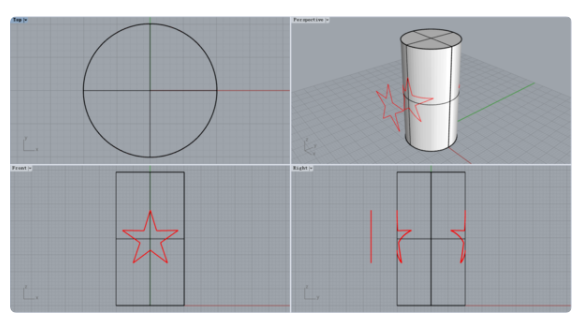

3.绘制要投射到几何对象前面的曲线。使用五角星来代替,如下图。

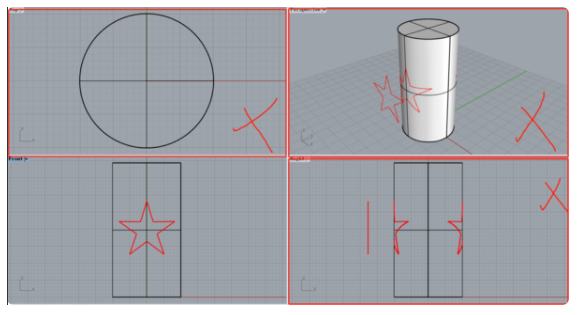

4.在这里要注意,选择正确的视图,在这里要选择顶视图和角度透视图,正确的视图,都无法投影。

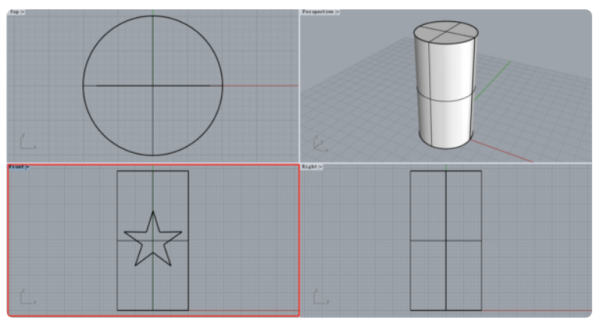

5.接下来,选择下面的前视图进行投影。这是正确的投影视图,如下图。

扩展资料:

为了提高作图速度,用户最好遵循如下的作图原则:

1、绘图步骤:设置地图→设置单元和精度→建立几个图层→设置图像的答案→开始绘图。

2、绘制时始终采用1:1的比例,为了改变绘制的大小,可在绘制空间中设置打印时不同版本的打印比例。

3.对小区域内的图权情况进行处理,可以降低模式的比例因子值;相反,当处理较大的模式填充区域时,模式的比例因子值可以增加。

4.针对不同类型的像素对象设置不同的层、颜色和线宽,像素对象的颜色、直线和线宽由BYLAYER控制。

5.当需要精确绘图时,可以使用栅格捕获函数,并且可以将栅格捕获间距设置为适当的值。

6.不要将图框和图形绘在同一幅图中,应在布局(LAYOUT)中将图框按块插入,然后打印出图。

犀牛软件沿着曲面流动方向怎么变成竖着的

犀牛软件沿着曲面流动方向变成竖着的方法:
1、首先,打开犀牛软件,在软件中输入指令“Torus”,创建一个圆环。
2、运用阵列功能“Array”,把圆环变为多个。
3、使用创建实体球体功能“Sphere”,绘制一个球体。然后再在圆环下面绘制一个平面。
4、选中所有的圆环,并把所有圆环组合成群组。
5、输入沿着曲面流动“FlowAlongSrf”,首先选中成为群组的圆环,回车即可。

rhino沿曲面流动

在犀牛的帮助》联机帮助中有所有命令的 说明和操作小视频,默认是英文,但可以下到那个中文汉化的 chs扩展名的帮助文件,替换就变中文。 即使是英文,也有小视频能看懂。 英文界面中的Help》command Help 希望能解决您的问题。

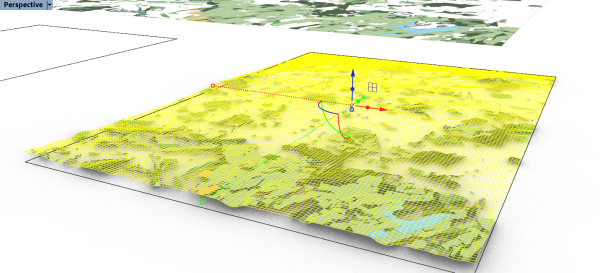

RHINO如何将上方的地图投影到下方地形曲面上

把下面的地形赋予上面的材质,之后调整贴图轴,投影方式选最近点。可以了
