现在的主流8位单片机有哪些?51系列的,和avr系列的都有哪些?我大四做毕业设计用哪个型号的8位单8位单片机stc最新的STC15系列,AVR的可以ATmega16,ST的STM8S也挺好的,毕业设计还是使
51单片机定时器最大定时时间计算
51单片机 的 最大定时时间 怎么求?

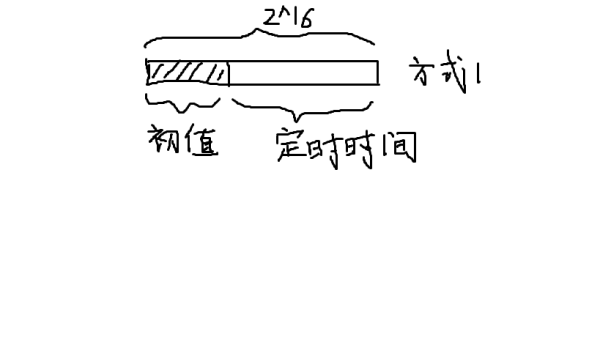

M为定时器初始值,即首先加入一部分值进去,再开始计数,溢出后重新赋初值
工作方式1,即X为16
机器周期=12*1/时钟周期=12*1/12=1us
题目要求最大定时时间,则赋初值为M=0,即不赋初值进定时器,定时器也就为原来那么大的容量2^16us
则最大定时时间为T=2^16us
51单片机T0定时器4种方式的定时时长分别是多少
这个取决于系统时钟和定时器位数。 例如传统89c51单片机(在不考虑新型单片机有分频设置的情况下),12MHz系统时钟,采用8位定时器,最大定时时间为256us;如果采用16位定时器,最大定时时间为65536us。单片机定时器定时的时间怎么算?
单片机的定时时间的计算公式=计数值(定时值)* 机器周期= 计数值(定时值)* 12 / 晶振频率。
上面的两个等号是等价的,因为,单片机的机器周期=12秒/晶振频率,因此两个公式通用。
完成一个基本操作所需要的时间称为机器周期。一般,一个机器周期由 若干个S周期(状态周期)组成。80C51系列单片机一个机器周期由6个S周期组成。一个S周期(状态周期),由2个时钟周期组成。
若干个机器周期,组成了指令周期。根据指令不同,所需的机器周期数也不同。
扩展资料
几种典型指令;
1、单字节周期指令(比如 INC A)
2、双字节单周期指令(比如 ADD A,#data)
3、单字节双周期指令 (比如 INC DPTR)
4、单字节双周期指令 (比如MOVX A @DPTR)
参考资料来源:《单片机初级教程 单片机基础》 张迎新 杜小平 等编著 北京航空航天大学出版社
第三章 单片机的结构及原理 3.5 CPU时序及时钟电路
参考资料来源:百度百科--机器周期
51单片机的定时器的时间怎么算??
51单片机1个机器周期=12个时钟周期,频率为12MHZ,则一个机器周期为1US,具体到定时器程序就是,假如你想定1MS,那么单片机每次加一个一,就要过1US,那么1MS就要加1000次,所以用65535-1000=64535;再把64535换成16进制为FC17,把FC付给TH0,17给TLO,即可定时1MS,因为65535他就溢出进入中断。51单片机用定时器计时应该如何计算?求大神支招
这个其实很简单的,你只需要知道一个条件即可:晶振频率。 因为51单片机的机器周期计算公式是12/晶振频率MHz,若晶振为12MHz,则机器周期就是12/(12×10^6)=1us,也就是说计数器没1us计数一次。 那么有了这个条件就好办多了,一般来说,12MHz晶振下,16位定时器满计数是65536次,每次1us,最大就能计时65.536ms,则65536减去多少就是定时多少,如(65536-X)/256,就是定时X微秒。 那么如果晶振不是12MHz,就要把上述的X乘以12/晶振,得到的值就是定时时长。原理相同。 有不懂的地方随时回复我。 希望我的回答能帮助到你。相关文章
