SW怎样保存实体在内部移动到外部?

软件 2023-05-13

sw2020怎么将部分三维物体移动到指定位置

sw2020将部分三维物体移动到指定位置是solidworks2020软件移动装配体部件时,点击打开SolidWorks2020,点击“浮动选型”,点击移动后,点击确定移动即可。
1、用solidworks打开一个模型。
2、点击左上角菜单中的移动/复制实体。
3、点击要移动/复制的实体。
4、在模型中选中要移动的实体。
5、用鼠标拖动即可进行移动。
6、也可以手动输入数据进行移动。
7、输入完成后,点击上方对号即可进行移动,此方式不会保留原有实体,会将实体直接移动位置。
8、要在保留原有实体的情况下进行移动,需要勾选复制。
9、进行移动时会保留原有的实体。

solidworks实体如何移动?

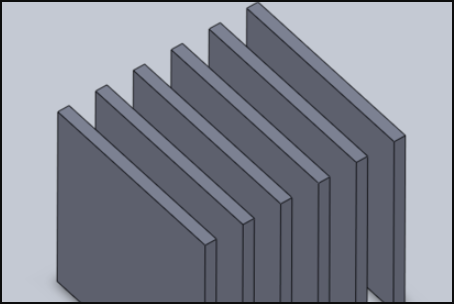

1、打开一个建好的模型,现在对板进行复制。选择直接编辑--移动/复制实体,点击确定。

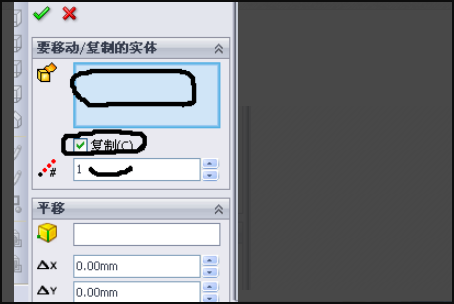

2、弹出复制实体对话框,点击模型一下,复制选项打勾,复制数量填5,平移方向,这里选Z轴,距离填100mm。

3、点击确定,勾选项点击一下,完成模型复制。

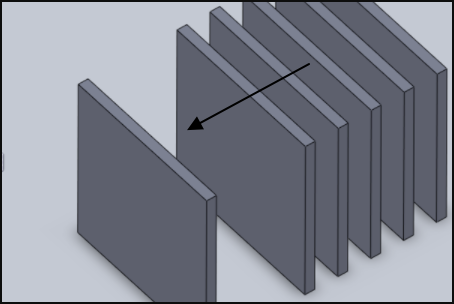

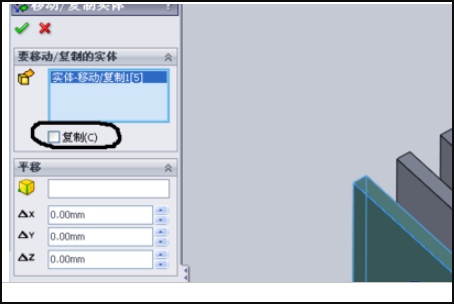

4、移动模型,还是选择 直接编辑--移动/复制实体,点击激活该功能,将复制前面方框里的勾去掉,就是移动功能了。

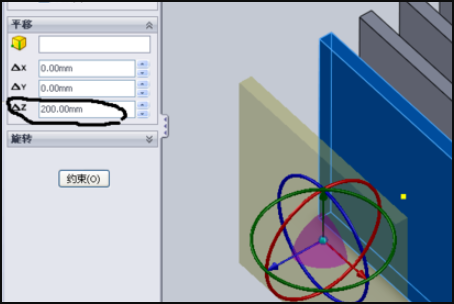

5、选择要移动的实体,点击一下实体,然后填入移动方向的距离,

6、最后点对号确定,就可以完成模型的移动了。

solidworks实体移动孔怎么移

1、首先打开SolidWorks软件,在模型界面中绘制一个需要移动的实体模型。
2、其次在菜单栏选择“插入”,点击“特征”,在特征选项中选择“移动/复制”。
3、最后在左侧的属性设置窗口中,选择需要移动的实体,在平移距离参数中输入移动距离,这里向Z轴移动50毫米。

solidworks如何保存实体

当分割好实体后,在设计树中的上面,靠近材料编辑的地方会有三个实体,实体A,实体B,实体C,分别选择,如选择实体后,不要B和C,按delete或右键删除,保留A后,右键选择另存为即可保存为新的零件,其他类似。 SolidWorks为达索系统(Dassault Systemes S.A)下的子公司,专门负责研发与销售机械设计软件的视窗产品。达索公司是负责系统性的软件供应,并为制造厂商提供具有Internet整合能力的支援服务。该集团提供涵盖整个产品生命周期的系统,包括设计、工程、制造和产品数据管理等各个领域中的最佳软件系统,著名的CATIAV5就出自该公司之手,目前达索的CAD产品市场占有率居世界

solidworks怎么移动复制实体

在绘制solidworks草图的时候,如何有相同的结构,亲完全可以通过复制来节省时间,也可按比例缩放,在autocad中实现的功能,在SW草图中也可以。下面的solidworks教程主要就介绍一下草图中的这几个工具的使用。 移动和复制操作不生成几何关系。若想生成几何关系,您必须添加几何关系。 移动草图绘制实体 move_sketch_entities.gif 复制草图绘制实体 copy_sketch_entities.gif 旋转草图绘制实体 rotate_sketch_01.gif rotate_sketch_02.gif 按比例缩放的草图绘制实体 复制 已清除: scale_entitie
